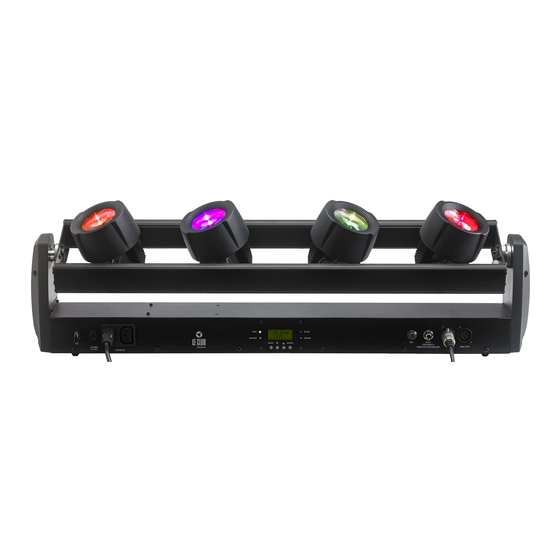

- Page 1 B A R R E À 4 P R O J E C T E U R S À L E D 1 0 W R G B W A V E C M O U V E M E N T S PA N E T T I LT GUIDE DE L’UTILISATEUR 10292 - Version 1 Janvier 2015...
-
Page 2: Instructions De Sécurité
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Seuls les services techniques compétents et reconnus par CONTEST sont Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique habilités à réaliser la maintenance de cet appareil. Les gestes courants compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 2 - Caractéristiques Sources lumineuses Mouvements › 4 projecteurs à LEDs 10W RGBW - 50 000 heures (estimé) › Mouvement TILT de la barre › Ouverture de 7° (lentilles individuelles) ›... -
Page 4: Description Du Panneau Arrière
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 3 - Description du panneau arrière Entrée alimentation Entrée alimentation Afficheur Afficheur Permet de relier le projecteur au secteur. Permet de relier le projecteur au secteur. Cet afficheur permet de paramétrer le projecteur de manière Cet afficheur permet de paramétrer le projecteur de manière Veillez à... -
Page 5: Le Menu Interne
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 4 - Le menu interne A la mise sous tension, la barre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique . - Page 6 FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt MENU UP et DOWN Action ENTER Validation Permet de gérer la vitesse du dimmer. du choix Active ou désactive le rétro éclairage de l’afficheur. Appuyez sur ENTER et sélectionnez On ou Off avec UP et DOWN. Validation Sur Off l’afficheur s’éteint au bout de 30 secondes sans action sur les touches du du choix...
-
Page 7: Réglage Des Positions D'origine
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 4.2 - Réglage des positions d’origine Après avoir effectué sont initialisation la barre cale ses moteurs sur leurs positions initiales. Vous pouvez agir sur ces positions et les régler de sorte qu’elles correspondent mieux à vos attentes. Pour ce faire, lorsque que vous êtes sur le menu DMX Address, appuyez plus de 3 secondes sur la touche ENTER. -
Page 8: Mode 11 Canaux
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 5.2 - Mode 11 canaux Canaux Valeurs Action Mouvement PAN 1 000 - 255 Mouvement PAN projecteur 1 de -45° à 45° Mouvement PAN 2 000 - 255 Mouvement PAN projecteur 2 de -45°... -
Page 9: Mode 23 Canaux
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 5.3 - Mode 23 canaux Canaux Valeurs Action Mouvement PAN 1 000 - 255 Mouvement PAN projecteur 1 de -45° à 45° Mouvement PAN 2 000 - 255 Mouvement PAN projecteur 2 de -45°... -
Page 10: Mode 27 Canaux (Suite Et Fin)
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 5.4 - Mode 27 canaux (suite et fin) Macros de mouvements 000 - 007 Pas de fonction 008 - 034 Macro 1 : Show 1 sans lumière 035 - 061 Macro 2 : Show 2 sans lumière 062 - 088... -
Page 11: Câblage Et Adressage Dmx En Fonction De Chaque Mode
FIRESTORM-4x10QC - Barre à 4 projecteurs à LED 10W RGBW avec mouvements Pan et Tilt 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 1 Appareil 2 Appareil 3 Appareil 4 Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3 Adresse appareil 4 1 canal... - Page 12 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com ®...
