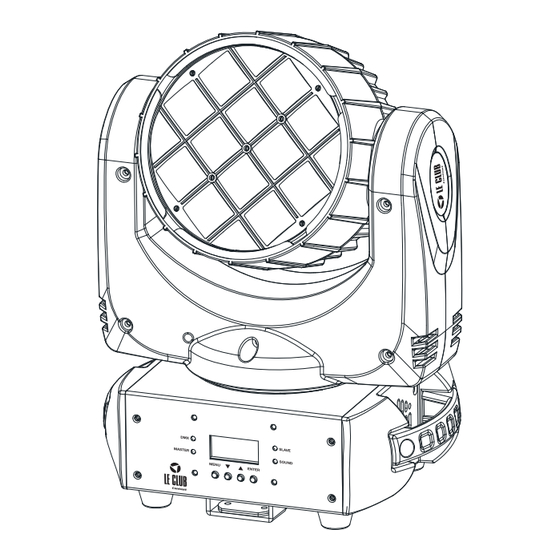

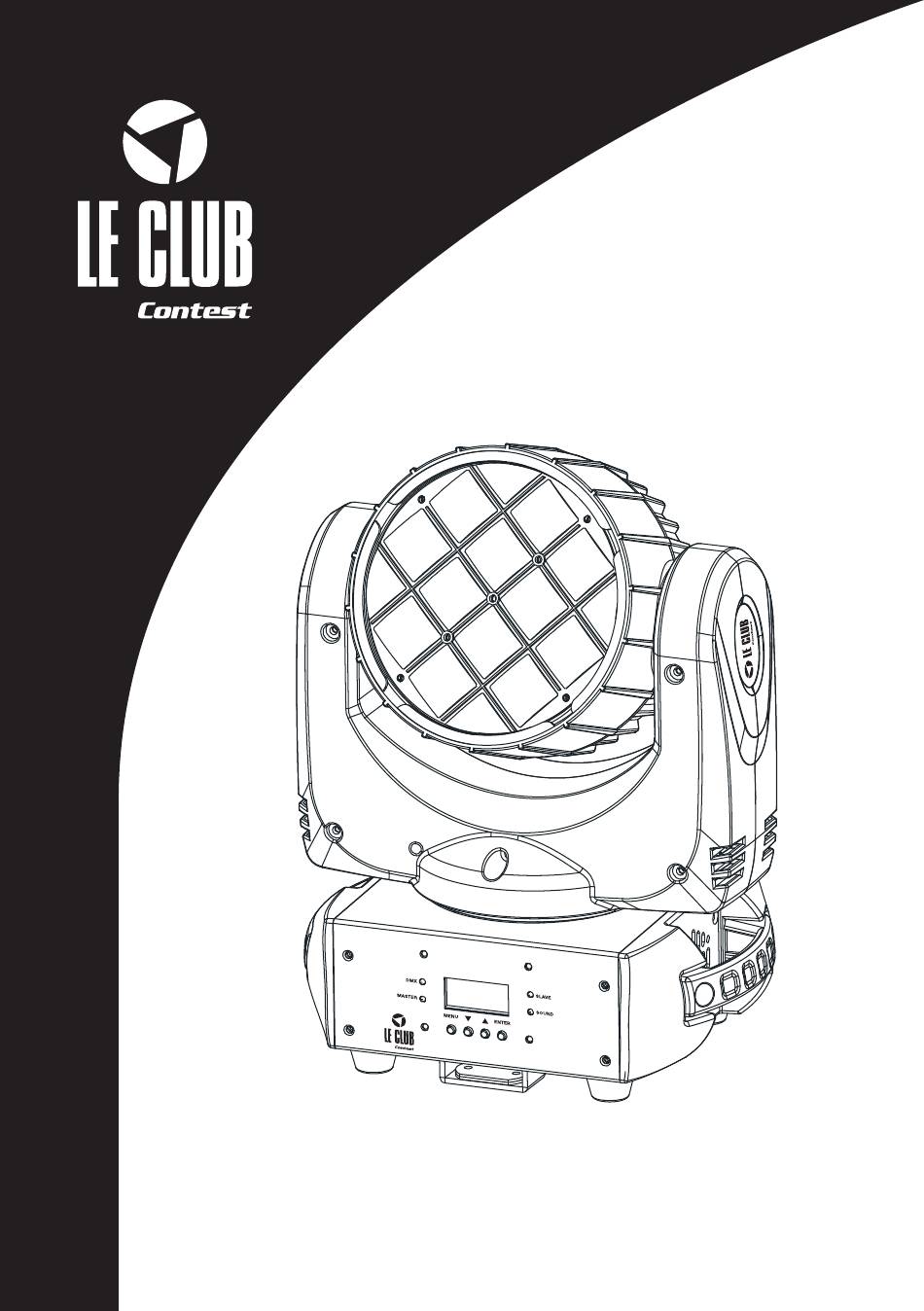

- Page 1 LY R E D ’ A N I M AT I O N M U LT I FA I S C E A U X TYPHOON-120 GUIDE DE L’UTILISATEUR 10177 - Version 1 Avril 2014...
-
Page 2: Instructions De Sécurité
Seuls les services techniques compétents et reconnus par jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. CONTEST sont habilités à réaliser la maintenance de cet appareil. Contactez un service technique compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques
Typhoon-120 - Lyre multi faisceaux d’animation Français 2 - Caractéristiques Sources lumineuses Mouvements › 12 LEDs 10W Quadrichromiques – 50 000 heures (estimé) › Mouvement Pan et Tilt de l’ensemble et rotation de la lentille › Lentille d’effet rotative en façade d’effet indépendante ›... -
Page 4: Description Des Panneaux
Typhoon-120 - Lyre multi faisceaux d’animation Français 3 - Description des panneaux LEDs indicatrices Sortie alimentation Ces 4 LEDs indiquent les différents modes de fonctionnement Permet de relier le projecteur à un autre projecteur avec un de l’appareil. cordon IEC mâle/femelle. Vous pouvez relier jusqu’à... -
Page 5: Le Menu Interne
Typhoon-120 - Lyre multi faisceaux d’animation Français 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique . - Page 6 Typhoon-120 - Lyre multi faisceaux d’animation Français Permet de régler le sensibilité du micro pour le mode sonore. Validation du Sur la valeur 000, le micro est désactivé. choix Active l’inversion du mouvement PAN lorsque les modes esclave et show sont actifs ou en Validation du mode DMX choix...
-
Page 7: Réglage Des Positions D'origine
Typhoon-120 - Lyre multi faisceaux d’animation Français Channel Mode : 10 Slave Mode : Slave 1 Black-out : No Permet de réinitialiser les paramètres pour Sound State : Yes Validation du passer en mode professionnel. Sound Sense : 90 choix Pan Inverse : No Tilt Inverse... -
Page 8: Les Différents Modes Dmx
Typhoon-120 - Lyre multi faisceaux d’animation Français 5 - Les différents modes DMX Dès qu’un signal DMX est présent sur l’entrée DMX IN, la lyre passe automatiquement en mode DMX. 5.1 - Mode 1 canal Canal Valeurs Action 000 - 007 Black-out 008 - 069 Show 1... -
Page 9: Mode 15 Canaux
Typhoon-120 - Lyre multi faisceaux d’animation Français 5.3 - Mode 15 canaux Canal Valeurs Action 000 - 255 Mouvement PAN 000 - 255 Mouvement PAN fin 000 - 255 Mouvement TILT 000 - 255 Mouvement TILT fin 000 - 255 Vitesse des mouvements PAN et TILT 000 - 255 Dimmer Général... -
Page 10: Mode 15 Canaux (Suite Et Fin)
Typhoon-120 - Lyre multi faisceaux d’animation Français 5.3 - Mode 15 canaux (suite et fin) Macros PAN et Tilt 000 - 007 Pas de fonction 008 - 015 Macro 1 016 - 023 Macro 2 024 - 031 Macro 3 032 - 039 Macro 4 040 - 047... -
Page 11: Mode 17 Canaux
Typhoon-120 - Lyre multi faisceaux d’animation Français 5.4 - Mode 17 canaux Canal Valeurs Action 000 - 255 Mouvement PAN 000 - 255 Mouvement PAN fin 000 - 255 Mouvement TILT 000 - 255 Mouvement TILT fin 000 - 255 Vitesse des mouvements PAN et TILT 000 - 255 Dimmer Général... -
Page 12: Mode 17 Canaux (Suite Et Fin)
Typhoon-120 - Lyre multi faisceaux d’animation Français 5.4 - Mode 17 canaux (suite et fin) Canal Valeurs Action Macros PAN et Tilt 000 - 007 Pas de fonction 008 - 015 Macro 1 016 - 023 Macro 2 024 - 031 Macro 3 032 - 039 Macro 4... -
Page 13: Mode 29 Canaux
Typhoon-120 - Lyre multi faisceaux d’animation Français 5.5 - Mode 29 canaux Canal Valeurs Action 000 - 255 Mouvement PAN 000 - 255 Mouvement PAN fin 000 - 255 Mouvement TILT 000 - 255 Mouvement TILT fin 000 - 255 Vitesse des mouvements PAN et TILT 000 - 255 Dimmer Général... -
Page 14: Mode 29 Canaux (Suite Et Fin)
Typhoon-120 - Lyre multi faisceaux d’animation Français 5.5 - Mode 29 canaux (suite et fin) Canal Valeurs Action Macros de couleurs (suite) 140 - 149 Macro de couleurs 13 150 - 159 Macro de couleurs 14 160 - 169 Macro de couleurs 15 170 - 179 Macro de couleurs 16 180 - 189... -
Page 15: Câblage Et Adressage Dmx En Fonction De Chaque Mode
Typhoon-120 - Lyre multi faisceaux d’animation Français 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 1 Appareil 2 Appareil 3 Appareil 4 Console DMX Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3 Adresse appareil 4 1 canal 10 canaux 15 canaux... - Page 16 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
