Contest TAPEDRIVER-12 Manuel D'emploi

TAPEDRIVER-12
12CH DMX512 CV Decoder
TAPEDRIVER-12

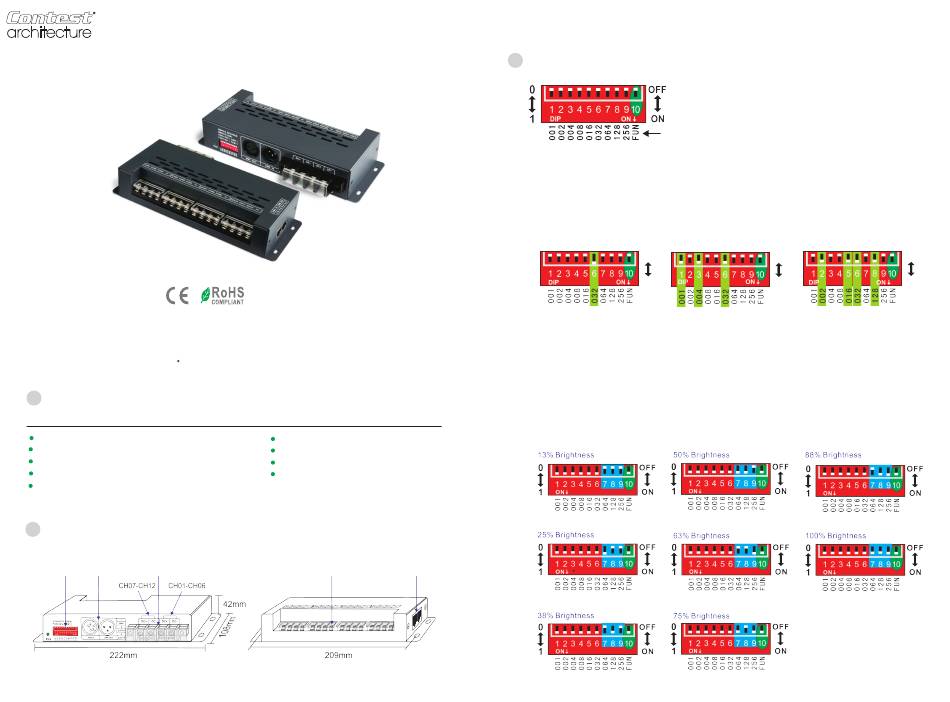

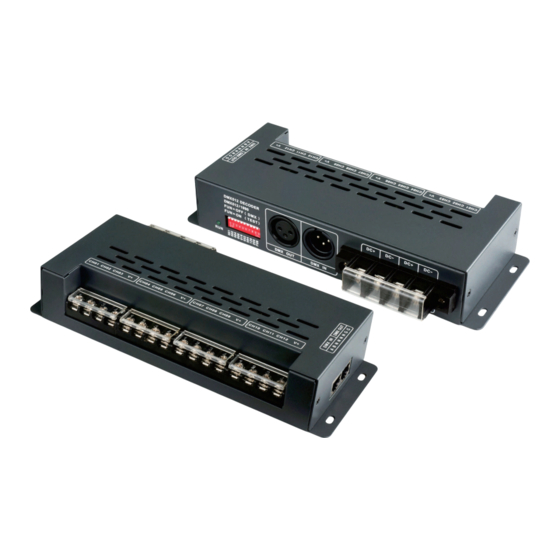

Le TAPEDRIVER-12 convertit un signal DMX512 standard en signal PWM pour alimenter les rubans à
LEDs. Il fonctionne avec une console DMX512, 256 niveaux par canal, gradateur 0-100% avec divers
effets. Equipé de ports DMX XLR-3 standards, contrôle de rubans une seule couleur, deux couleurs, et
RVB.
1.
Caractéristiques techniques :
TAPEDRIVER-12
Signal d'entrée :
DMX512
Tension d'entrée :
5-24V DC
Charge maximale :
5Ax12 Ch MAX 60A
Puissance maximale :
300W/720W/1440(5V/12V/24V)
Fiches DMX :
XLR-3 et RJ45
2. Schéma de présentation :
DIP
In/Out DMX Entrée alimentation
switch
XLR-3 5-24V DC
(Côté A)
TAPEDRIVER-12 Manuel d'emploi
Dimmer :
0-100%
Température min/max :
-30°C à 55°C
Dimensions :
L222×W108×H42(mm)
Poids brut :
715g
Sortie PWM
In/Out DMX
pour ruban à LEDs RJ45
(Côté B)
1
3. Utilisation des dip switches :
FUN= OFF
FUN= ON
Valeurs
3.1 Comment configurer une adresse DMX via dip switches :
FUN= OFF
(Le 10ième switch = OFF)
Valeur de l'adresse DMX = la valeur totale de (1-9) lorsque le mode DMX est activé,
sinon elle est de 0.
Ex.1: Configurer l'adresse 32. Ex.2: Configurer l'adresse 37.
OFF
ON
001+004+032=37
*
L'adresse DMX initiale par défaut est de 1 lorsque les dip switches 1 à 9 sont sur OFF.
3.2 Fonction test :
FUN= ON
(Le 10ième switch = ON)
Activez le 10ème dip switch pour accéder au mode test. Les dip switches numéros 1 à 6
contrôlent 12 canaux respectivement, un dip switch contrôlant 2 canaux continus.
Les numéros 7 à 9 configurent la luminosité sur 8 niveaux, s'appliquant à tous les canaux.
TAPEDRIVER-12 Manuel d'emploi
(Le 10ième switch = OFF) Mode DMX
Mode test
(Le 10ième switch = ON)
Mode DMX
Ex.3: Configurer l'adresse 178.
OFF
ON
002+016+032+128=178
Mode test
2
www.contest-lighting.com
