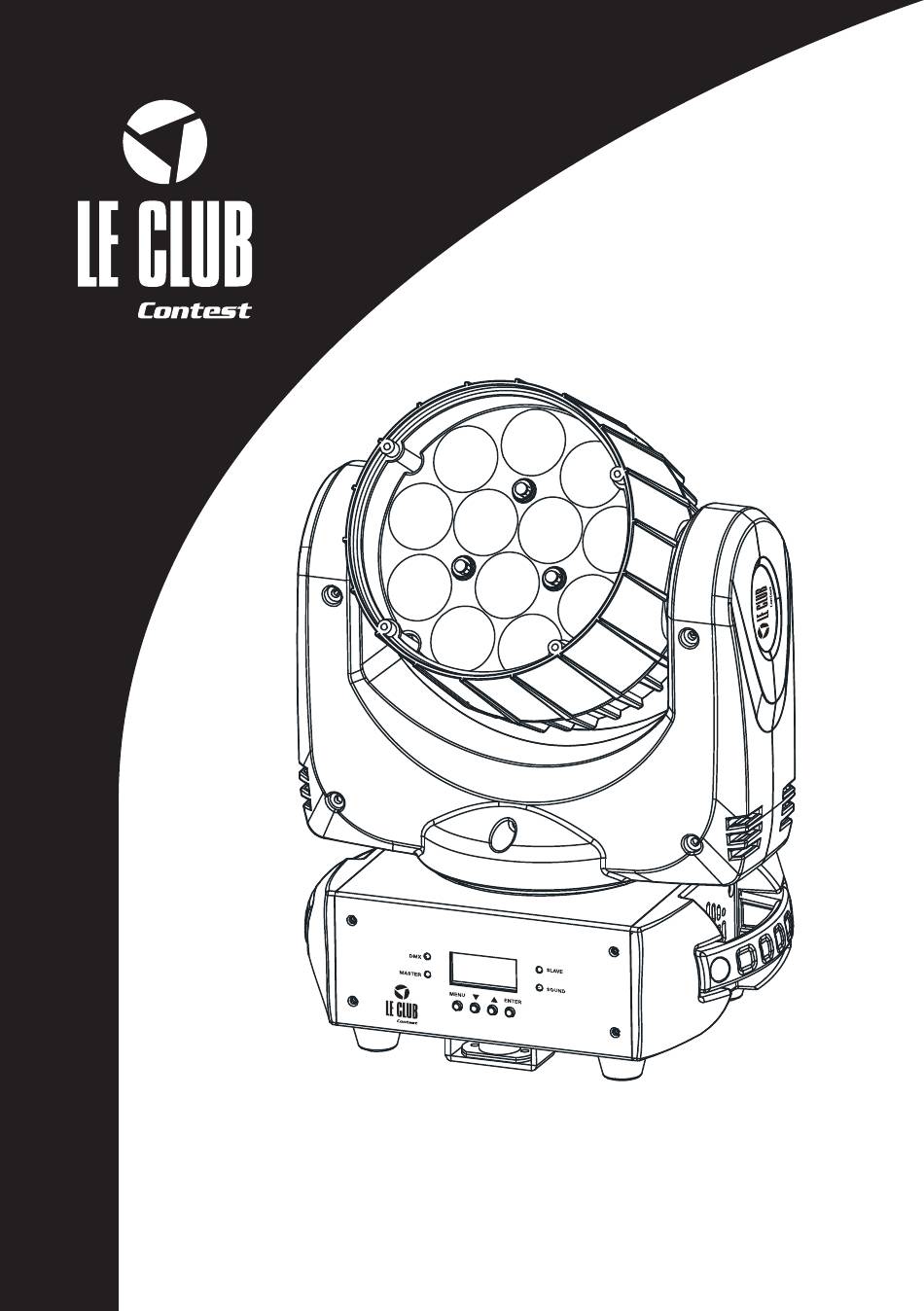

- Page 1 HEZO120Z GUIDE DE L’UTILISATEUR 10408 - Version 1 Octobre 2015...
-
Page 2: Instructions De Sécurité
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé Cet appareil contient à l’intérieur de son boîtier, des parties non de toute forme d'humidité... -
Page 3: Instructions Et Recommandations
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Il est conseillé de bien lire toutes les instructions d’utilisation Ce produit fonctionne seulement sur le voltage et de fonctionnement avant l’utilisation de l’appareil. -
Page 4: Caractéristiques
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 2 - Caractéristiques Sources lumineuses Mouvements › 12 LEDs 10W Quadrichromiques – 50 000 heures (estimé) › Mouvement Pan et Tilt de l’ensemble et rotation de la lentille ›... -
Page 5: Description Des Panneaux
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 3 - Description des panneaux AC250V/T6.3A Mains OUT Mains IN max 16A max 16A LEDs indicatrices Fusible Ces 4 LEDs indiquent les différents modes de fonctionnement Si vous êtes amené à remplacer ce fusible, veillez à ce que de l’appareil. -
Page 6: Le Menu Interne
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique . - Page 7 HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français MENU UP et DOWN Action ENTER Configure le comportement de la lyre en cas de coupure du signal DMX : • Blackout : La lyre passe en black out •...
-
Page 8: Réglage Des Positions D'origine
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 4.2 - Détail des 4 modes DIMMER CURVE Les modes DIMMER CURVE permettent de définir le comportement du dimmer. Ci-dessous 4 schémas vous montrent l’évolution du niveau de sortie en fonction du mode choisi et du niveau DMX du canal dimmer. % DMX % DMX % DMX... -
Page 9: Mode 1 Canal
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 5 - Les différents modes DMX Dès qu’un signal DMX est présent sur l’entrée DMX IN, la lyre passe automatiquement en mode DMX. 5.1 - Mode 1 canal Canaux Valeurs Action... - Page 10 HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 5.2 - Mode 12 canaux Roue de couleurs 000 - 013 Ouvert 014 - 025 Rouge 026 - 037 Orange 038 - 049 Cyan 050 - 061 Vert 062 - 073 Vert clair 074 - 085...
-
Page 11: Mode 17 Canaux
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 5.3 - Mode 17 canaux Canaux Valeurs Action Mouvement PAN 000 - 255 Réglage du mouvement PAN Mouvement PAN 16 bits 000 - 255 Réglage fin du mouvement PAN Mouvement TILT 000 - 255 Réglage du mouvement TILT... -
Page 12: Mode 17 Canaux (Suite)
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 5.3 - Mode 17 canaux (suite) 098 - 109 Jaune 110 - 121 Magenta 122 - 133 Bleu 134 - 145 Correcteur de température 1 146 - 157 Correcteur de température 1 158 - 169 Correcteur de température B... -
Page 13: Mode 17 Canaux (Suite Et Fin)
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 5.3 - Mode 17 canaux (suite et fin) Vitesse des macros de mouvements 000 - 245 Vitesse croissante 246 - 255 Mode audio Fonctions spéciales 000 - 079 Pas de fonction 080 - 087 Reset des mouvements PAN et TILT... -
Page 14: Dimensions
HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 7 - Dimensions Page 14... - Page 15 HEZO120Z - Lyre d’animation à 12 LEDs 10W RGBW avec zoom Français 8 - Notes Page 15...
- Page 16 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com ®...
