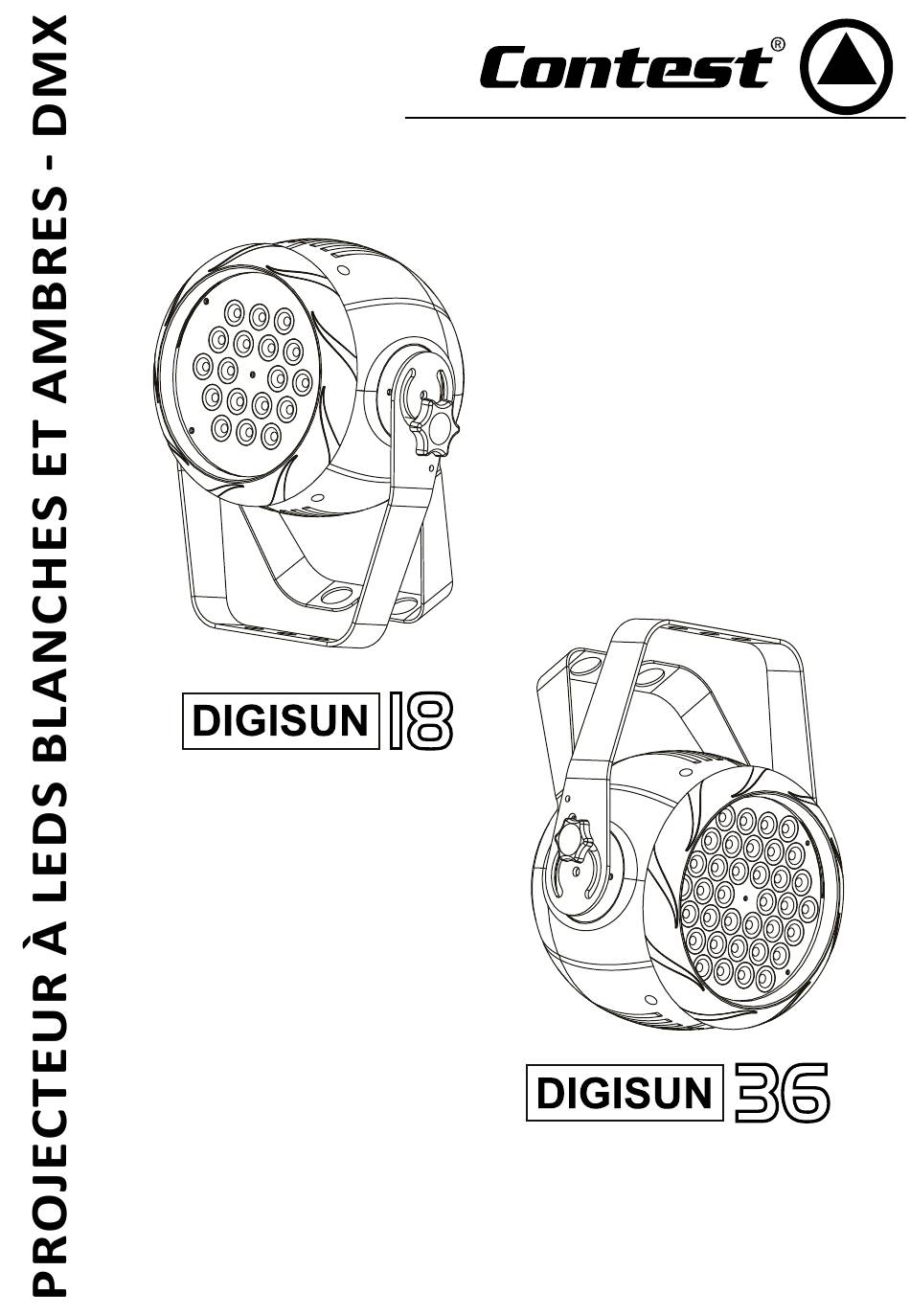

- Page 1 GUIDE DE L’UTILISATEUR 9261 / 9262 - Version 1.1 Juillet 2008...
- Page 2 DIGISUN-18 /DIGISUN-36 - Projecteur à LEDs blanches et ambres - DMX 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. • Cet appareil a quitté les ateliers de fabrication dans un état irréprochable. Pour le maintenir dans cet état et assurer son bon fonctionnement sans danger, l'utilisateur doit suivre les instructions de sécurité et les mises en garde contenues dans ce manuel. • Tout dommage occasionné par la non-observation de ce mode d'emploi annule la garantie. • Tout dommage résultant d'une modification sur l'appareil n'est pas couvert par la garantie. • Ne laissez pas les câbles d'alimentation en contact avec d'autres câbles. Soyez prudent, lorsque vous manipulez les câbles et les connexions, vous êtes soumis à des risques d'électrocution ! Ne manipulez jamais les parties sous tension avec les mains mouillées ! • Assurez vous que la tension électrique ne soit pas supérieure à celle indiquée sur la plaque signalétique de l'appareil. Mettez le câble d'alimentation seulement dans des prises adaptées. • La fiche secteur doit toujours être branchée en dernier lieu. La fiche secteur doit être accessible après l'installation de l'appareil. • Prenez garde de ne pas coincer ou abîmer le câble d'alimentation. Contrôlez l'appareil et les câbles d'alimentation régulièrement.

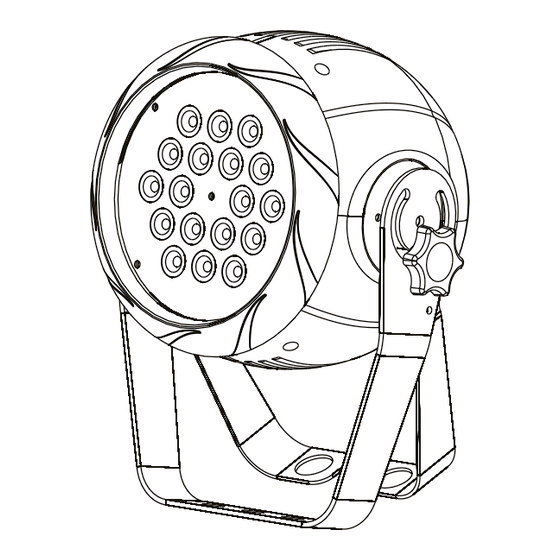

- Page 3 DIGISUN-18 /DIGISUN-36 - Projecteur à LEDs blanches et ambres - DMX 3 - caractéristiques générales Projecteur DMX à LED blanches et ambres. 18 ou 36 LED Luxeon 1W by Lumiled USA. • 18 ou 36 LED Luxeon 1W by Lumiled USA. • 15 ou 30 LED blanche et 3 ou 6 LED ambre pour ajuster la température de couleur de 3200 à 5000°K • Optiques haut de gamme et filtre de diffusion pour une projection lumineuse et uniforme. • Technologie LED avancée ( 100 000 heures de durée de vie) • Basse température, faible consommation, peut fonctionner plusieurs heures sans interruption • Ouverture du faisceau : 39° (kits 44° et 56° en option) • Modes opératoires : - DMX - Master/Slave - Automatique - Manuel et Musical • 8 Programmes internes accessible depuis le DMX. • Effet Pulse, strobe et Dimmer • De 2 à 5 canaux DMX (Blanc / Ambre / programmes / Strobe / Dimmer ) • Alimentation : AC 100-240V / 50-60Hz • Consommation : 50W (DIGISUN-18) ou 80W (DIGISUN-36) • Double lyre d’accroche pour position au sol • Anneau de double accroche de sécurité • Dimensions : (L x l x H) : 225 x 160 x 190 mm • Poids : 4.5 Kg 4 - Description 1 - Grille de ventilation. 2 - tête du projecteur.
- Page 4 DIGISUN-18 /DIGISUN-36 - Projecteur à LEDs blanches et ambres - DMX 5 - Installation Avant de fixer votre appareil assurez vous que l’installation puisse supporter une charge minimum de 10 fois le poids de votre appareil. Branchez la prise d’alimentation de votre projecteur. Le DIGISUN peut être installé directement sur le sol, ou accroché dans n’importe quelle position sur une poutre. Branchement DMX : Utilisez des câbles XLR 3PIN pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à l’entrée DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de votre premier projecteur un câble XLR que vous reliez à l’entrée DMX de votre second appareil. Reliez toujours la sortie du premier appareil à l’entrée de l’appareil suivant, jusqu’à ce que tous les appareils soient reliés les uns aux autres. NB : Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d’utiliser un terminal DMX qui est tout simplement une fiche XLR munie d’une résistance de 120 Ohm soudée entre les bornes 2 et 3. Branchez cette fiche à la sortie DMX du dernier appareil de la chaîne. 6 - adressage Adressage des appareils : Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l’appareil répondra au signal qui lui est adressé. L’adresse est le numéro du canal sur lequel l’appareil reçoit l’information envoyé...
- Page 5 DIGISUN-18 /DIGISUN-36 - Projecteur à LEDs blanches et ambres - DMX 7 - Valeurs et modes DmX mode 5 canaux Le projecteur fonctionne avec 5 canaux et vous permet de faire appel aux programmes internes via la console DMX. Ce mode est actif quand le dipswitch # 12 est sur OFF. mode 2 canaux Le projecteur fonctionne avec 2 canaux DMX, vous ne pilotez que les 2 canaux de contrôle des LEDs blanches et des LEDs ambres. Ce mode est actif quand le dipswitch # 12 est sur ON. Canal 3 : Programmes internes Canal 4 : Strobe Page 5...
- Page 6 DIGISUN-18 /DIGISUN-36 - Projecteur à LEDs blanches et ambres - DMX 8 - contrôle par les dipswitches Quand aucune télécommande DMX n’est branchée, votre projecteur peut être contrôlé par les dipswitches. 1 - mode musical Autonome : le dipswitch #10 est sur ON et le dipswitch #11 est sur ON. 2 - mode maitre musical : Le dipswitch #10 est sur ON et le dipswitch #11 est sur ON. 3 - couleur fixe : Les LeDs blanches sont au maximum de leurs intensité, vous pouvez régler la luminosité...
- Page 7 DIGISUN-18 /DIGISUN-36 - Projecteur à LEDs blanches et ambres - DMX 9 - Lentille optionnelle La lentille du DIGISUN est amovible pour permettre son remplacement afin d’obtenir différents angles d’ouverture. Contactez votre revendeur pour plus de détails concernant les différents angles d’ouverture disponibles. Le schéma ci-dessous vous indique la marche à suivre pour retirer la lentille. Retirez la vis Retirez la vis Page 7...
- Page 8 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
