6.7 Courbes:
7 - Câblage
7.1 Câblage en monophasé

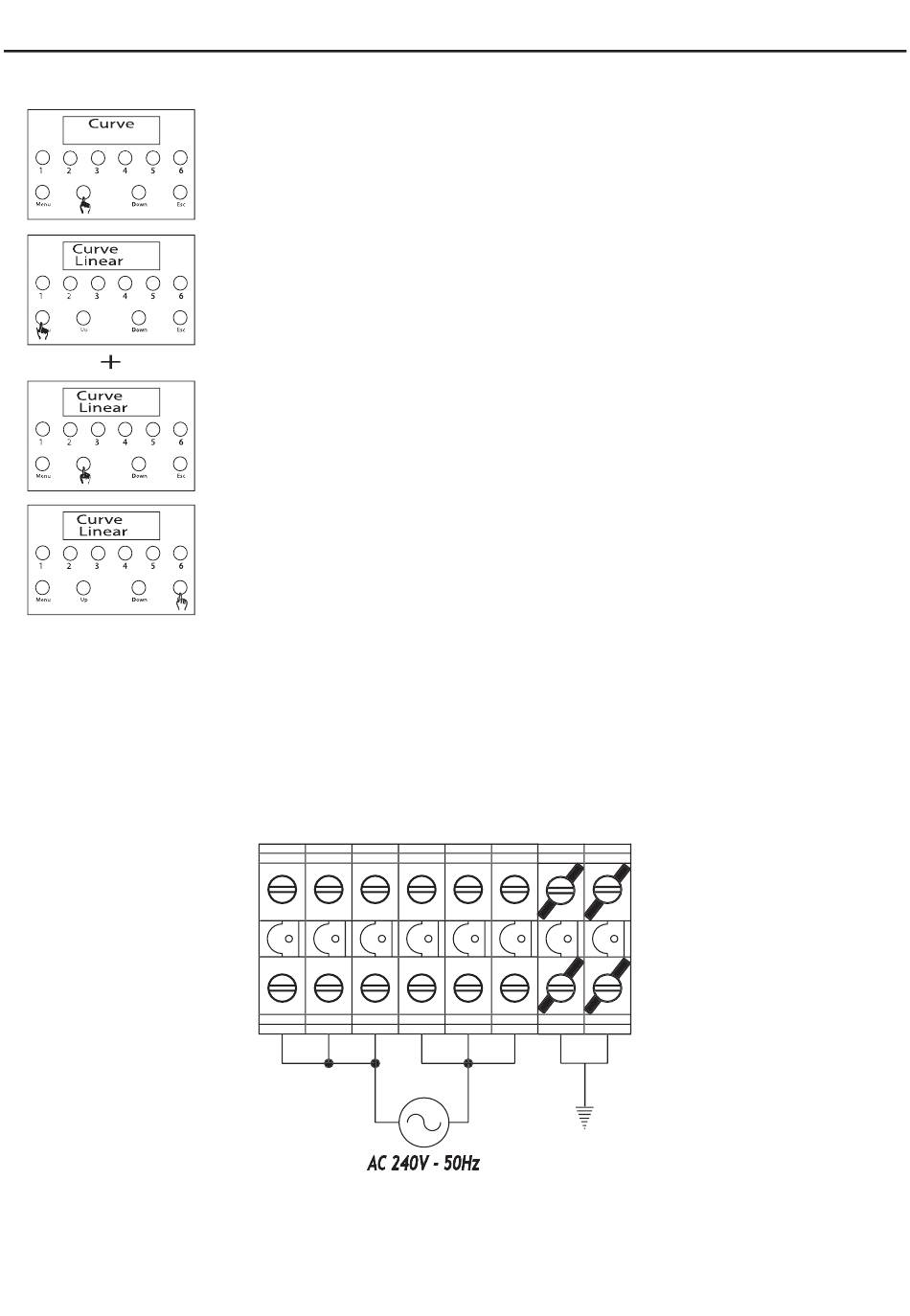

Comme vous le montre la fi gure ci-après, lorsque vous alimentez le DIM 620 en monophasé, vous devez ponter les trois
borniers d'alimentation et y connecter la phase. Par contre, il n'est pas nécessaire de ponter les borniers marqués N.
DIM 620 - Bloc de puissance DMX 512 - 6X2000W
1 - Utiliser les touches UP et DOWN pour atteindre le menu Curve.
2 - Appuyer sur la touche MENU pour accéder aux sous-menus et sélectionner avec les
touches UP et DOWN, une des options suivantes:
- [Linear] : La variation de niveau de chaque canal sera proportionnelle à la commande
envoyée au DIM 620.
- [Square] : La variation de niveau de chaque canal sera de la forme d'un signal carré
(montée rapide).
- [Switch] : Chaque canal se comporte comme un interrupteur.
3 - A l'aide des touches UP et DOWN, sélectionner une des options précédentes.
4 - Appuyer sur ESC pour sortir.
N
N
L
L
Page 6
