5 - Câblage, adressage et alimentation en chaîne

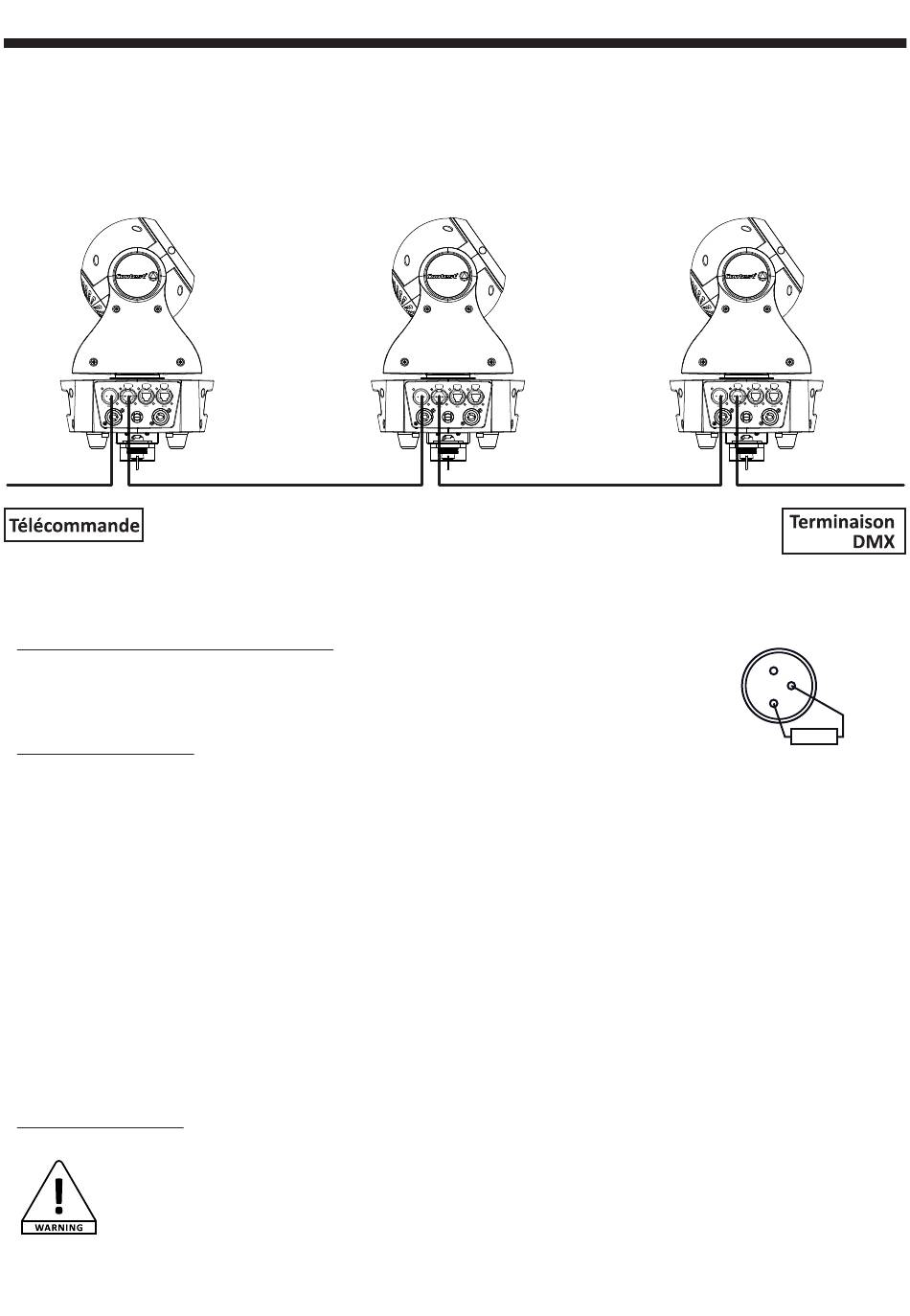

Branchement de la télécommande DMX :
Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l'entrée de la lyre. Reliez
vos lyres les unes aux autres via des câbles XLR.
Adresse 1
Branchement DMX avec un terminaison DMX :
Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé
d'utiliser un terminal DMX qui est tout simplement une prise XLR munie d'une résistance de 120 Ohms
soudée entre les bornes 2 et 3. Branchez cette fiche à la sortie DMX du dernier appareil de la chaîne.
Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil
répondra au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit
l'information envoyée par la télécommande DMX. Vous attribuez l'adresse DMX d'une lyre en programmant le numéro du canal sur
l'afficheur situé sur le socle de l'appareil.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même signal DMX
simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi chaque appareil répondra à son
signal DMX, ils seront donc indépendants.
Dans l'exemple illustré ci-dessus la DART90iZOOM fonctionne grâce à 13 canaux.
Pour adresser séparément chaque appareils vous devez sauter 13 canaux entre chaque adresse.
L'adresse du premier appareil sera 1, celle du second appareil sera 14 (1+13), celle du troisième appareil sera 27 (13+14) et ainsi de
suite.
NB : Après l'avoir allumée, la DART90iZOOM détectera automatiquement le signal DMX, et l'afficheur indiquera « A.001» (son adresse
DMX). Si l'appareil ne reçoit pas de signal DMX, «A001» clignotera. Dans ce cas, vérifiez que votre câble est bien branché à l'entrée
DMX de votre lyre, que votre télécommande est bien allumée et que les câbles utilisés ne sont pas défectueux.
Alimentation en chaîne :
Le système d'entrée / sortie POWERCON
Attention, sous 220V vous ne devez pas dépasser 19 DART90iZOOM sur la même chaîne d'alimentation.
A partir de la 20
©
permet d'alimenter plusieurs DART90iZOOM les une à la suite des autres.
ème
lyre vous devez récupérer une nouvelle source d'alimentation.
