DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright

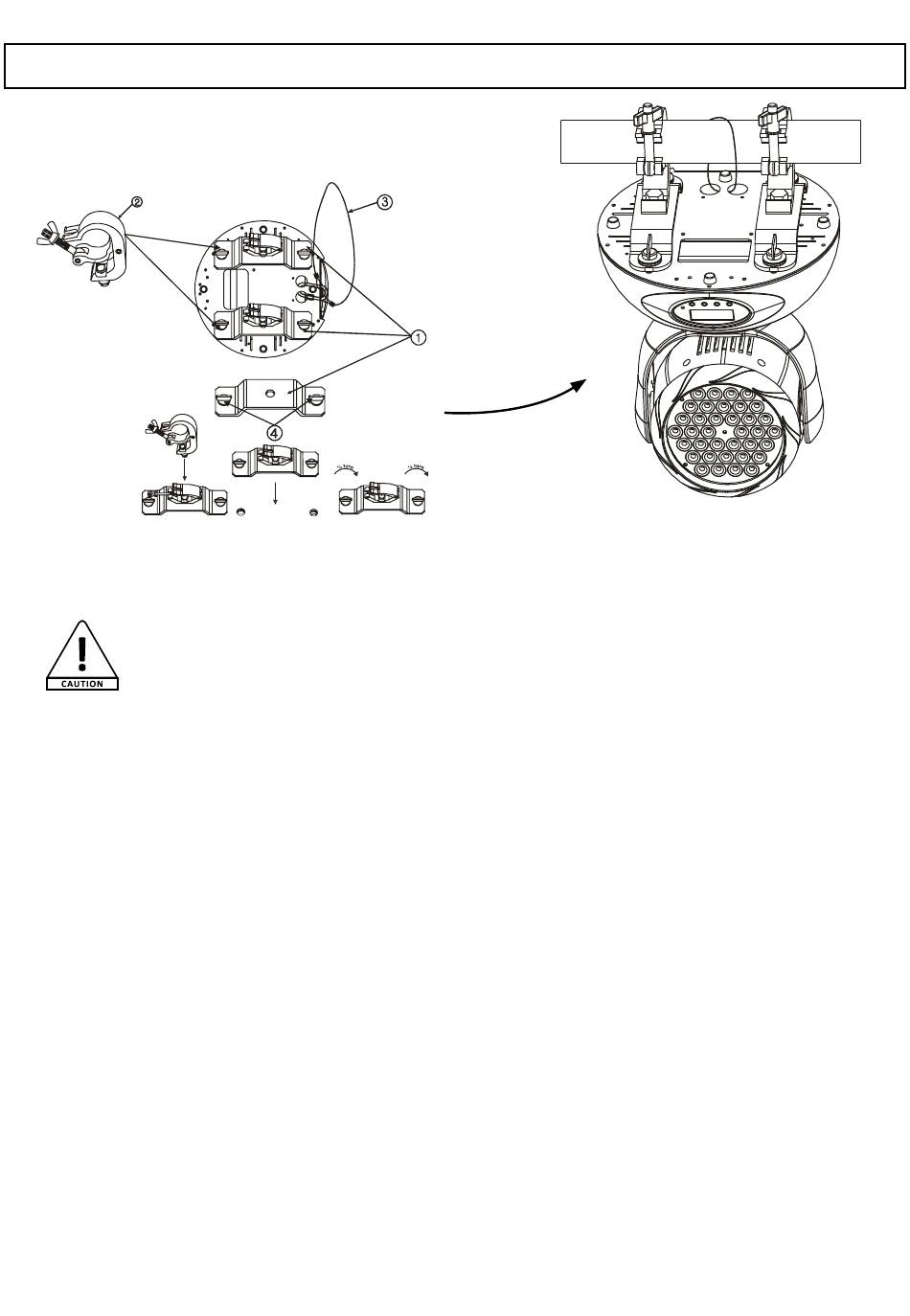

5 - Installation des systèmes Quick-Lock
1 : Support de crochet
2 : Crochet
3 : Elingue de sécurité
(Lors de l'installation dans un lieu public, la législation impose pour chaque appareil une double
accroche de sécurité. Ce système de sécurité doit supporter 10 fois le poids de l'appareil donc,
pour la EVO575 vous devez prévoir une élingue capable de supporter 350 Kg).
4 : Crochet Quart de tour (Quick-lock)
Le projecteur DIGIHEAD est fourni avec deux systèmes QuickLock qui vous garantissent des manipulations
rapides.
L'exemple ci-dessus vous montre le principe de montage d'une fixation Omega.
1 - Accrochez les fixations Omega ou un crochet sur les système QuickLock.
2 - Positionnez chaque ensemble Omega - QuickLock dans les perçages situés sous le DIGIHEAD 36.
3 - Tournez les deux papillons de chaque système QuickLock d'un quart de tour.
4 - Ajoutez une élingue de sécurité
Page 6
