6 - Câblage et adressage

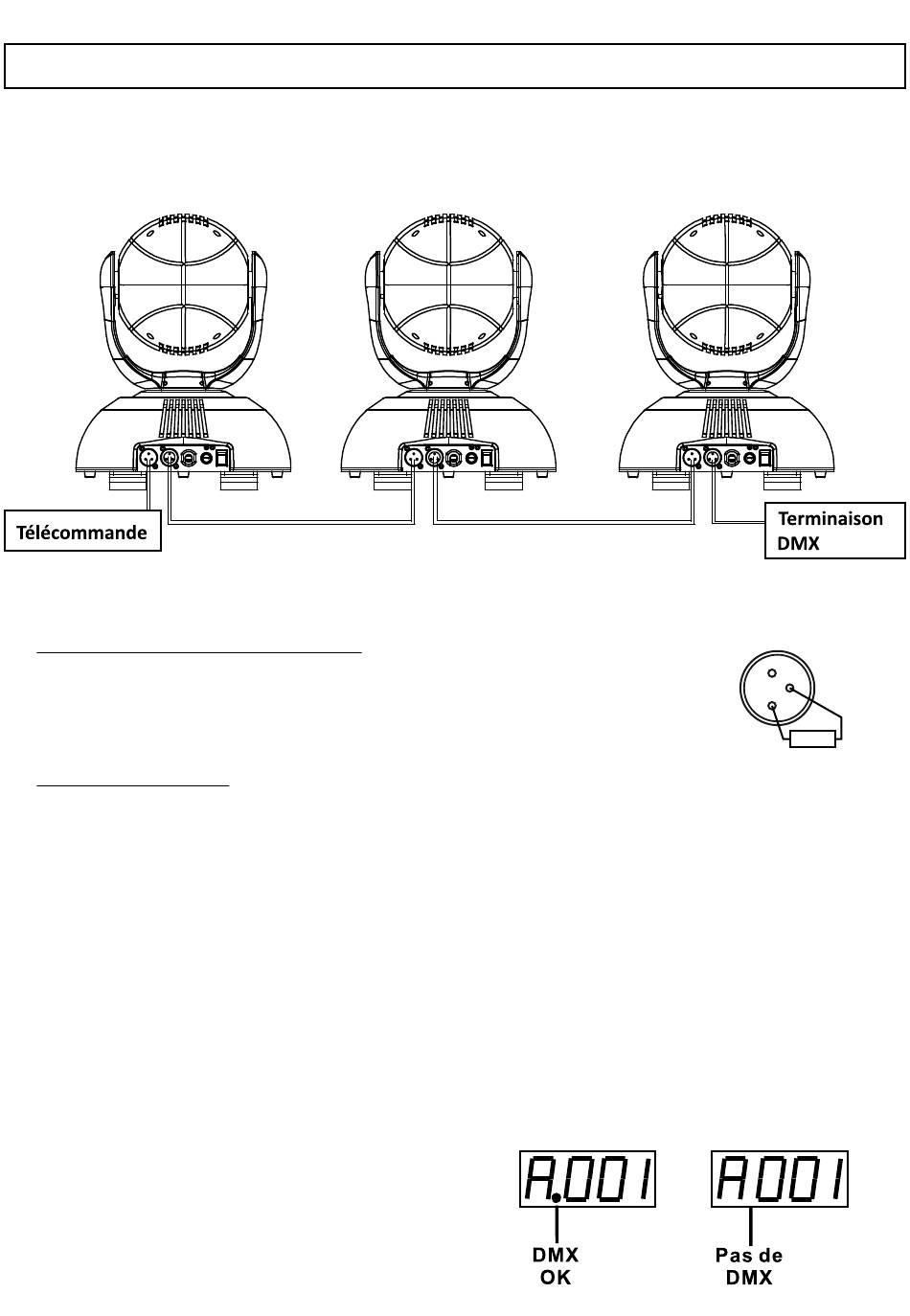

Branchement de la télécommande DMX :
Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à
l'entrée de la lyre. Reliez vos lyres les unes aux autres via des câbles XLR.
Adresse 1
Branchement DMX avec un terminal DMX :
Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il
est recommandé d'utiliser un terminal DMX qui est tout simplement une prise XLR munie
d'une résistance de 120 Ohm soudée entre les bornes 2 et 3. Branchez cette fiche à la
sortie DMX du dernier appareil de la chaîne.
Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX,
ainsi l'appareil répondra au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit
l'information envoyé par la télécommande DMX. Vous attribuez l'adresse DMX d'une lyre en programmant le
numéro du canal sur l'afficheur situé sur le socle de l'appareil.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même
signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi
chaque appareil répondra à son signal DMX, ils seront donc indépendants.
Le DIGIHEAD 36 fonctionne grâce à 12 canaux.
Pour adresser séparément chaque appareils vous devez sauter 12 canaux entre chaque adresse.
Voir exemple ci-contre.
NB : Après l'avoir allumé, la DIGIHEAD 36 détectera automatiquement le signal DMX, et l'afficheur indiquera
« A.001» (son adresse DMX). Si l'appareil ne reçoit pas de signal DMX, l'adresse DMX affichée clignotera. Dans
ce cas, vérifiez que votre câble est bien branché à l'entrée DMX de votre lyre, que votre télécommande est bien
allumée et que les câbles utilisés ne sont pas défectueux.
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright
Adresse 13
Adresse 25
1
3
2
R
120 Ω 1/4W
Page 7
