DIM-4x5 - Bloc 4 voies DMX compact 4x5A avec faders
C - Les potentiomètres (sliders)
Ces potentiomètres sont utilisés pour contrôler les différents canaux. Rappelez vous que ces potentiomètres sont
conformes à la norme HTP (priorité à la valeur la plus haute).
D - Contrôle Analogique

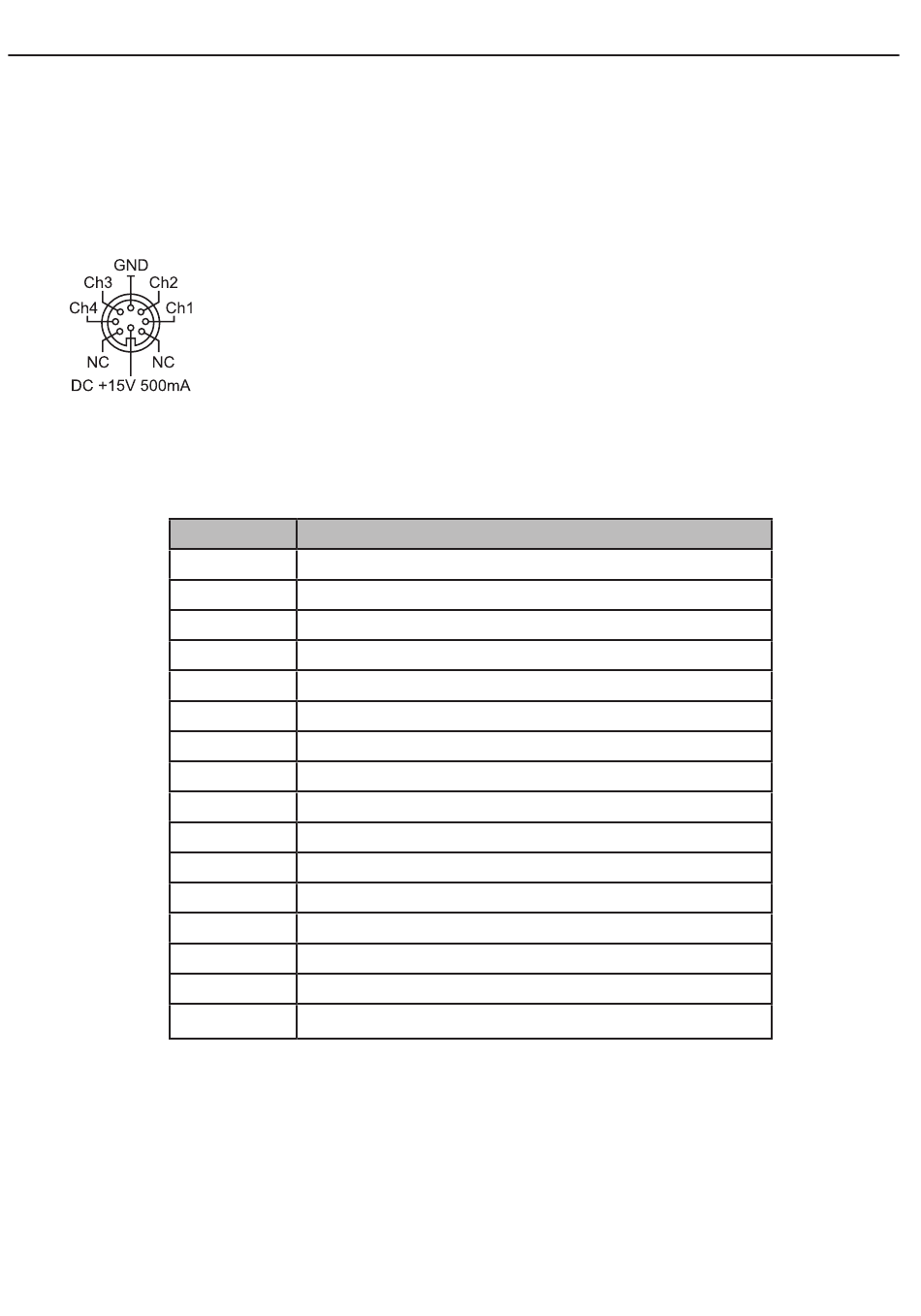

Le bloc DIM-4x5 est capable de recevoir un signal analogique 0-10V. Ci-dessous le brochage de la sortie 0-10V.
5 - AFFICHAGES
AFFICHAGE
NOR
d:000-d:100
F:000-F:100
SP:01-SP:99
P:01-P:16
E:00-E:25
A:001-A:512
1:000-1:100
2:000-2:100
3:000-3:100
4:000-4:100
Page 6
L-- Sorties des canaux 1, 2, 3 et 4
R-- Sorties inversées des canaux 4, 3, 2 et 1
Sortie dimmer 0-100%
CRO Pas de sortie dimmer
OUT Sortie DMX
IN Entrée DMX
Valeur du dimmer: 0-100%
Fade Time : 0-10 secondes
Vitesse : 01 est la vitesse la plus lente, 99 est la plus rapide
Programmes 1 à 16
Dimmer minimum préétabli à 0-25%
Adresse DMX 1-512
Potentiomètre pour le canal1
Potentiomètre pour le canal 2
Potentiomètre pour le canal 3
Potentiomètre pour le canal 4
EXPLICATION
