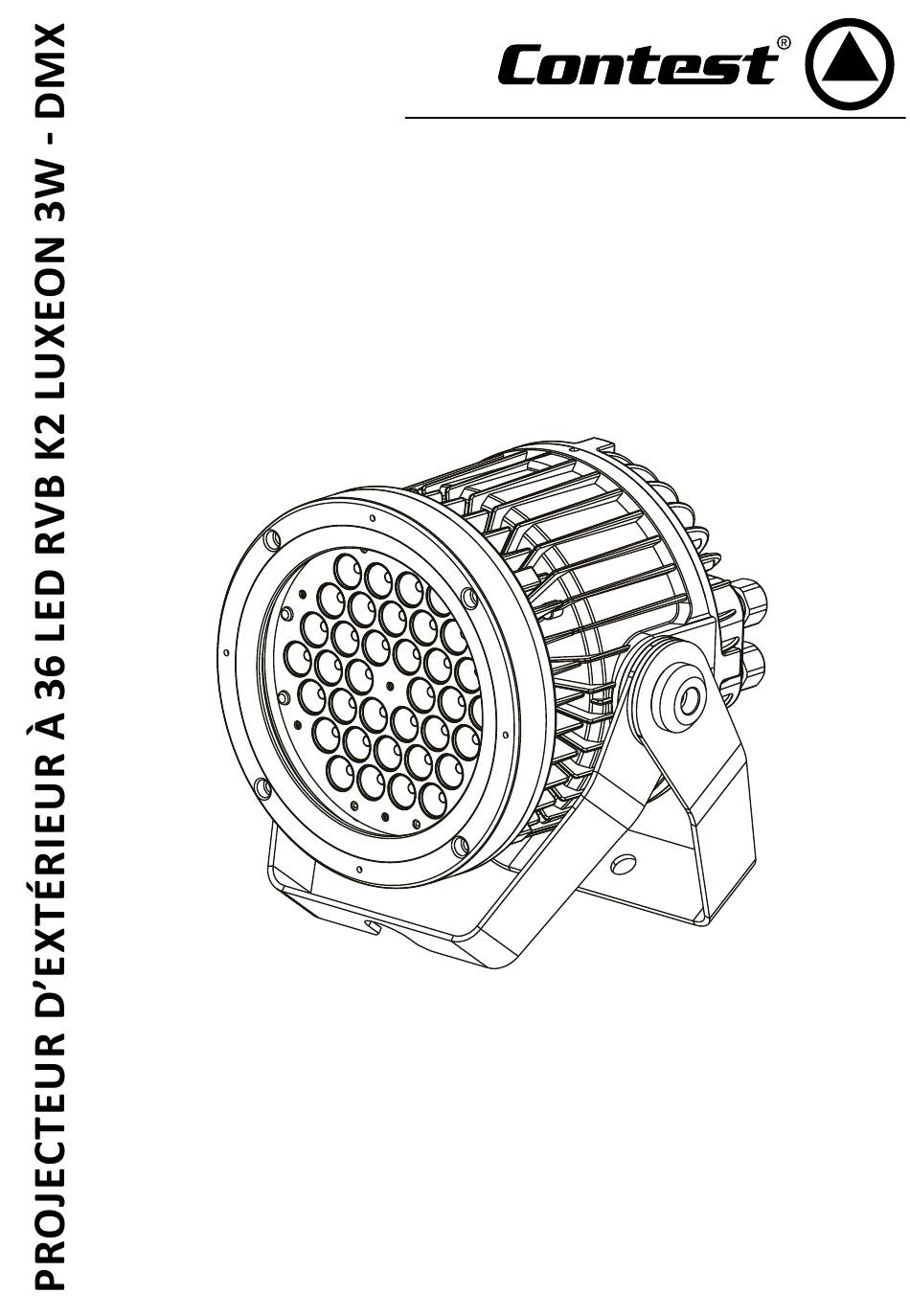

- Page 1 GUIDE DE L’UTILISATEUR 9263 - Version 1.0 Juin 2008...
-
Page 2: Précautions D'utilisation
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 1 - instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. -
Page 3: Caractéristiques Générales
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 3 - caractéristiques générales Projecteur DMX étanche changeur de couleur à LED de forte puissance. 36 LED RVB K2 Luxeon 3W by Lumiled USA. • 36 LEDs 3W Luxeon K2 by Lumiled USA. • 12 rouges, 12 vertes, 12 bleus pour une puissance totale de 108W • Technologie LED avancée ( 100 000 heures de durée de vie) • Basse température, faible consommation, peut fonctionner plusieurs heures sans interruption • Mélange RVB parfait grâce aux optiques haut de gamme. • Boîtier en fonte d’aluminium parfaitement étanche aux projections d’eau (IP65) • Pas de ventilation, refroidissement assuré par convection • Fonctionnement sans aucun bruit • Ouverture du faisceau : 47° (kits 44° et 56° en option) • Modes opératoires : - DMX - Master/Slave - Automatique - Manuel • Programmes internes accessible depuis le DMX. • 8 programmes internes avec contrôle de la vitesse et du fade time • Afficheur à menu déroulant pour l’assignation et le choix des différents modes. • Effet Pulse, strobe et Dimmer avec sélection du mode standard ou linéaire • De 3 à 6 canaux DMX (Rouge / Vert / Bleu / programmes / Strobe / Dimmer ) • Entrées et sorties alimentation et DMX sur fiches étanches (power link possible) • Alimentation : AC 100-204V / 50-60Hz • Consommation : 150W • Double lyre d’accroche pour position au sol • Anneau de double accroche de sécurité... - Page 4 IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 4 - description 1 - LEDs 2 - Boîtier 3 - Support de sol 4 - Vis de fixation de la lyre 5 - Lyre d’accrochage...
- Page 5 IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 5 - installation Avant de fixer votre appareil assurez vous que l’installation puisse supporter une charge minimum de 10 fois le poids de votre appareil. Branchez la prise d’alimentation de votre projecteur. Le IP-SPOT108 peut être installé directement sur le sol, ou accroché dans n’importe quelle position sur une poutre. Branchement DMX : Utilisez des câbles XLR 3PIN pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à l’entrée DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de votre premier projecteur un câble XLR que vous reliez à l’entrée DMX de votre second appareil. Reliez toujours la sortie du premier appareil à l’entrée de l’appareil suivant, jusqu’à ce que tous les appareils soient reliés les uns aux autres. nB : Pour une installation dMx où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d’utiliser un terminal dMx qui est tout simplement une fiche xLr munie d’une résistance de 120 ohm soudée entre les bornes...
- Page 6 IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX Câblage IP-DMX : Afin d’assurer un fonctionnement en extérieur, ce projecteur est équipé de fiches IP-DMX. Le signal qu’elles transportent est du DMX-512 standard, mais le format de ces fiches est différent des fiches habituellement utilisées pour le DMX. Pour connecter plusieurs appareils compatibles avec ce type de câblage, vous devez utiliser les câbles dMx-iP Fem/dMx-iP Mâle (c-dMx3 réf. : 9107). Ce cordon est équipé de fiches 5 connecteurs. Pour toute utilisation en extérieur, n’utilisez pas de fiche XLR standard. Pour toute connexion extérieure, dans le cas où vous n’utiliseriez pas le câblage adéquat, protégez chaque connexion ou modification dans un boîtier étanche. Câblage IP-SECTEUR : De même que pour le câblage DMX, l’alimentation secteur est réalisée grâce à des connecteurs spécifiques étanches. Pour relier plusieurs IP-SPOT108 entre eux utilisez les câbles Secteur-iP Fem / Secteur-iP Mâle (c-PoWer3 réf.
-
Page 7: Adressage
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 6 - Adressage Adressage des appareils : Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l’appareil répondra au signal qui lui est adressé. L’adresse est le numéro du canal sur lequel l’appareil reçoit l’information envoyé par la télécommande DMX. Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi chaque appareil répondra à son signal DMX, ils seront donc indépendants. L’IP-SPOT108 peut fonctionner grâce à 6, 4 ou 3 canaux. Pour adresser séparément chaque appareils vous devez sauter 6, 4 ou 3 canaux entre chaque adresse. En mode 6 canaux : L’adresse du premier appareil sera 1, celle du second appareil sera 7 (1+6), celle du troisième appareil sera 13 (7+6), ainsi de suite. 7 - Valeurs et modes dMx 7-1 Mode 6 canaux Le projecteur fonctionne avec 6 canaux et vous permet de faire appel aux programmes internes et au réglage du strobe... -
Page 8: Mode 3 Canaux
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 7-2 Mode 4 canaux Le projecteur fonctionne avec 4 canaux DMX, vous pilotez les 3 canaux de contrôle des couleurs primaires et le dimmer sur le canal 4. 7-3 Mode 3 canaux Le projecteur fonctionne avec 3 canaux DMX, vous pilotez que les 3 canaux de contrôle des couleurs primaires. Page 8... -
Page 9: Menu Mode
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 8 - tableau de bord L’accès au menu principal se fait en appuyant sur la touche MENU. Pour vous déplacer dans les sous-menus, utilisez les touches UP et DOWN. Lorsque vous êtes sur le sous-menu qui vous intéresse, appuyez sur MENU. Pour modifier les valeurs utilisez lez touches UP et DOWN. Validez chaque modification avec la touche ENTER. Vous pouvez remonter d’un niveau ou quitter les menus à l’aide de la touche MENU. 8-1 Menu Mode Dans ce menu, vous précisez l’adresse DMX initiale, choisissez le mode de fonctionnement DMX et activez le mode esclave. Réglage de l’adresse DMX Sélection du mode de fonctionnement DMX : Reportez vous au paragraphe précédent pour les détails concernant ces... - Page 10 IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 8-3 Menu cHAS Dans ce menu vous réglez le comportement de chaque programme interne : de 1 à 8. Réglage du comportement du programme interne 1 ; Chaque programme interne est réglable séparément. Réglage de la vitesse de chaque étape. Réglage du temps de passage d’une étape à une autre. Réglage de la vitesse du strobe. Les valeurs et leurs fonctions correspondent aux valeurs DMX. 8-4 Menu otHr Dans ce menu vous réglez le comportement du Dimmer, vous restaurez les valeurs par défaut et vous consultez la version du soft interne.
- Page 11 IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX 9 - notes Page 11...
- Page 12 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
