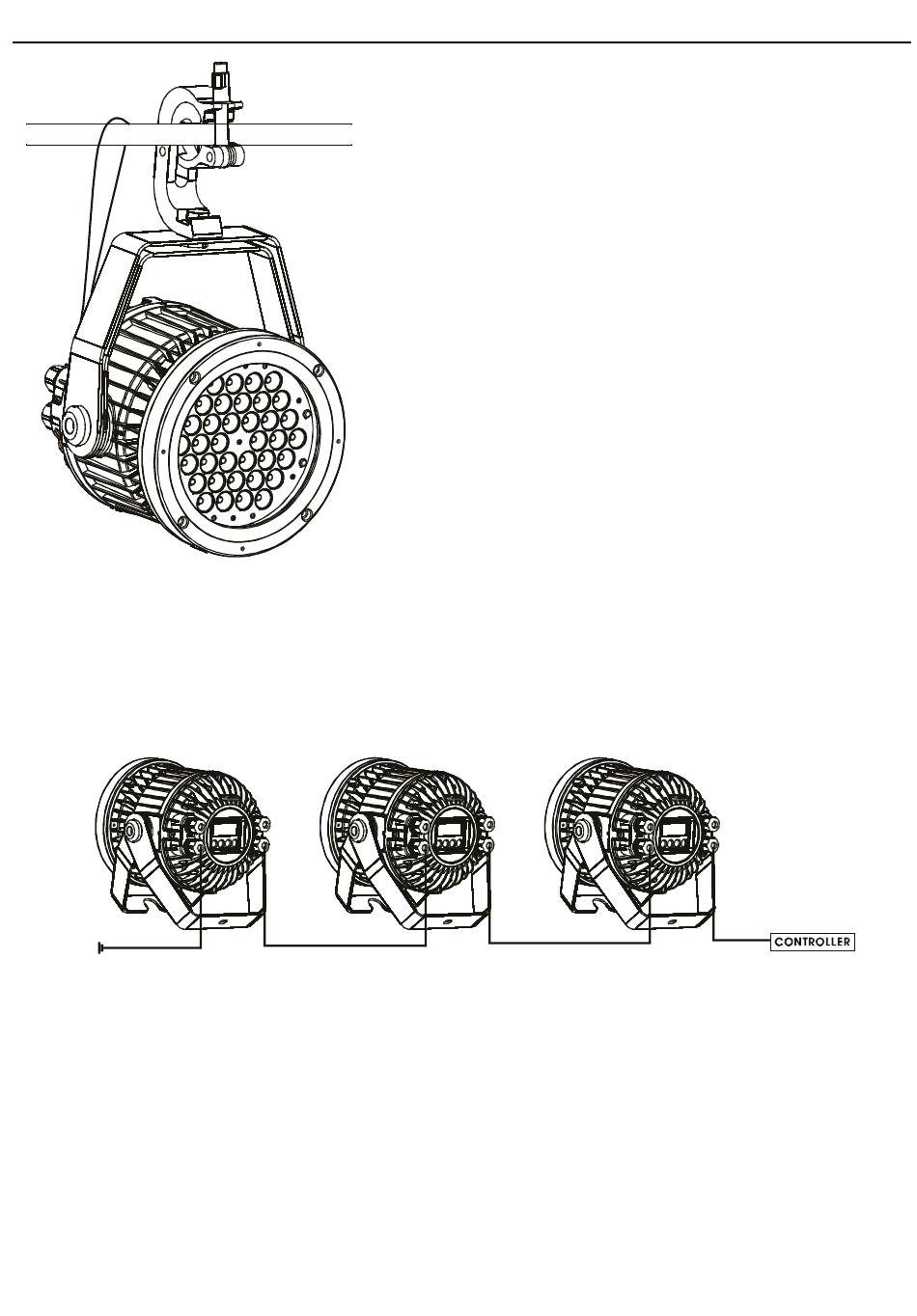

Branchement DMX :
Utilisez des câbles XLR 3PIN pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à l'entrée
DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de votre premier
projecteur un câble XLR que vous reliez à l'entrée DMX de votre second appareil. Reliez toujours la sortie du premier
appareil à l'entrée de l'appareil suivant, jusqu'à ce que tous les appareils soient reliés les uns aux autres.
nB : Pour une installation dMx où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d'utiliser
un terminal dMx qui est tout simplement une fiche xLr munie d'une résistance de 120 ohm soudée entre les bornes
2 et 3. Branchez cette fiche à la sortie dMx du dernier appareil de la chaîne.
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX
5 - installation
Avant de fixer votre appareil assurez vous que l'installation puisse
supporter une charge minimum de 10 fois le poids de votre appareil.
Branchez la prise d'alimentation de votre projecteur.
Le IP-SPOT108 peut être installé directement sur le sol, ou accroché dans
n'importe quelle position sur une poutre.
