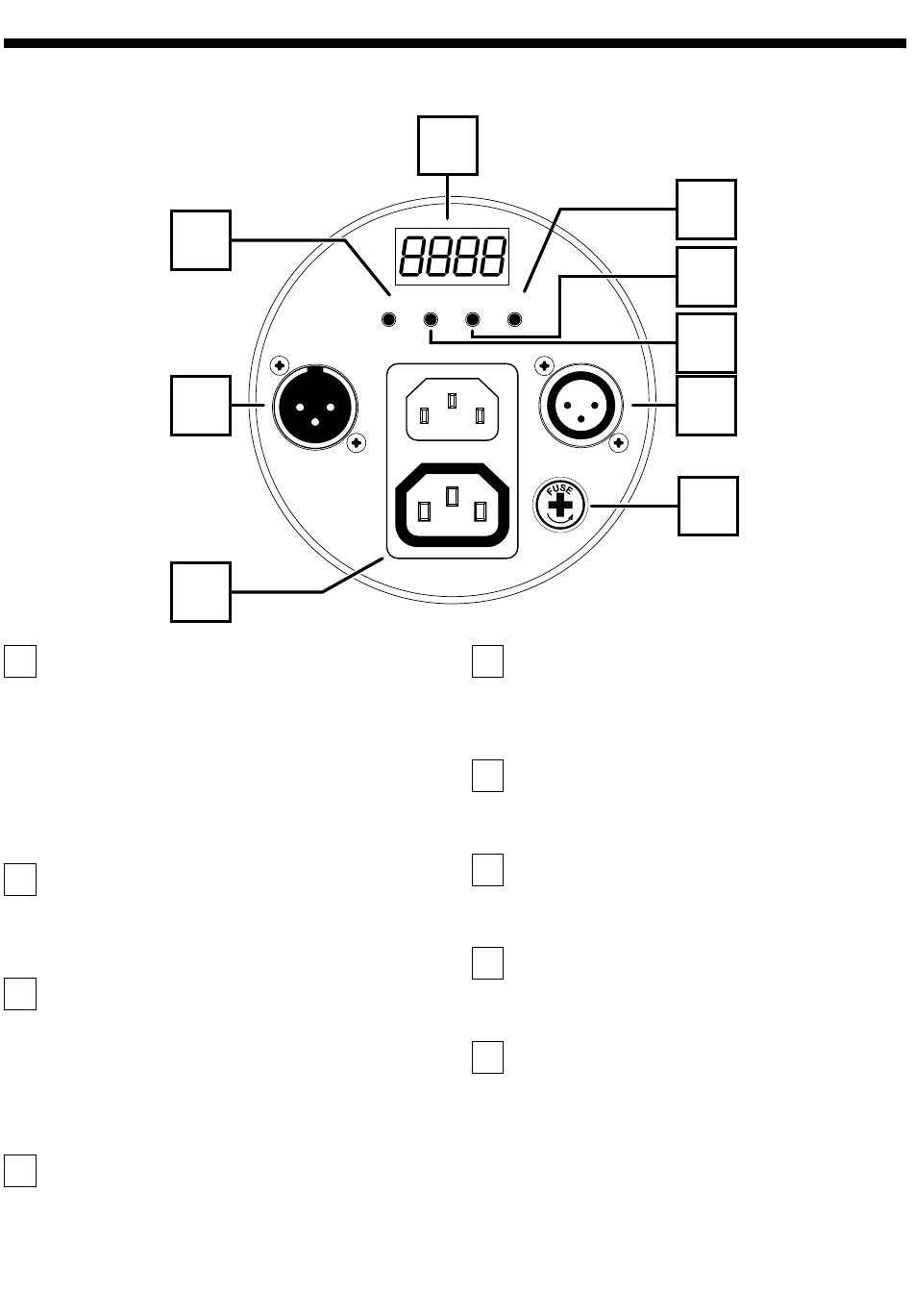

4 - Description du panneau arrière
1
Entrée / sortie alimentation
Permet de relier le projecteur au secteur et de
connecter d'autre projecteur à la chaîne.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
Attention : Veillez à ne pas dépasser 700W au total
sur l'ensemble des projecteurs reliés sur une seule
alimentation.
2
Fusible
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
4
Sortie DMX
Fiche XLR 3 broches mâle câblée comme l'entrée
DMX décrite précédemment.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
irLEDs QC séries - Projecteurs PAR à LEDs RGBW avec télécommande infra-rouge
6
DMX IN
3
1
5
MODE SETUP
UP
DOWN
POWER IN 240V/50Hz
POWER OUT 240V/50Hz
5
Afficheur
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
suivant pour les détails concernant les différentes
fonctions du menu.
6
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
7
Touche SETUP
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
8
Touche UP
Cette touche permet de se déplacer dans le menu et
d'incrémenter les valeurs modifiables.
9
Touche DOWN
Cette touche permet de se déplacer dans le menu et
de décrémenter les valeurs modifiables.
9
8
7
DMX OUT
4
2
Page 5
