Français
irLED64-18x12SIXsb-Air

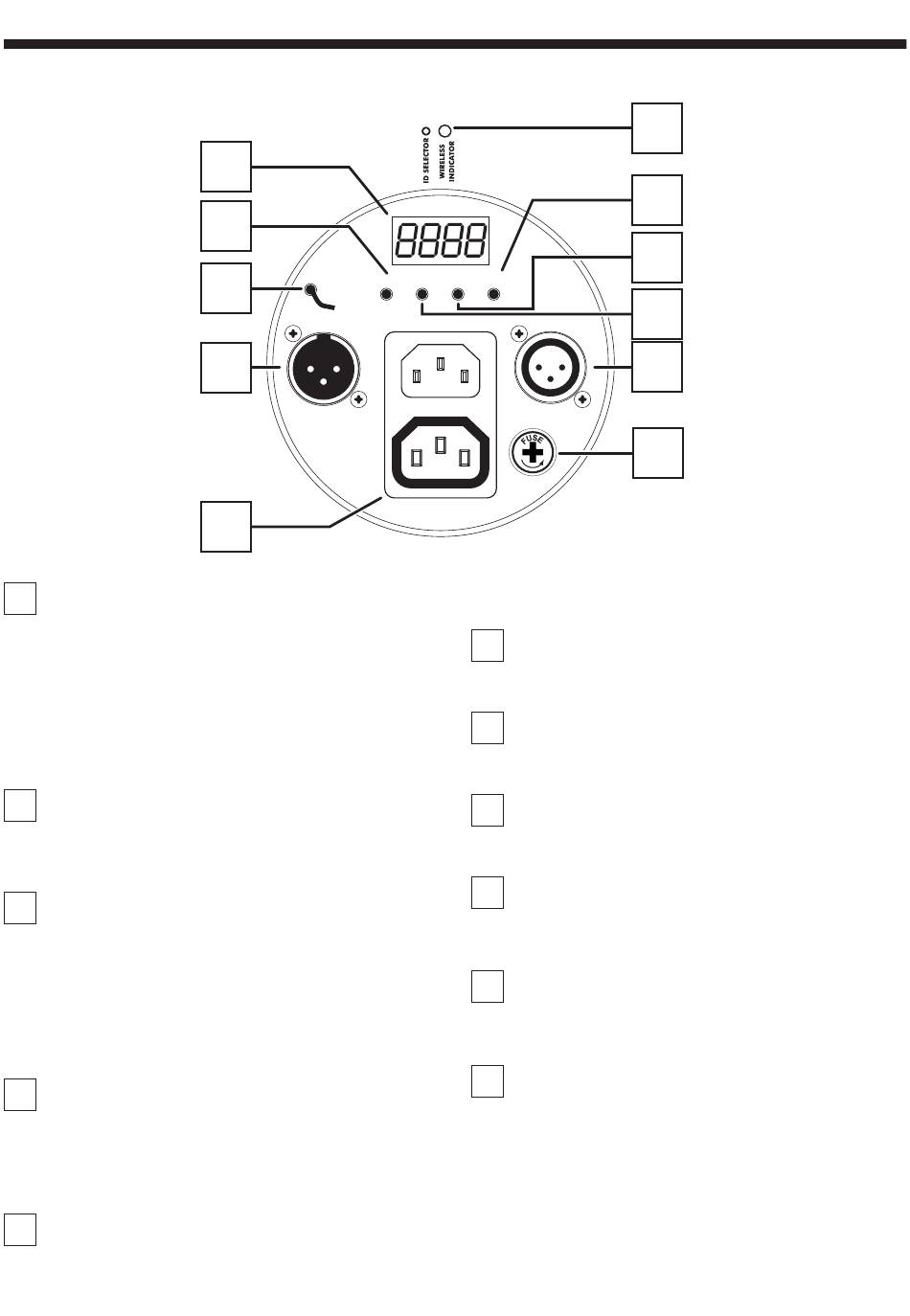

4 - Description du panneau arrière
1
Entrée / sortie alimentation
Permet de relier le projecteur au secteur et de
connecter d'autre projecteur à la chaîne.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
Attention : Veillez à ne pas dépasser 700W au total
sur l'ensemble des projecteurs reliés sur une seule
alimentation.
2
Fusible
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
4
Sortie DMX
Fiche XLR 3 broches femelle câblée comme l'entrée
DMX décrite précédemment.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
5
Afficheur
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
Page 4
-
Projecteur PAR à 18 LEDs RGBWA+UV avec télécommande infrarouge et DMX sans fil
5
6
10
MODE SETUP
DMX IN
3
1
UP
DOWN
DMX OUT
POWER IN 240V/50Hz
POWER OUT 240V/50Hz
suivant pour les détails concernant les différentes
fonctions du menu.
6
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
7
Touche SETUP
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
8
Touche UP
Cette touche permet de se déplacer dans le menu et
d'incrémenter les valeurs modifiables.
9
Touche DOWN
Cette touche permet de se déplacer dans le menu et
de décrémenter les valeurs modifiables.
10
Antenne Wifi
L'antenne peut être orientée pour une meilleure
portée
11
Module DMX sans fil
La touche permet de choisir le canal WiFi sur lequel
doit communiquer le boîtier.
Vous disposez de 7 canaux. Pour chaque canal la
LED WIRELESS INDICATOR éclaire d'une couleur
différente. Voir paragraphe 5 pour les différentes
valeurs.
11
9
8
7
4
2
