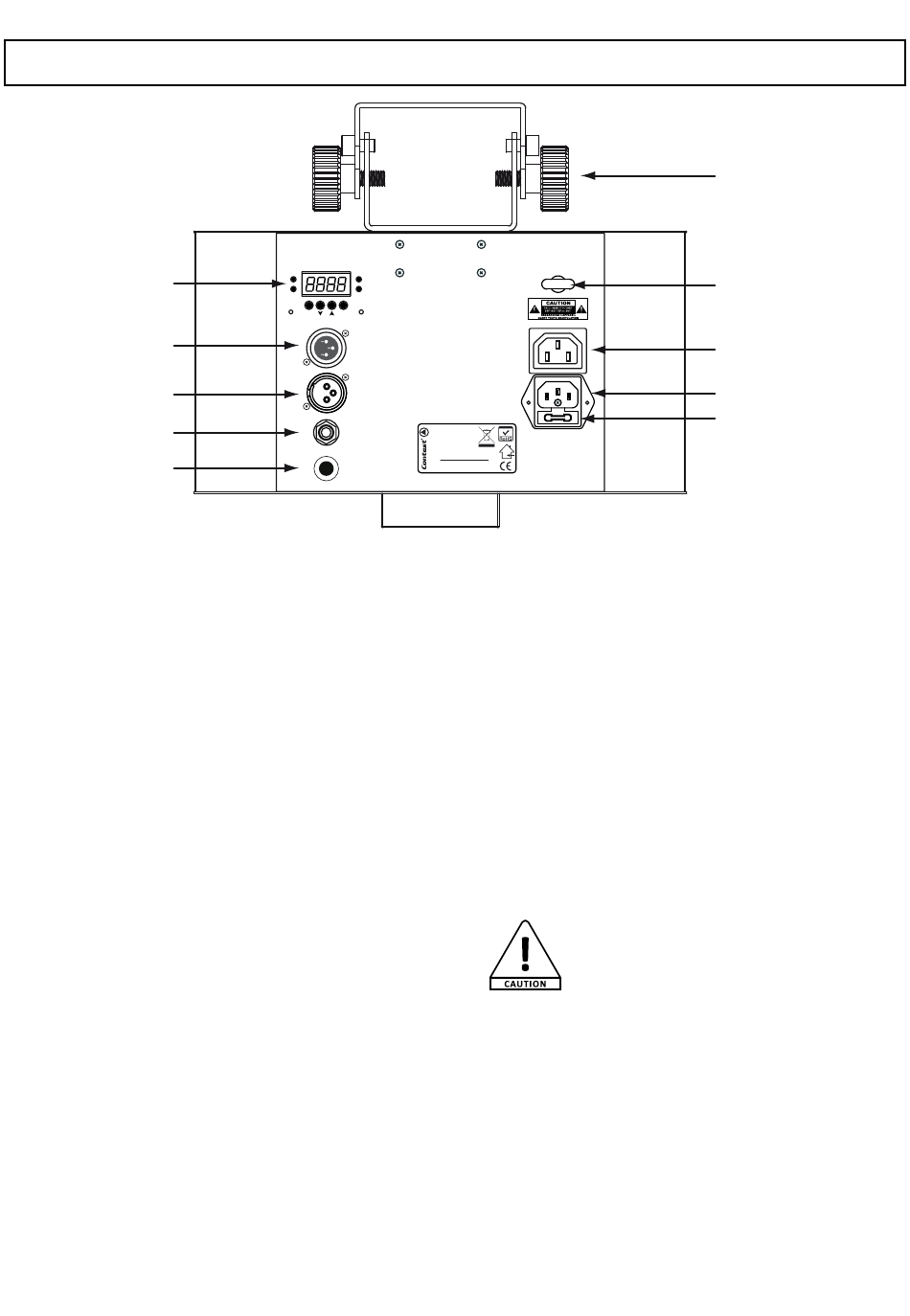

4 - Description du panneau arrière
1
2
3
4
5
1 - Tableau de bord
C'est à ce niveau que vous effectuez les réglages du
comportement de l'appareil.
Les quatre LED que entourent l'afficheur donnent des
indications sur l'état de l'appareil :
- LED DMX : S'allume lorsque le LED-ROLL est en
mode DMX.
- LED MASTER : S'allume lorsque le LED-ROLL est
déclaré maître.
- LED SLAVE : S'allume lorsque le LED-ROLL est en
mode esclave.
- LED SOUND : S'allume lorsque le mode musical est
activé.
Les fonctions du menu sont décrites au paragraphe 5.
2 - Sortie DMX
Permet de récupérer le signal DMX pour l'envoyer vers
un autre appareil.
3 - Entrée DMX
Permet de récupérer le signal DMX en provenance
d'une console ou d'un appareil maître.
4 - Entrée télécommande
Permet de relier la télécommande EASY-2. Seule cette
télécommande est compatible avec le LED-ROLL. Ne
reliez pas d'autres types de télécommande sous peine
de détériorer l'électronique interne.
Reportez vous au paragraphe 6.2 pour plus de
détails concernant les fonctions accessibles via cette
télécommande.
5 - Microphone
Permet la synchronisation musicale.
LED-ROLL - Effet d'animation DMX à LED RGB + White
Function Display
DMX
SLAVE
MASTER
SOUND
MENU
ENTER
DOWN UP
DMX OUTPUT
DMX INPUT
ONLY FOR EASY-2
Model
: LED-ROLL
REMOTE CONTROL
Code
: 9580
Power
: 230V - 50Hz
20W max.
Fuse
: T2A - 250V
SN :
MIC
MADE IN CHINA FOR HITMUSIC
POWER LINK
OUTPUT
POWER
INPUT
FUSE
6 - Fusible
Ce fusible protège LED-ROLL et la sortie alimentation
contre les surintensités. Si vous êtes amené à changer
ce fusible, remplacez le par un fusible de 6,3A ; 5 x 20
mm. N'augmentez jamais la valeur du fusible car le
câblage interne du LED-ROLL n'est pas dimensionné
pour supporter des charges plus importantes.
7 - Entrée alimentation
Permet de mettre le LED-ROLL sous tension, reliez ici le
câble d'alimentation fourni.
8 - Sortie alimentation
Permet de récupérer l'alimentation secteur pour
alimenter en cascade d'autres appareils.
Attention ! Cette fiche de sortie est limitée à 600W,
tenez en compte lorsque vous reliez
l'alimentation d'autres appareils à cette
sortie. Si vous dépassez cette puissance
vous risquez d'endommager votre LED-
ROLL.
9 - Anneau de double accrochage
Cet anneau permet de pratiquer un double accrochage
du projecteur à l'aide d'une élingue de sécurité. Ce
dispositif est obligatoire en cas d'utilisation dans des
lieux publics. L'élingue de sécurité et le support auquel
elle est accrochée doivent supporter 10 fois le poids de
l'appareil, soit 40 Kg pour le LED-ROLL.
10 - Lyre d'accrochage
Permet d'accrocher le LED-ROLL à un support en
hauteur comme de la structure métallique par
exemple.
10
9
8
7
6
