Stellen Sie sicher, dass ein ausgedientes
Gerät einer fachgerechten Entsorgung
zugeführt wird. Machen Sie das Gerät vor
der Entsorgung unbrauchbar. Um Unfällen
vorzubeugen, insbesondere Netzkabel
bzw. Anschlussleitung zum Elektromotor
entfernen.

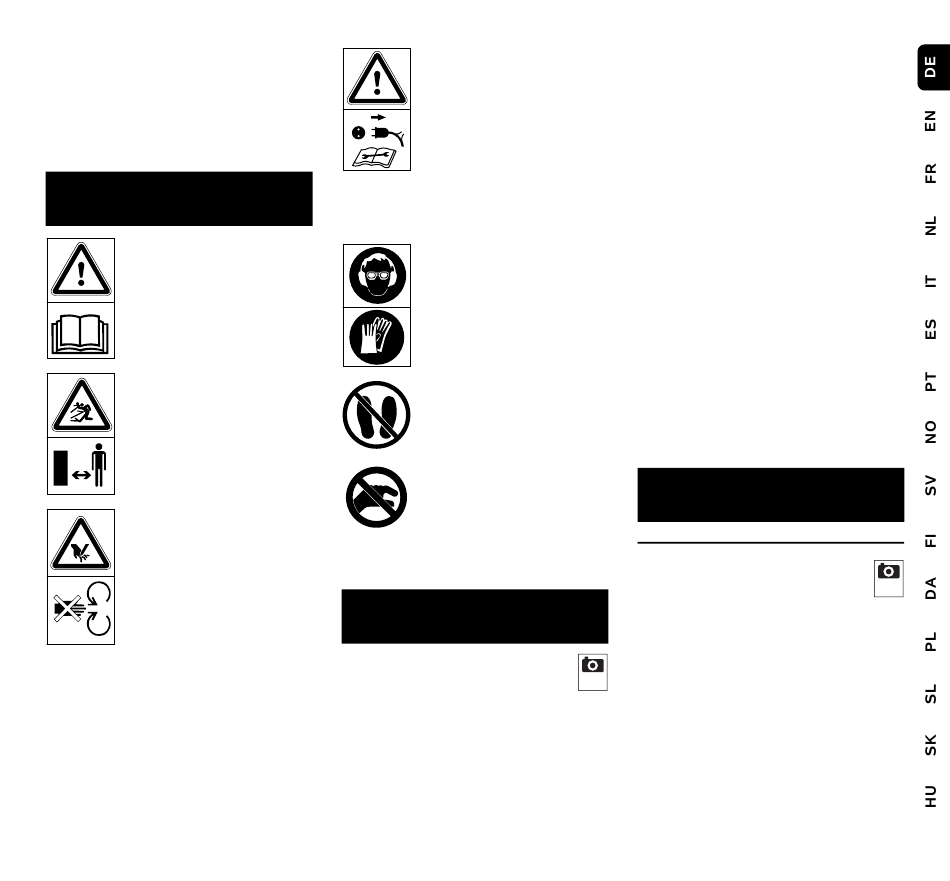

5. Symbolbeschreibung

Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbe-
reich fernhalten.
Verletzungsgefahr!
Umlaufende Werkzeuge!
Hände und Füße nicht in
Öffnungen halten, wenn das
Gerät läuft.
0478 201 9913 B - DE
Verletzungsgefahr!
Vor Arbeiten am Schneid-
werkzeug, vor Wartungs-
und Reinigungsarbeiten, vor
dem Prüfen, ob die
Anschlussleitung verschlun-
gen oder verletzt ist und vor
dem Verlassen des Gerätes,
den Elektromotor ausschal-
ten und das Netzkabel vom
Gerät abziehen.
Gehörschutz tragen!
Schutzbrille tragen!
Arbeitshandschuhe tragen!
Verletzungsgefahr!
Nicht auf das Gerät steigen.
Verletzungsgefahr!
Niemals mit Händen, ande-
ren Körperteilen oder
Kleidung in den Einfülltrich-
ter oder den
Auswurfschacht
hineingreifen.

6. Lieferumfang

Pos. Bezeichnung
A Grundgerät mit
Trichterunterteil
B Radfuß
C Radachse
Pos. Bezeichnung
D Radanschlag
E Schraube M6 x 55
F Sechskantmutter
H Schnellbefestiger
I Rad
J Radkappe
K Vierkantmutter
L Scheibe Ø 17 mm
M Schraube M6 x 50
N Auswurfklappe
O Auswurfverlängerung
P Leiste
Q Bolzen
R Torxschraube P5 x 20
S Trichteroberteil
T Sicherheitsschraube
U Torxschraube P5 x 10
V Kombischlüssel
•
Gebrauchsanleitung
7. Gerät betriebsbereit
machen
7.1 Radachse und Räder
montieren
● Radachse (C) mit
Radanschlägen (D), Schrauben (E)
und Sechskantmuttern (F) am
Radfuß (B) montieren und mit
Kombischlüssel (V) verschrauben
2
(4 - 6 Nm).
Stk.
● Räder (I) auf montierte Radachse
1
schieben.
1
1
Stk.
2
2
2
2
2
2
2
4
2
1
1
1
2
3
1
4
2
1
1
3
19
