Chapter 7 Écran, voyants et boutons
7.1 Écran
7.2 Voyants
7.3 Boutons
Manuel d'utilisation Corrigo ventilation, révision S
Ce chapitre s'applique aux modèles Corrigo avec écran ainsi qu'à l'écran de visualisation E3-DSP
qui peut être utilisé avec les modèles sans écran.
Des unités d'ambiance avec ou sans écran, ou à écran tactile, sont également disponibles (voir les
instructions et fiches produits des articles ED-RU..., ED-RU-D... et ED-TCV).
L'écran de visualisation est rétroéclairé et peut afficher 4 lignes de 20 caractères chacune.
L'éclairage est normalement éteint et s'active par pression sur l'une des touches. Après un certain
délai d'inactivité, l'éclairage s'éteint de nouveau.
Deux voyants sont présents sur la façade du Corrigo : le voyant d'alarme, rouge et identifié par le
symbole et le voyant pour l'accès en écriture, jaune et identifié par le symbole .
Près du bornier supérieur sont situés quatre autres voyants, qui seront décrits un peu plus loin dans
ce manuel.
Visualiser les alarmes
Gauche
Valider
Effacer

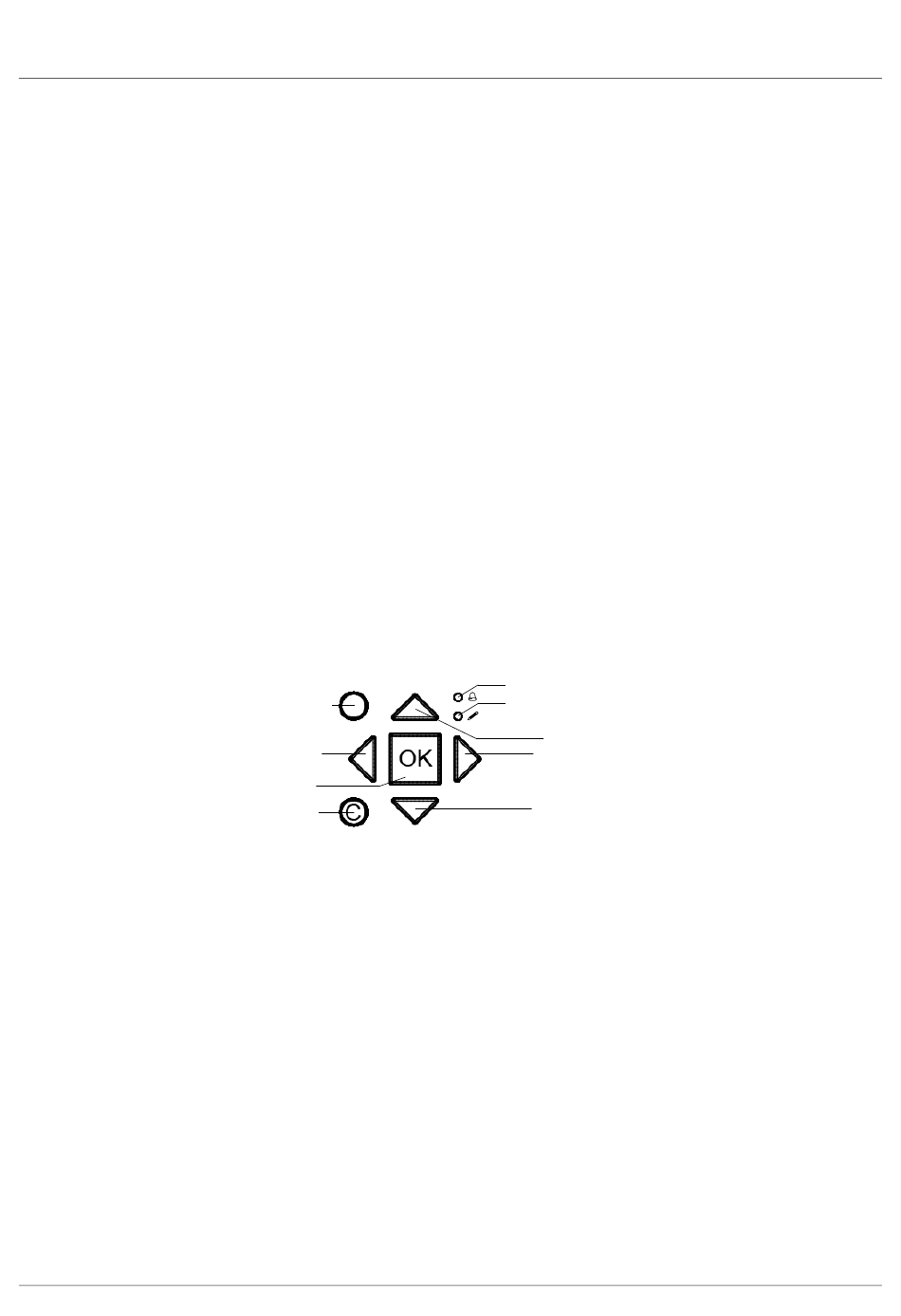

Le Corrigo est muni de sept boutons. Quatre flèches permettent tout d'abord de naviguer dans les
différents menus ; elles sont désignées dans ce manuel par les termes HAUT, BAS, DROITE et
GAUCHE. Les menus du Corrigo sont organisés selon une structure arborescente horizontale. Les
touches HAUT/BAS sont utilisées pour se déplacer entre les menus d'un même niveau. Les touches
GAUCHE/DROITE sont utilisées pour se déplacer d'un niveau à un autre. Les touches HAUT/BAS
servent également à augmenter/diminuer la valeur d'un paramètre ou à faire défiler les choix
possibles. Les touches GAUCHE/DROITE permettent de passer d'un caractère à l'autre.
La touche OK permet de valider les choix de réglage des paramètres. Reportez-vous à la
section « Modifier les paramètres » ci-après.
Le bouton C permet d'annuler une modification en cours et de revenir à la valeur par
défaut.
Le bouton ALARMES, marqué d'un point rouge, permet d'accéder à la liste des alarmes.
LED rouge
LED jaune
Haut
Droite
Bas
Chapter 7 Écran, voyants et boutons
57
