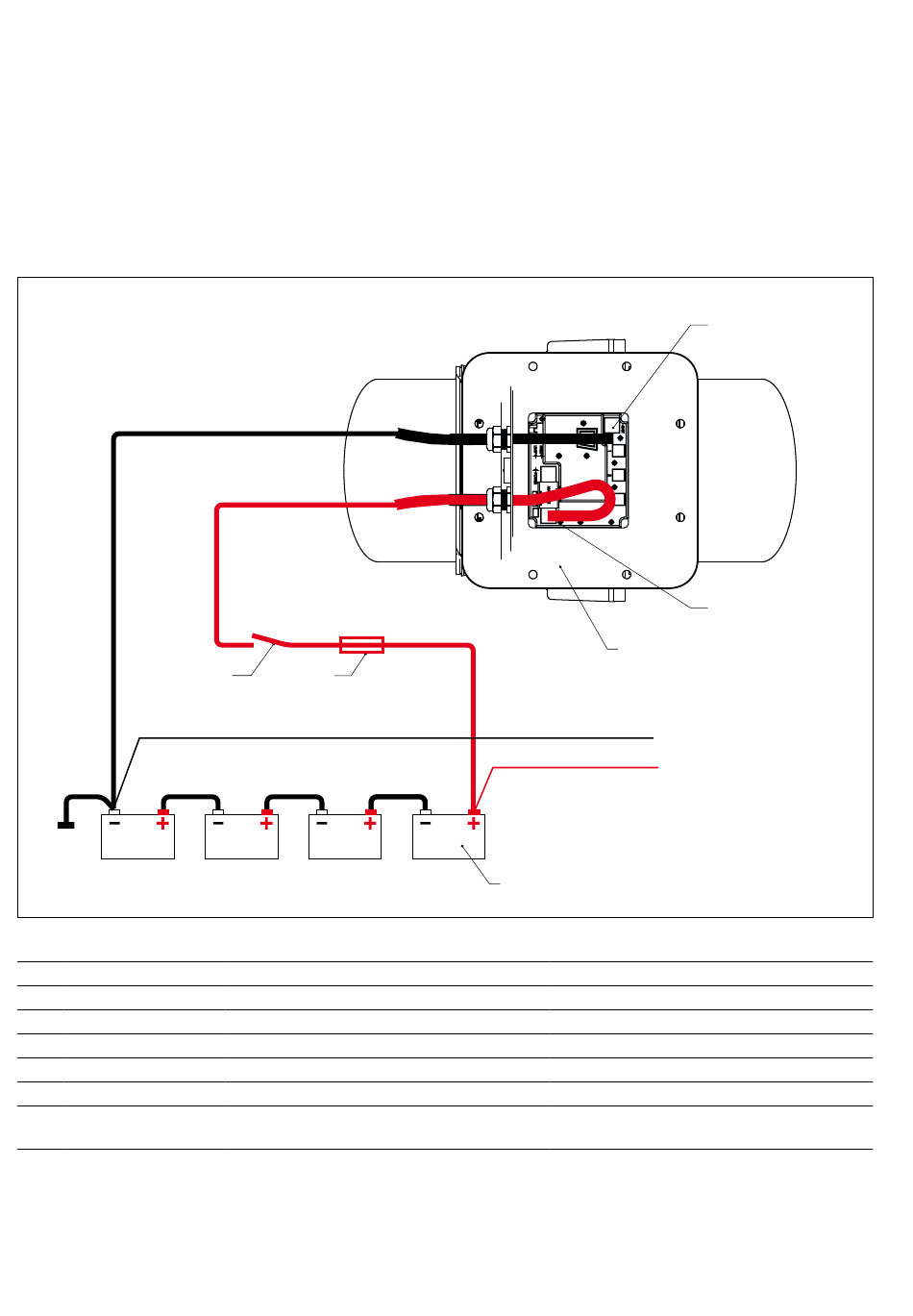

Elektrisch schema
Wiring diagram
Schaltschema
Circuit electrique
Esquema eléctrico
1 Hoofdschakelaar
2 Hoofdzekering
3 Thruster
4 Interface
5 Bedieningspaneel
6 Accu
7 Laadaansluiting
46
020574.04
2
1
Main switch
Main fuse
Thruster
Interface
Control panel
Battery
Charge connection
Schema elettrico
Elektrisk skema
Kopplingsschema
Elektrisk skjema
Sähkökaavio
+48 V
6
Hauptschalter
Interrupteur principal
Hauptsicherung
Fusible principal
Strahlruder
Propulseur
Schnittstelle
Interface
Bedientafel
Panneau de contrôle
Batterie
Batterie
Raccordement de
Ladeanschluss
charge
−
+
3
7
Interruptor principal
Fusible principal
Propulsor
Interface
Panel de control
Batería
Conexión de carga
vetus® Operation manual thruster RIM DRIVE 250 mm
