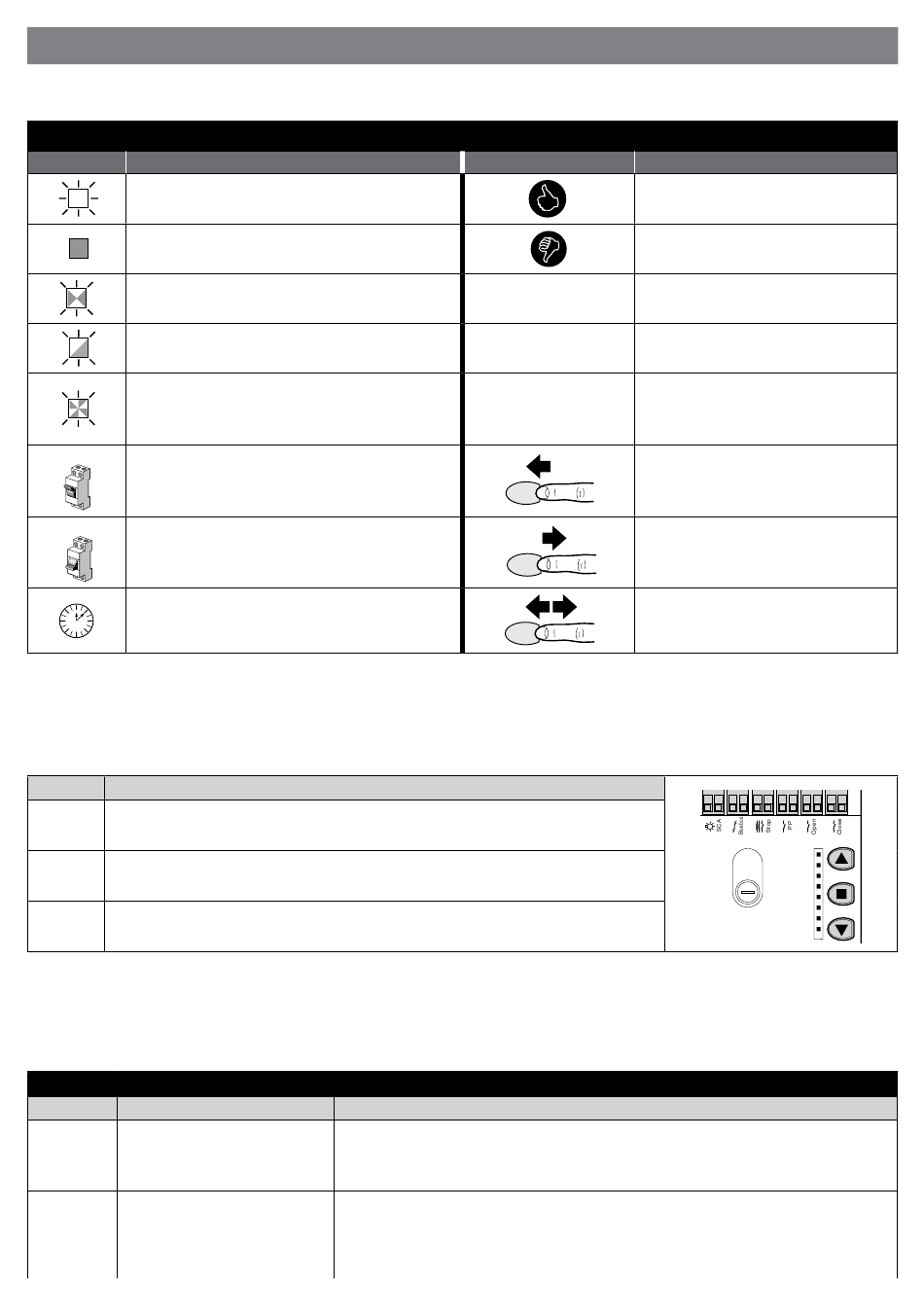

PROGRAMMATION

Dans ce manuel, les procédures de programmation sont expliquées par le biais d'icônes dont la signification est indiquée dans le glossaire
suivant :
Symbole Description
led allumée
led éteinte
led clignotement court
led clignotement prolongé
led clignotement très rapide
ON
activer l'alimentation électrique du réseau
OFF
couper l'alimentation électrique du réseau
veuillez patienter...

7.1 - Programmations

La logique de commande de ROBUS possède quelques fonctions programmables ; le réglage des fonctions s'effectue à travers
3 touches présentes sur la logique [▲], [■/Set], [▼] et s'affichent à l'aide de 8 leds : L1....L8.
Touches Fonction
La touche « OPEN » permet de commander l'ouverture du portail ou de déplacer vers le
▲
haut le point de programmation
La touche « STOP » permet d'arrêter la manœuvre. Si elle est enfoncée pendant plus de 5
/
■
Set
secondes, elle permet d'entrer dans la programmation
La touche « CLOSE » permet de commander la fermeture du portail ou de déplacer vers
▼
le bas le point de programmation
7.2 - Fonction du premier niveau (fonctions ON-OFF)
Les fonctions programmables disponibles sur ROBUS sont réparties sur deux niveaux :
Premier niveau : fonctions réglables en mode ON-OFF (actif ou non actif) ; dans ce cas, chaque led L1....L8 indique une fonc-
tion, si elle est allumée la fonction est active, si elle est éteinte la fonction n'est pas active ; voir tableau 5.
LED Fonction
L1 Fermeture automatique
L2 Fermeture immédiate après
14 – Français
Tableau 5 - Liste des fonctions programmables : premier niveau
Description
Cette fonction permet une fermeture automatique du portail après le temps de pause pro-
grammé ; le Temps de pause est réglé en usine à 30 secondes mais peut être modifié à 5,
15, 30, 45, 60, 80, 120 et 180 secondes. Si la fonction n'est pas active, le fonctionnement
est « semi-automatique »
Cette fonction permet de garder le portail ouvert uniquement le temps nécessaire au tran-
sit, en effet l'intervention de « Photo » provoque toujours une fermeture automatique avec
un temps de pause de 5 s (indépendamment de la valeur programmée)
Le comportement varie suivant que la « Fermeture Automatique » est active ou pas

GLOSSAIRE

Symbole
▲
▼
/
■
Set
Description
procédure correcte
procédure NON correcte
touche « OPEN » = ouverture
touche « CLOSE » = fermeture
touche « STOP » = arrêt
touche « Set » = utilisé pour la
programmation
maintenir enfoncée la touche
relâcher la touche
enfoncer et relâcher la touche
L1
L2
L3
LED
L4
L5
L6
Fuse 1.6 A
L7
L8
