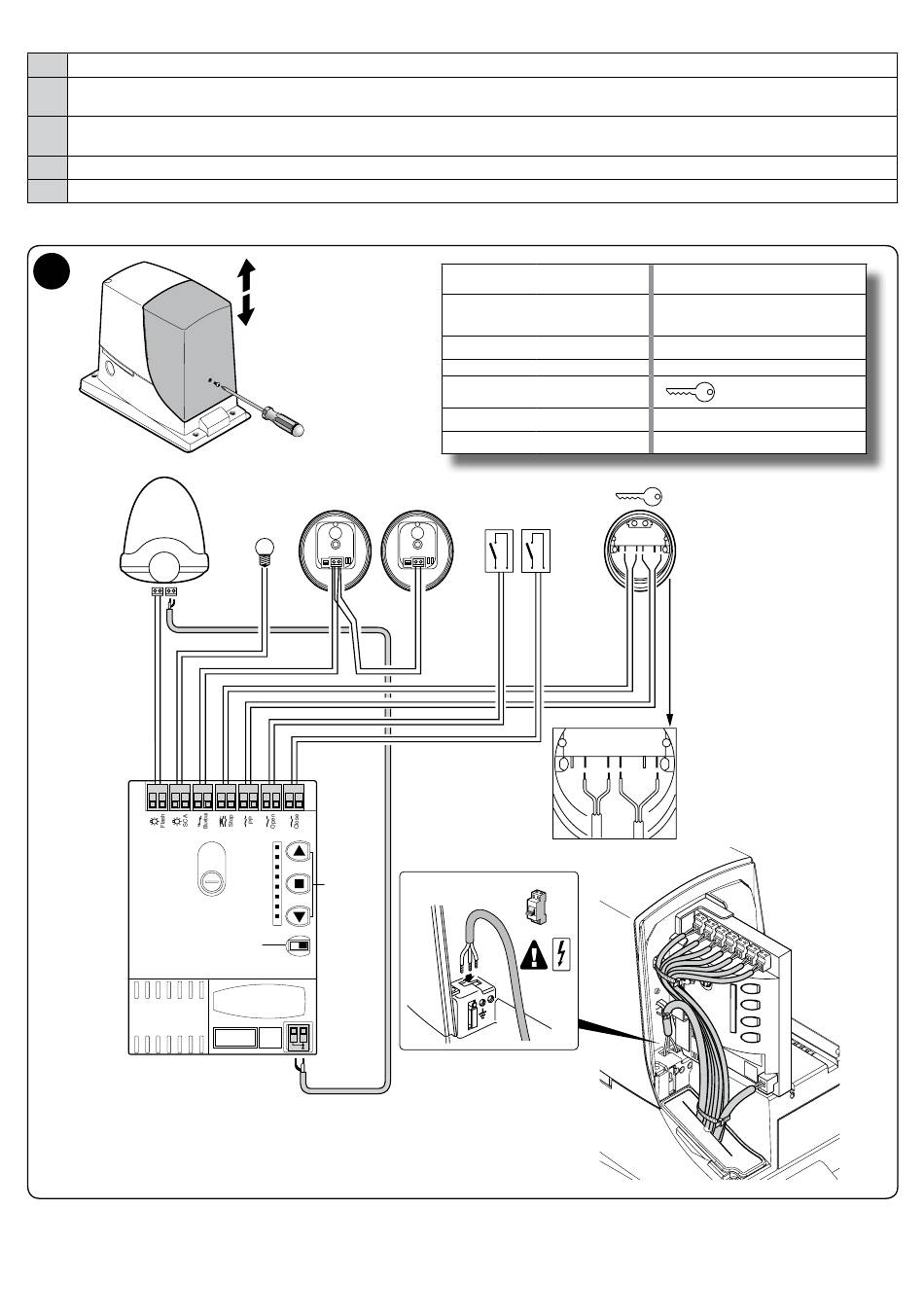

Pour les branchements électriques, procéder comme indiqué ci-après et voir la fig. 7 :
01.
Ouvrir le couvercle : dévisser la vis et pousser le couvercle vers le haut
02.
Faire passer le câble d'alimentation à travers le trou prévu à cet effet (laisser 20/30 cm de câble en plus) et le connecter à la borne
spécifique
03.
Faire passer les câbles des dispositifs prévus ou déjà présents dans l'installation à travers le trou spécifique (laisser 20/30 cm de câble
en plus) et les connecter aux bornes comme indiqué sur la fig. 7
04.
Avant de fermer le couvercle, effectuer les programmations souhaitées : chapitre 7
05.
Fermer le couvercle à l'aide de la vis prévue à cet effet
7
FLASH
AERIAL
Fuse 1.6 A
TX
S.C.A
24V 4W
L1
L2
L3
LED
L4
KEYS
L5
L6
L7
L8
SELECTOR
Receiver
SÉLECTEUR DE
SELECTOR
=
DIRECTION
TOUCHES DE
KEYS
=
PROGRAMMATION
ET COMMANDE
LED
= LED FONCTIONS
RECEIVER
= RÉCEPTEUR RADIO
AERIAL
= ANTENNE
FUSE
= FUSIBLE
FLASH
= CLIGNOTANT
RX
OPEN
CLOSE
NC NO
OFF
S.C.A.
S.C.A.
=
(Voyant portail ouvert)
TX - RX
=
PHOTOCELLULES
OPEN
=
OUVERTURE
CLOSE
=
FERMETURE
=
SÉLECTEUR À CLÉ
C C
NO NC
Français – 11
