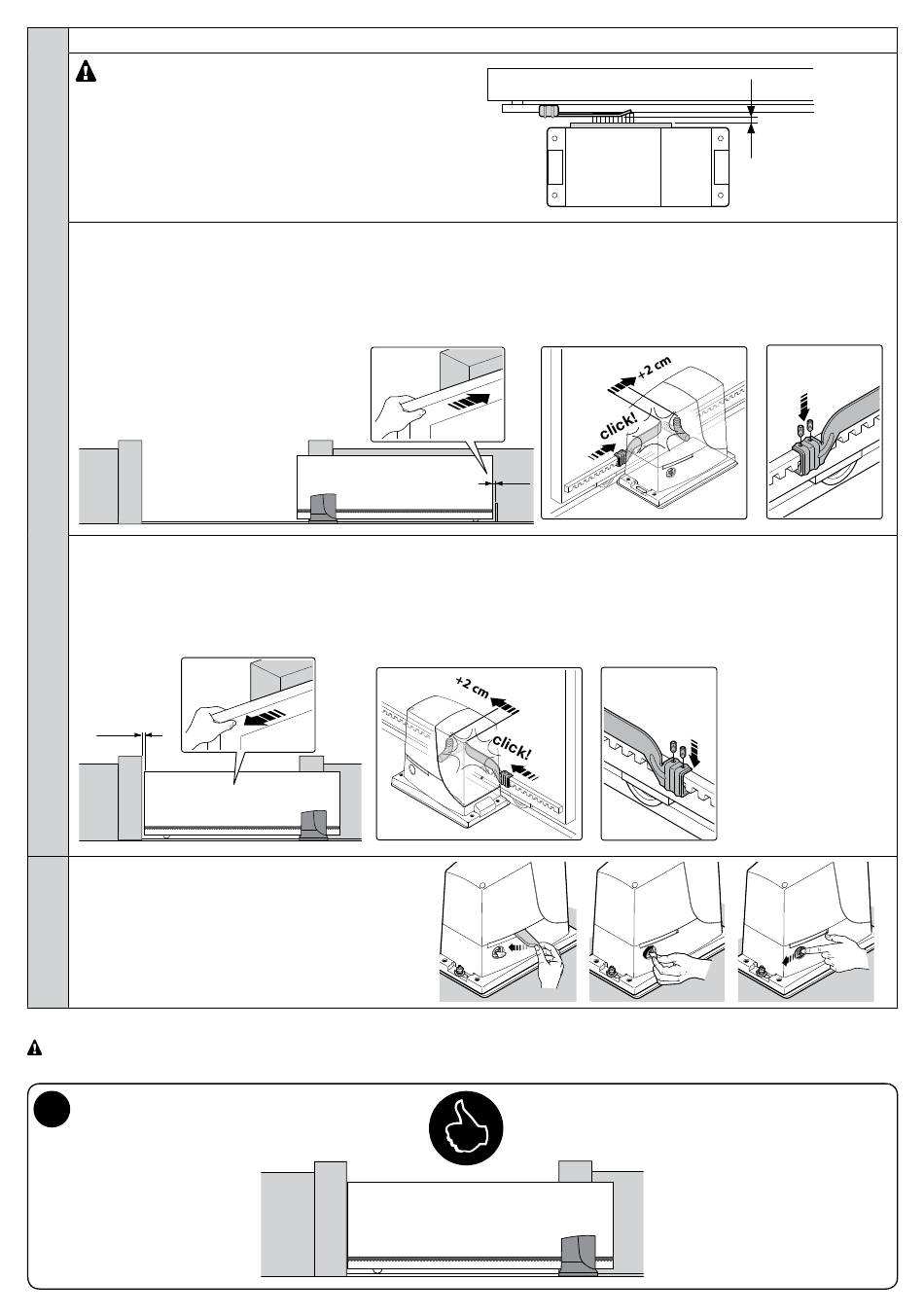

08. Fixer la patte de fin de course d'OUVERTURE et de FERMETURE : effectuer ces mêmes opérations sur les deux butées de fin de course
Pour les versions RB600P et RB1000P avec des fins
de course de proximité inductifs, la distance optimale de
la patte se situe entre 3 et 8 mm
OUVERTURE :
a - ouvrir manuellement le vantail du portail en laissant 2/3 cm par rapport à la butée mécanique
b - faire glisser la patte de fin de course sur la crémaillère dans le sens de l'ouverture jusqu'à l'intervention du fin de course (la commu-
tation est confirmée par un clic)
c - après le clic, faire avancer la patte sur 2 cm (minimum)
d - Fixer la patte de fin de course à la crémaillère à l'aide des goujons
FERMETURE :
a - fermer manuellement le vantail du portail en laissant 2/3 cm par rapport à la butée mécanique
b - faire glisser la patte de fin de course sur la crémaillère dans le sens de la fermeture jusqu'à l'intervention du fin de course (la com-
mutation est confirmée par un clic)
c - après le clic, faire avancer la patte sur 2 cm (minimum)
d - fixer la patte de fin de course à la crémaillère à l'aide des goujons
2-3 cm
09.
Bloquer le motoréducteur manuellement
Pour installer les dispositifs prévus sur l'installation, consulter les manuels correspondants.
IMPORTANT ! – Le motoréducteur a été conçu (configuration d'usine) pour une installation à droite (fig. 5) ; pour l'installer à
gauche, il est nécessaire d'effectuer les opérations illustrées sur la fig. 6.
5
2-3 cm
de 3 à 8 mm
Français – 9
