Photocellules
Le système « BLUEBUS » permet, à travers l'adressage avec les cavaliers prévus à cet effet, la reconnaissance des photocellules de la part
de la logique et d'attribuer la fonction correcte de détection. L'opération d'adressage doit être faite aussi bien sur TX que sur RX (en plaçant
les cavaliers de la même manière) en vérifiant qu'il n'y a pas d'autres paires de photocellules ayant la même adresse.

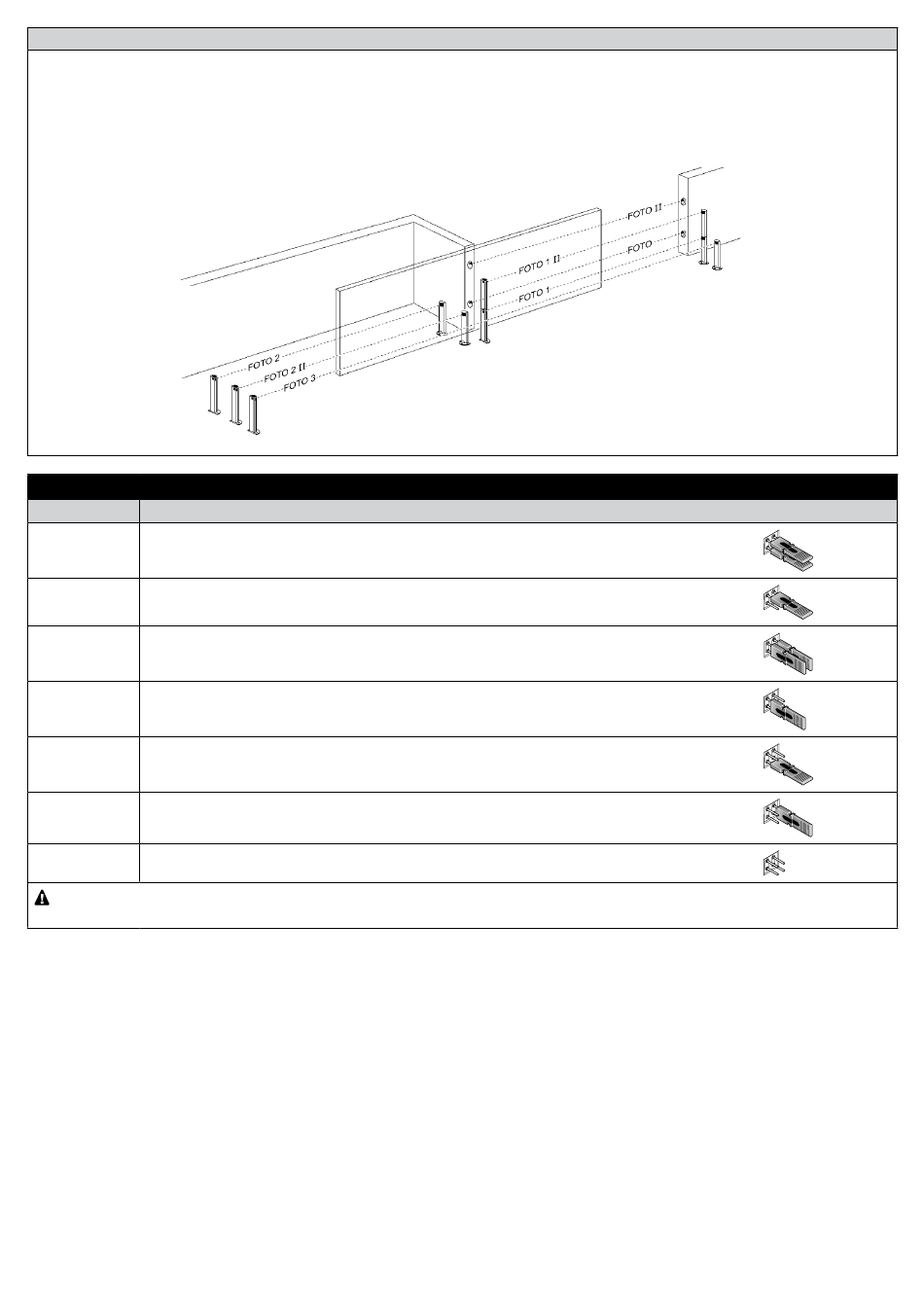

Sur un automatisme pour portails coulissants avec ROBUS, il est possible de monter les cellules photoélectriques tel qu'illustré dans la figure.
Après l'installation ou l'enlèvement de photocellules, il faudra effectuer dans la logique la phase de reconnaissance comme le décrit le para-
graphe 8.4 « Reconnaissance d'autres dispositifs ».
Photocellules Cavaliers
Photocellule h = 50
avec intervention en fermeture
Photocellule h = 100
PHOTO II
avec intervention en fermeture
Photocellule h = 50
PHOTO 1
avec intervention en fermeture
Photocellule h = 100
PHOTO 1 II
avec intervention en fermeture
Cellule photoélectrique extérieure avec intervention
PHOTO 2
en ouverture
Cellule photoélectrique intérieure avec intervention
PHOTO 2 II
en ouverture
PHOTO 3 Photocellule unique qui couvre tout l'automatisme
L'installation de PHOTO 3 avec PHOTO II demande que la position des éléments qui composent la photocellule (TX-RX) respecte la recom-
mandation donnée dans le manuel d'instructions des photocellules.
8.2 - Photodétecteur FT210B
Le photodétecteur FT210B réunit dans un seul dispositif un système de limitation de la force (type C suivant la norme EN12453) et un détecteur
de présence qui détecte les obstacles présents sur l'axe optique entre l'émetteur TX et le récepteur RX (type D suivant la norme EN12453). Dans
le photodétecteur FT210B, les signaux de l'état du bord sensible sont envoyés à travers le rayon de la photocellule en intégrant les 2 systèmes
dans un seul dispositif. La partie émettrice située sur la partie mobile est alimentée par des batteries, ce qui permet d'éliminer les systèmes de
connexion, peu esthétiques ; les circuits spéciaux réduisent la consommation de la batterie pour garantir jusqu'à 15 ans de durée (voir les détails
sur la durée estimée dans les instructions du produit).
Un seul dispositif FT210B associé à un bord sensible (TCB65 par exemple) permet d'atteindre le niveau de sécurité du « bord primaire » requis
par la norme EN12453 pour n'importe quel « type d'utilisation » et « type d'activation ».
Le photodétecteur FT210B associé aux bords sensibles « à variation de résistance » (8,2 kΩ), maintient la sécurité en cas de défaillance. Il
dispose d'un circuit anticollision qui évite les interférences avec d'autres détecteurs même s'ils ne sont pas synchronisés et permet d'ajouter
d'autres photocellules ; par exemple, en cas de passage de véhicules lourds où l'on place normalement une deuxième photocellule à 1 m du sol.
Pour tout renseignement supplémentaire sur les modalités de connexion et d'adressage, voir le manuel d'instructions de FT210B.
20 – Français
Tableau 10
