USTAWIANIE MECHANICZNYCH WYŁĄCZNIKÓW
KRAŃCOWYCH
Ustawianie mechanicznych wyłączników krańcowych
Uwaga! Procedura ustawiania wyłączników krańcowych jest wyja-
śniona na kolejnych stronach 5-6.
Podczas ustawiania roboczych wyłączników krańcowych ustalany
jest punkt zatrzymania bramy na górze/na dole.
Ich ustawienie wymaga podłączenia silnika do zasilania elektrycz-
nego.

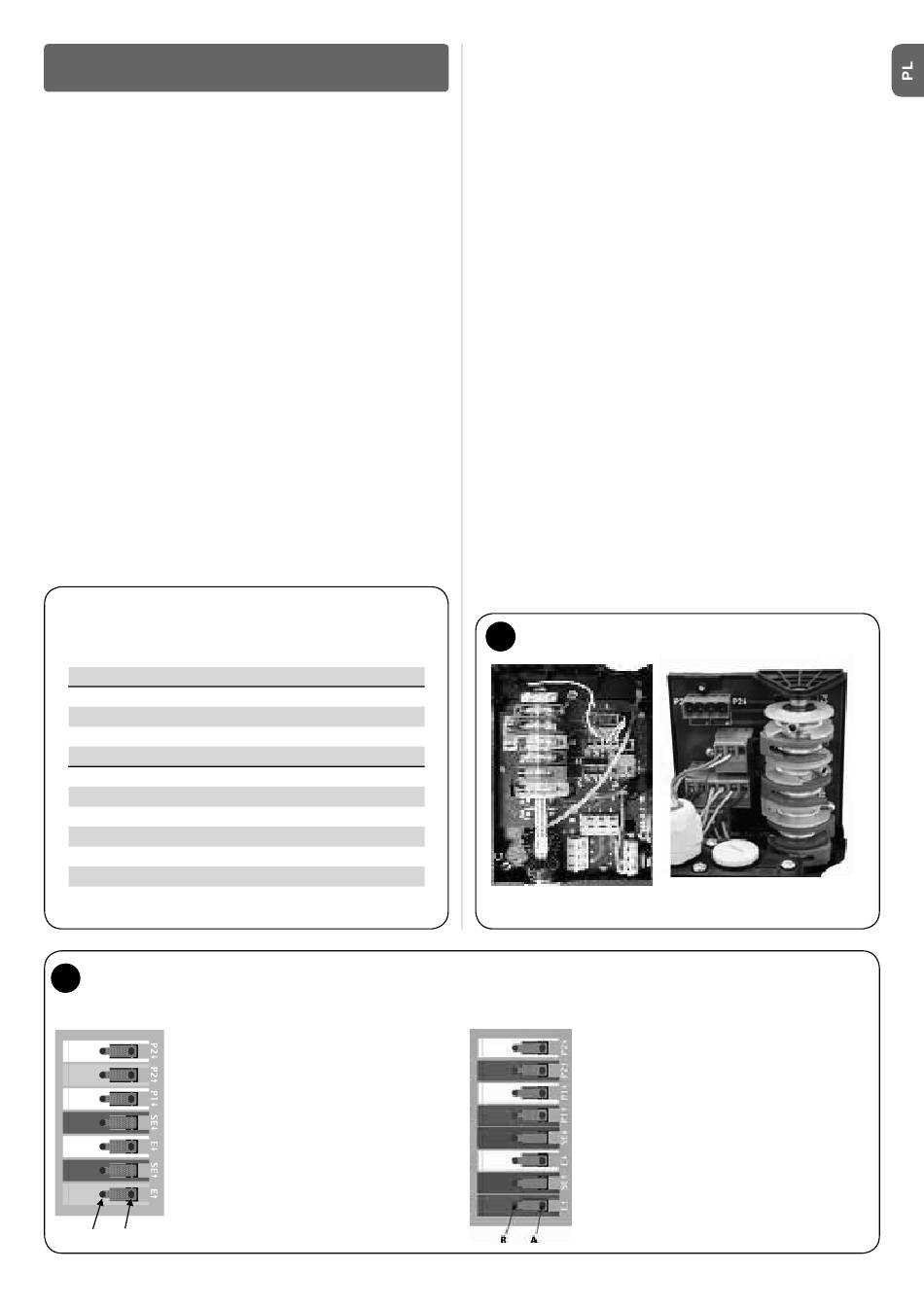

Karta wyłączników krańcowych (rys. 10) jest dostępna po odkręce-
niu osłony zakrywającej wyłączniki.
Jeżeli zewnętrzne urządzenia sterownicze nie zostały jeszcze pod-
łączone, bramą można sterować (w trybie manualnym) za pomocą
centrali sterowniczej i jej trzech wbudowanych w pokrywę przyci-
sków OTWÓRZ, ZAMKNIJ i STOP.
Naciśnięcie przycisku OTWÓRZ powinno otwierać bramę. W prze-
ciwnym razie na centrali sterowniczej należy, po uprzednim odłącze-
niu napięcia, zamienić fazy L1 i L2.
Jeżeli motoreduktor został zamocowany obrócony o 180° (montaż
"do góry nogami"), drzwi powinny się również otwierać po naciśnię-
ciu wbudowanego przycisku OTWÓRZ. Jeżeli tak nie jest, należy za-
mienić fazy L1 i L2 pamiętając o wcześniejszym odłączeniu napięcia.
Należy ponadto odpowiednio wyregulować oba wyłączniki krańco-
we zatrzymania awaryjnego (czerwone krzywki), tak aby ich zadzia-
łanie następowało po wyłącznikach krańcowych roboczych.
Ustalanie pozycji dolnej bramy
Aby ustawić wyłączniki krańcowe dolnego położenia bramy, należy
Konfiguracja przewodów silnika
Mechaniczne wyłączniki krańcowe
Centrala sterownicza
2 X
J -
1 1
U /
2 X
J -
1 1
V /
2 X
J -
1 1
W /
2 X
J -
0 1
X7 - J29
X7 - J34/B
X7 - J35/-
X7 - J34/A
X7 - J29
X7 - J35/+
Ustawianie mechanicznych wyłączników
11
krańcowych
Silniki o dużych rozmiarach - 7 krzywek
7 biały Wyłącznik krańcowy dodatkowy 2 ZAMYKANIE
6 zielony Wyłącznik krańcowy dodatkowy 2 OTWIERANIE
5 biały Wyłącznik krańcowy dodatkowy 1 ZAMYKANIE
4 czerwony Wyłącznik krańcowy bezpieczeństwa ZAMYKANIE
3 biały Wyłącznik krańcowy ZAMYKANIE
2 czerwony Wyłącznik krańcowy bezpieczeństwa OTWIERANIE
1 zielony Wyłącznik krańcowy OTWIERANIE
B
A
Przewód
Silnik
1
U
2
V
3
W
Mostek
-
Szary
Wtyczka AMP
Wtyczka AMP
Zielony
Wtyczka AMP
Biały
Wtyczka AMP
Różowy
Wtyczka AMP
Żółty
Wtyczka AMP
Brązowy
wykonać poniższe czynności (rys. 11):
Ustawić bramę w wymaganej pozycji ZAMKNIĘCIA.
Ustawić krzywkę 3 Ei (białą) tak, aby uruchomić wyłącznik krań-
cowy.
Dokręcić śrubę mocującą A.
Dokładniejszą regulację umożliwia śruba B.
Ustawić bramę w wymaganej pozycji OTWARCIA.
Ustawić krzywkę 1 Eh (zieloną) tak, aby uruchomić wyłącznik krań-
cowy.
Dokręcić śrubę mocującą A.
Dokładniejszą regulację umożliwia śruba B .
Krzywki bezpieczeństwa 2 SEi i 4 SEh (czerwone) należy wyre-
gulować tak, aby zadziałały natychmiast po przekroczeniu krzywki
roboczej.
Krzywki bezpieczeństwa 2 SEi i 4 SEh (czerwone) są fabrycznie
wyregulowane tak, iż włączają się po krzywkach roboczych.
Po teście funkcjonalnym sprawdzić, czy śruby mocujące są prawi-
dłowo dokręcone.
Wyłączniki krańcowe dodatkowe 8 P2i i 7 P2h to styki NC o poten-
cjale zerowym, a wyłączniki krańcowe dodatkowe 6 P1i i 5 P1h to
styki przełączeniowe o potencjale zerowym.
W trybie półautomatycznym wyłącznik krańcowy 6 jest wykorzy-
stywany jako wyłącznik wstępny. Należy go więc wyregulować tak,
aby zadziałał w momencie, gdy brama znajduje się 5 cm od ziemi.
W trybie manualnym nie trzeba go regulować, lecz jest wykorzy-
stywany jako styk o potencjale zerowym!
10
Mechaniczne wyłączniki krańcowe
Typy o małych rozmiarach Typy o dużych rozmiarach
Ustawianie mechanicznych wyłączników
krańcowych
Silniki o małych rozmiarach - 8 krzywek
}
8 biały Wyłącznik krańcowy dodatkowy 2 ZAMYKANIE
Opcja
7 zielony Wyłącznik krańcowy dodatkowy 2 OTWIERANIE
6 biały Wyłącznik krańcowy dodatkowy 1 ZAMYKANIE
5 zielony Wyłącznik krańcowy dodatkowy 1 OTWIERANIE
4 czerwony Wyłącznik krańcowy bezpieczeństwa ZAMYKANIE
3 biały
2 czerwony Wyłącznik krańcowy bezpieczeństwa OTWIERANIE
1 zielony
Wyłącznik krańcowy ZAMYKANIE
Wyłącznik krańcowy OTWIERANIE
}
Opcja
Polski – 5
