Description des paramètres
6-71 Mise échelle min. s.born.X45/1
Range: Fonction:
0.00% [0.00 - Mettre à l'échelle la valeur min. de sortie
*
200.00%] du signal analogique sélectionné à la
borne X45/1, comme % de la valeur max.
du signal. Par exemple, si l'on souhaite 0
mA (ou 0 Hz) à 25 % de la valeur
maximum de sortie, alors programmer la
valeur 25 %. La mise à l'échelle de valeurs
jusqu'à 100 % ne peut jamais dépasser le
réglage correspondant du
paramétre 6-72 Mise échelle max.
s.born.X45/1.
6-72 Mise échelle max. s.born.X45/1
Range: Fonction:
100% [0.00 - Mettre à l'échelle la valeur maximale de sortie
*
200.00%] du signal analogique sélectionné à la borne
X45/1. Régler la valeur à la valeur maximale
pour le signal du courant de sortie. La sortie
peut être mise à l'échelle pour donner un
courant inférieur à 20 mA à l'échelle totale ou
égal à 20 mA pour une sortie inférieure à
100 % pour la valeur de signal maximale. Si
20 mA est le courant de sortie requis pour
une valeur comprise entre 0 et 100 % de la
sortie à l'échelle totale, programmer la valeur
du pourcentage dans le paramètre, à savoir
50 % = 20 mA. Si un courant compris entre 4
et 20 mA est requis comme sortie maximale
(100 %), la valeur du pourcentage est calculée
de la façon suivante (exemple dans lequel la
sortie max. requise est 10 mA) :
I mA
PLAGE
I mA
SOUHAITÉ MAX
20 − 4 mA
= x 100 % = 160 %
10 mA

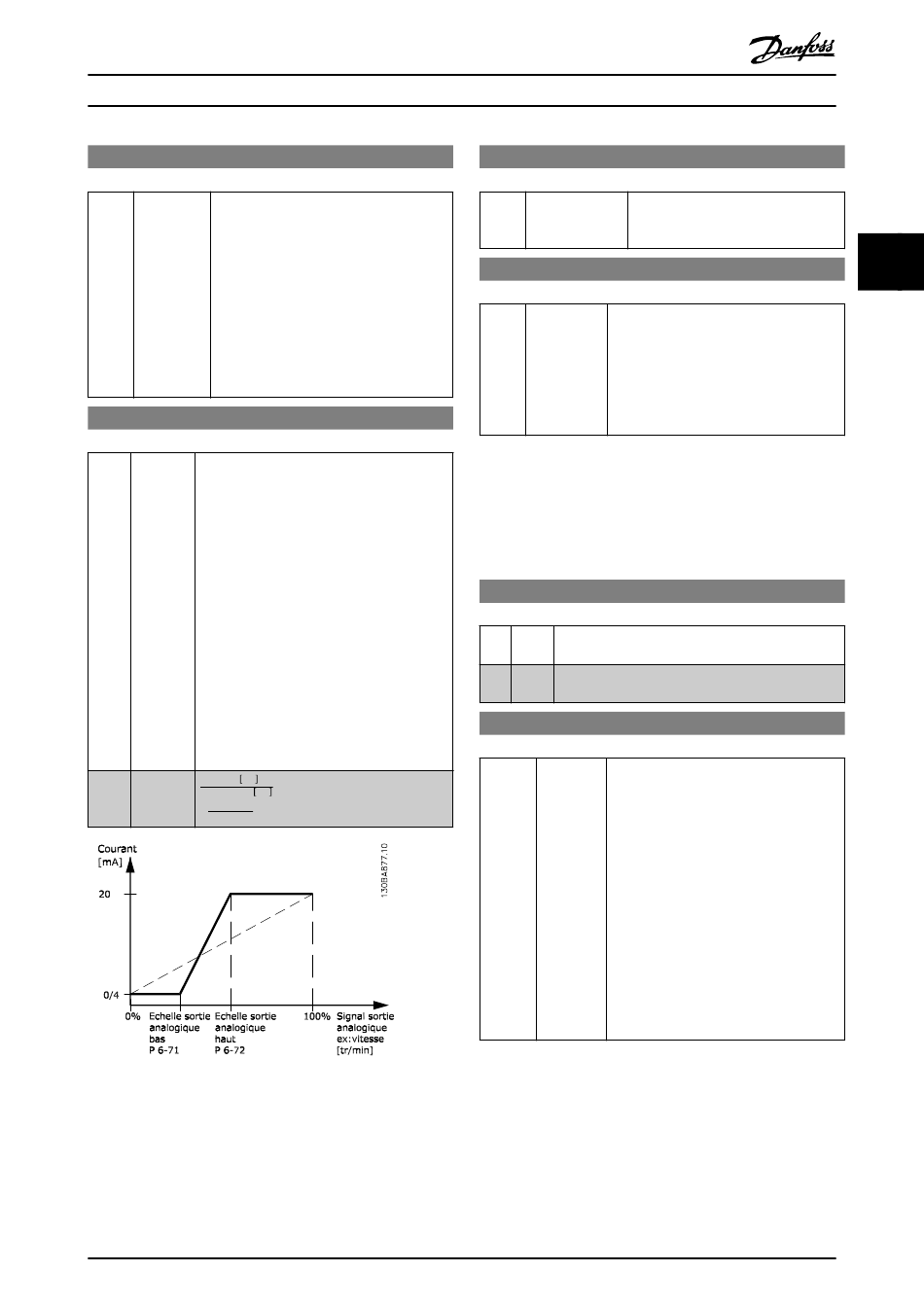

Illustration 3.45 Échelle maximale de sortie
MG33MK04
Guide de programmation
x 100 %
Danfoss A/S © 05/2015 Tous droits réservés.
6-73 Ctrl par bus sortie borne X45/1
Range: Fonction:
0.00% [0.00 - 100.00%] Maintient le niveau de la sortie
*
analogique 3 (borne X45/1) si
contrôlée par le bus.
6-74 Tempo prédéfinie sortie borne X45/1
Range: Fonction:
0.00% [0.00 - Maintient le niveau préréglé de la sortie
*
100.00%] analogique 3 (borne X45/1).
Si une temporisation du bus a lieu et une
fonction de temporisation est
sélectionnée au paramétre 6-70 Sortie
borne X45/1, la sortie est prédéfinie sur ce
niveau.
3.8.9 6-8* Sortie ANA 4 MCB 113
Par. de configuration de mise à l'échelle et limites de
l'entrée analogique 4, bornes X45/3 et X45/4. Les sorties
analogiques sont des sorties de courant : 0/4 à 20 mA. La
résolution sur la sortie analogique est de 11 bits.
6-80 Sortie borne X45/3
Option: Fonction:
Sélectionner la fonction de la borne X45/3 comme
sortie de courant analogique.
[0] Inactif Choix disponibles identiques à ceux du
*
paramétre 6-70 Sortie borne X45/1.
6-81 Mise échelle min. s.born.X45/3
Option: Fonction:
[0.00%] 0.00 - Met à l'échelle la valeur minimale de
*
200.00% sortie du signal analogique sélectionné à
la borne X45/3. Mettre à l'échelle la valeur
minimale sous forme de pourcentage de
la valeur de signal maximale, p. ex. 0 mA
(ou 0 Hz) est requis à 25 % de la valeur
de sortie maximale, par conséquent la
valeur 25 % est programmée. La valeur ne
peut jamais dépasser le réglage corres-
pondant du paramétre 6-82 Mise échelle
max. s.born.X45/3 si cette valeur est
inférieure à 100 %.
Ce paramètre est actif lorsque la carte
®
VLT Extended Relay Card MCB 113 est
installée sur le variateur de fréquence.
