2-1 Panneaux de commande

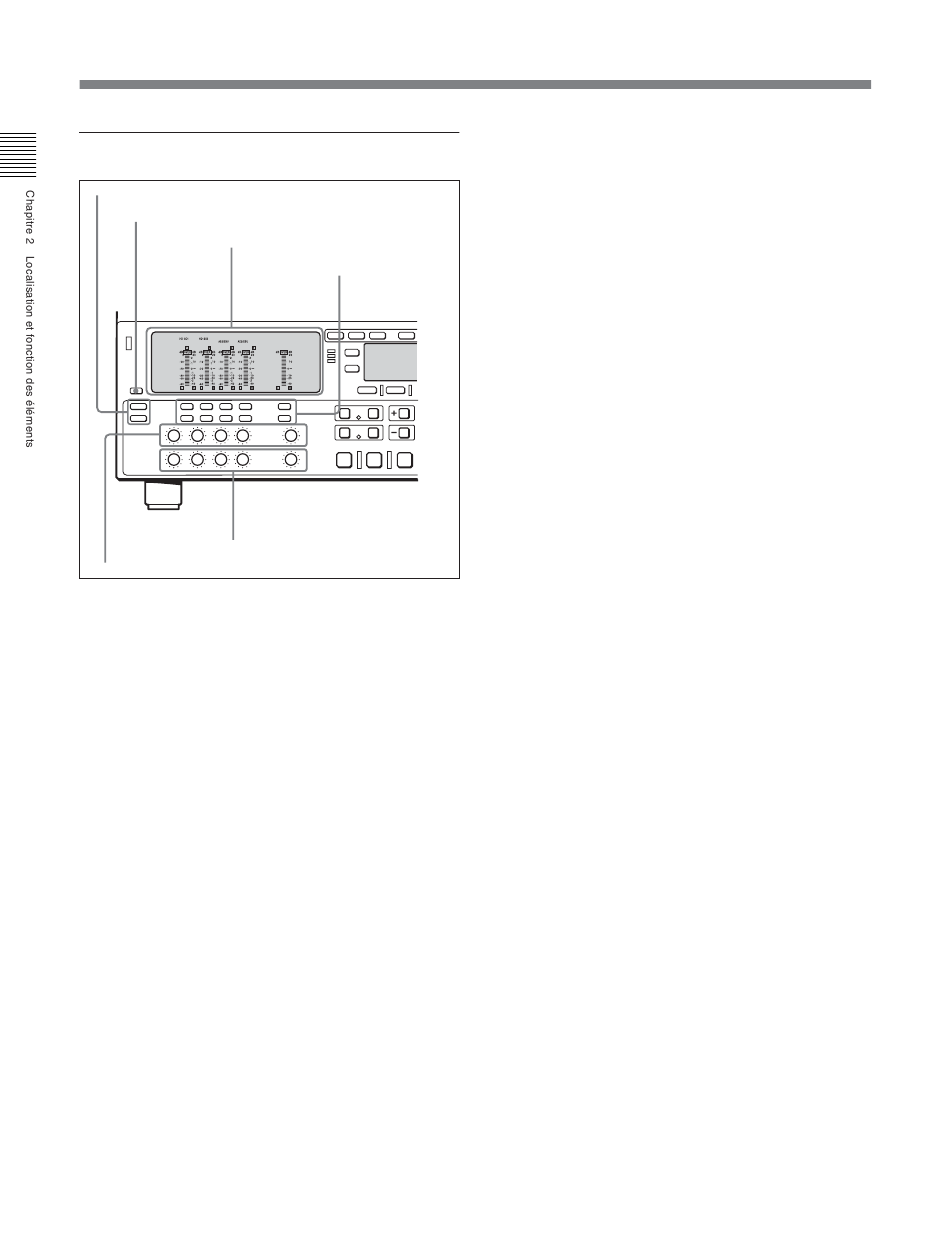

1 Section de contrôle audio
1 Sélecteurs de fonction audio
2 Touche DISPLAY FULL/FINE
3 Section afficheur des réglages audio
6 Commandes PB
5 Commandes REC
Dans la section de contrôle audio, vous pouvez
sélectionner et afficher des signaux d'entrée et de
sortie pour les canaux audio.
1 Sélecteurs de fonction audio
Touche de mode de sélection de signal d'entrée
(INPUT): Met l'appareil en mode de sélection de
signal d'entrée. Sur l'afficheur des réglages audio,
les indicateurs clignotent pour indiquer le signal
actuellement sélectionné pour chaque canal (SDI,
AES/EBU ou ANA). Les touches de sélection du
signal audio sont alors utilisables pour
sélectionner le signal à entrer à chaque canal.
Vous pouvez sélectionner les signaux suivants
respectivement pour les canaux d'entrée audio 1 à
4:
• Pour le canal d'entrée 1: SDI-1, SDI-5, AES/
EBU-1 ou ANALOG-1
• Pour le canal d'entrée 2: SDI-2, SDI-6, AES/
EBU-2 ou ANALOG-2
• Pour le canal d'entrée 3: SDI-3, SDI-7, AES/
EBU-3 ou ANALOG-3
• Pour le canal d'entrée 4: SDI-4, SDI-8, AES/
EBU-4 ou ANALOG-4
Pressez à nouveau cette touche pour quitter le
mode de sélection de signal d'entrée et passer en
mode de sélection de signal à contrôler.
2-4
Chapitre 2 Localisation et fonction des éléments
Touche de mode de réglage de mélange
(MIXING): Met l'appareil en mode de réglage de
4 Touches de
sélection du signal
de contrôle audio
Voir l'explication sur les sélecteurs de signal audio à la
page 2-5 pour l'exploitation en mode de sélection de signal
d'entrée, mode de réglage de mélange et mode de sélection
de signal à contrôler.
2 Touche d'affichage complet/fin (DISPLAY
FULL/FINE)
Commute le mode d'affichage des vumètres sur
l'afficheur des réglages audio entre FULL et FINE.
FULL: L'affichage couvre la plage de –60 dB à 0 dB
FINE: L'affichage est agrandi, par pas de 0,25 dB.
mélange. Sur l'afficheur des réglages audio,
l'indicateur MIX clignote. Les touches de
sélection du signal audio sont alors utilisables
pour spécifier les signaux de canal d'entrée
qtœêseront enregistrés sur chaque piste audio de la
bande.
Pressez à nouveau cette touche pour quitter le
mode de réglage de mélange et passer en mode de
sélection de signal à contrôler.
ou –40 dB à +20 dB, comme sélectionné au menu
d'implantation poste 806. En ce mode, le segment
de l'affichage correspondant au niveau audio
actuel et tous les segments inférieurs s'allument.
Un segment indiquant le niveau de référence
s'allume. En ce mode, seul le segment de
l'affichage correspondant au niveau audio actuel
s'allume. Si le niveau audio dépasse le niveau
maximum de l'affichage, le segment supérieur
clignote. Si le niveau est inférieur au niveau
minimum, le segment inférieur clignote.
