Paramétrage rapide:
Si la fonction de nettoyage est activée par la détection de sur couple, il faut régler la fonction de surveillance de la charge au préalable, Voir section
7.4
Régler P1-01 à P1-10. L'optimiseur d'énergie P1-06 doit être inactif.
Régler P1-14= 101 pour accéder au menu étendu.
Régler les vitesses de nettoyage P2-05 et P2-06
Activer la fonction de nettoyage en P8-03. Le réglage de P8-03 n'est pas nécessaire si la fonction est activée par une entrée logique.
o
0: Désactivée
o
1: Activée au démarrage / activation
o
2: Activée au démarrage / activation ou lorsqu'un sur couple est détecté
o
3: Activé lorsqu'un sur couple est détecté
Régler le temps de nettoyage P8-04. C'est le temps imparti pour chaque segment, accélération incluse.
Régler la rampe P8-05. C'est la rampe d'accélération aux vitesses de nettoyage 1 et 2.
7.6. Protection contre les blocages de pompe
Cette fonction est utilisée pour remettre en route la pompe après une période d'inactivité. Lorsque le moteur n'a pas fonctionné pendant une période pré
définie un cycle de mouvement est effectué sur la pompe. Cette fonction est activable lorsque le régulateur PID est utilisé et le compteur activé par la mise en
veille du variateur. Cette fonction est utilisée pour éviter les blocages de pompes, ou leur dégradation suite à une période d'inactivité. Cette fonction peut
également être utile pour éviter la dégradation du lubrifiant des roulements des ventilateurs.
Fonctionnement:
La période de repos autorisée est à régler en P8-01. Lorsque le régulateur PID entre en mode veille, un compteur est activé. Lorsque le compteur dépasse la
valeur réglée en P8-01 un cycle de mouvement pré défini est activé. Lorsque le cycle est terminé le variateur revient automatiquement en mode veille. Le
compteur interne est remis à zéro lorsque le variateur quitte le mode veille ou après la fin d'un cycle de mouvement.
Le cycle de mouvement se règle via deux paramètres. P8-02 (temps de cycle) et P2-07 (Vitesse pré réglée 7) qui est la vitesse à laquelle va s'effectuer le cycle. Le
temps de cycle inclue le temps d'accélération mais pas le temps de décélération.

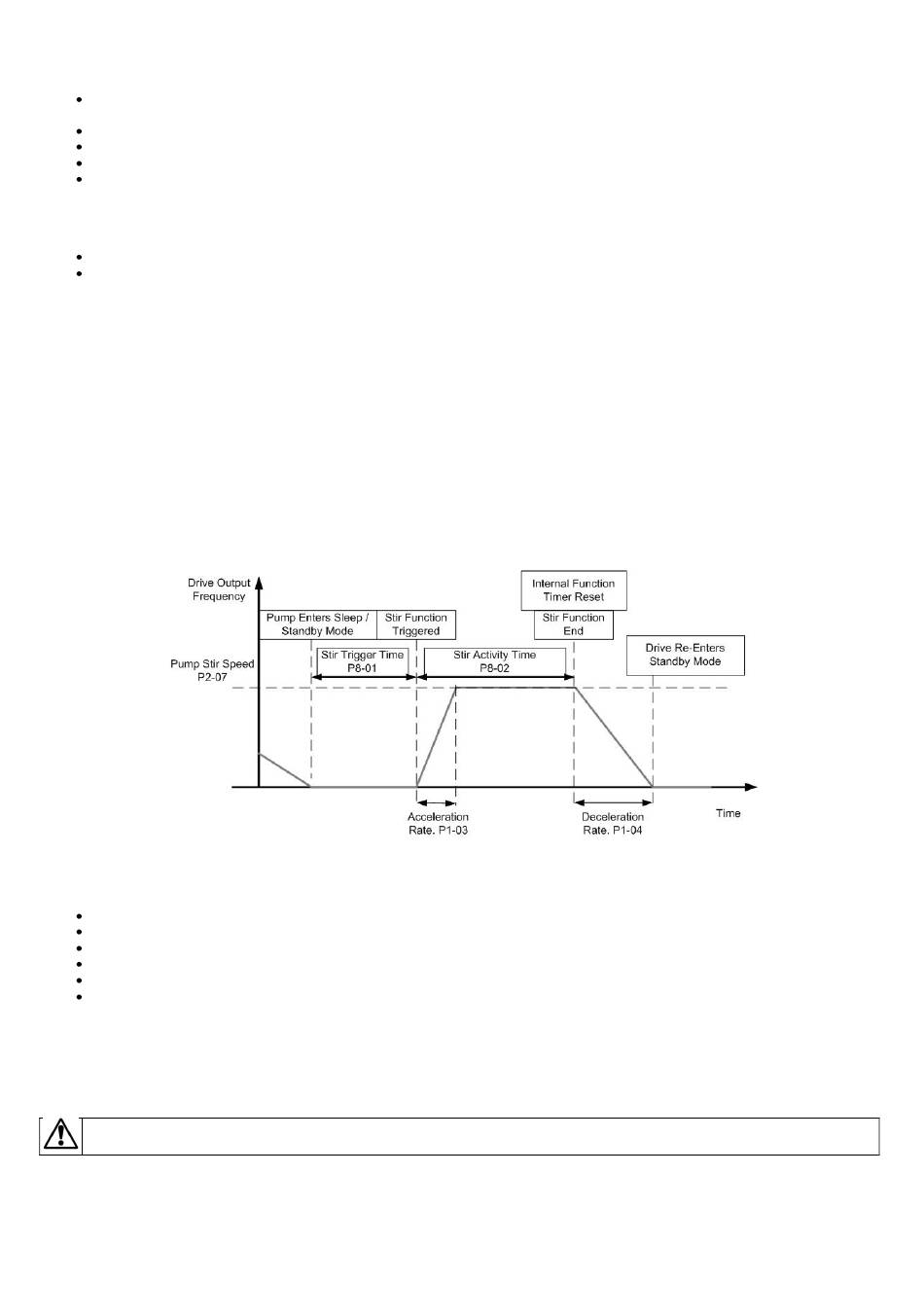

Le cycle de mouvement est décrit ci-dessous:
En mettant (P8-01) ou (P8-02) à 0 désactive la fonction. Elle est désactivée par défaut.
Paramétrage rapide:
Régler P1-01 à P1-10. L'optimiseur d'énergie P1-06 doit être inactif.
Régler P1-14= 201 pour accéder aux paramètres du groupe 8
Régler les paramètres du groupe 3 relatifs au régulateur PID
Régler la vitesse pendant le cycle en P2-07
Régler le temps de mise en veille avant le lancement du cycle en P8-01.
Régler le temps de cycle en P8-02
7.7. Fonction Bypass
Cette fonction permet au moteur d'être alimenté soit par le variateur (vitesse variable) ou par le réseau en direct (vitesse fixe). Cette fonction Bypass nécessite
des composants externes et des connexions électriques permettant de créer le système de Bypass qui ne sont pas fournis avec le variateur et sont sous la
responsabilité de leur créateur.
Attention: Le schéma électrique fourni ci dessous ne l'est qu'à titre d'informations. La conception, installation, mise en service et maintenance du
système doivent être effectués uniquement par un personnel qualifié et expérimenté.
Cette fonction Bypass permet au variateur de basculer automatiquement vers le réseau en direct lorsque ce dernier se met en défaut ou lorsque le mode feu est
activé ou si l'entrée dédiée est activée.
Invertek Drives Ltd recommande l'utilisation de trois contacteurs pour la création du circuit de basculement (Bypass). Un verrouillage mécanique et électrique
sont recommandés pour protéger des problèmes de contacteur et éviter tout dommage au système le cas échéant.
Optidrive ODV-2 User Guide Revision 1.00
www.invertek.co.uk
23
