Paramétrage rapide:
Sur tous les variateurs
Régler P1-01 à P1-10. L'optimiseur d'énergie P1-06 doit être inactif.
Régler P1-14= 101 pour accéder au menu étendu.
Sur le variateur maître
Dans le Menu 3, Configurer les paramètres de la régulation PID
S'assurer que l'adresse réglée en P5-01 est bien à (1)
Régler P8-14=2 pour activer la fonction de mise en cascade des pompes variables
Régler le nombre d'esclaves (variateur maître exclu) en P8-15
Régler les vitesses limite pour l'activation/désactivation des pompes à démarrage direct comme suit:
o
P8-17: Vitesse d'activation pompe direct
o
P8-18: Vitesse de coupure pompe direct
Régler un temps de mise en route (minimum 10 secondes) in P8-19. Le temps réglé en P8-19 doit être suffisant pour que le signal de retour PID soit
stable.
S'il faut équilibrer les temps de fonctionnement des esclaves, alors la différence de temps de fonctionnement entre les différentes pompes esclaves
maximum autorisée doit être réglée en P8-16.
Sur les variateurs esclaves
Régler le mode fonctionnement en P1-12 = 5 (esclave)
Régler l'adresse unique de chaque esclave en P5-01 à partir de 2 (2, 3, 4, 5...)
7.3. Réglage de l'intervalle de maintenance et RAZ
Optidrive HVAC possède une fonction de compte à rebours associée à un logo qui s'affiche sur l'afficheur principal et une sortie logique programmable
informant de la maintenance de l'appareil à l'opérateur. Cet intervalel de maintenance est bien sûr personnalisable et utilise le temps de fonctionnement du
variateur.
Fonctionnement:
L'intervalle de maintenance est à activer et à régler en P6-24. Si P6-24 = 0 l'intervalle de maintenance est désactivé. L'échelle de réglage de (P6-24) est de 1 à
60000 heures (5000 heures par défaut). L'accès aux parameters du groupe est permis uniquement lorsque le mot de passé est réglé en P1-14 (Le mot de passe
par défaut est 201). Le compte à rebours commence lorsque le paramètre P6-24 est réglé. Le nombre d'heure avant maintenance est indiqué en P0-22.
Lorsque le compte à rebours est terminé (P0-22 = 0) Optidrive HVAC peut indiquer la maintenance par différents moyens:

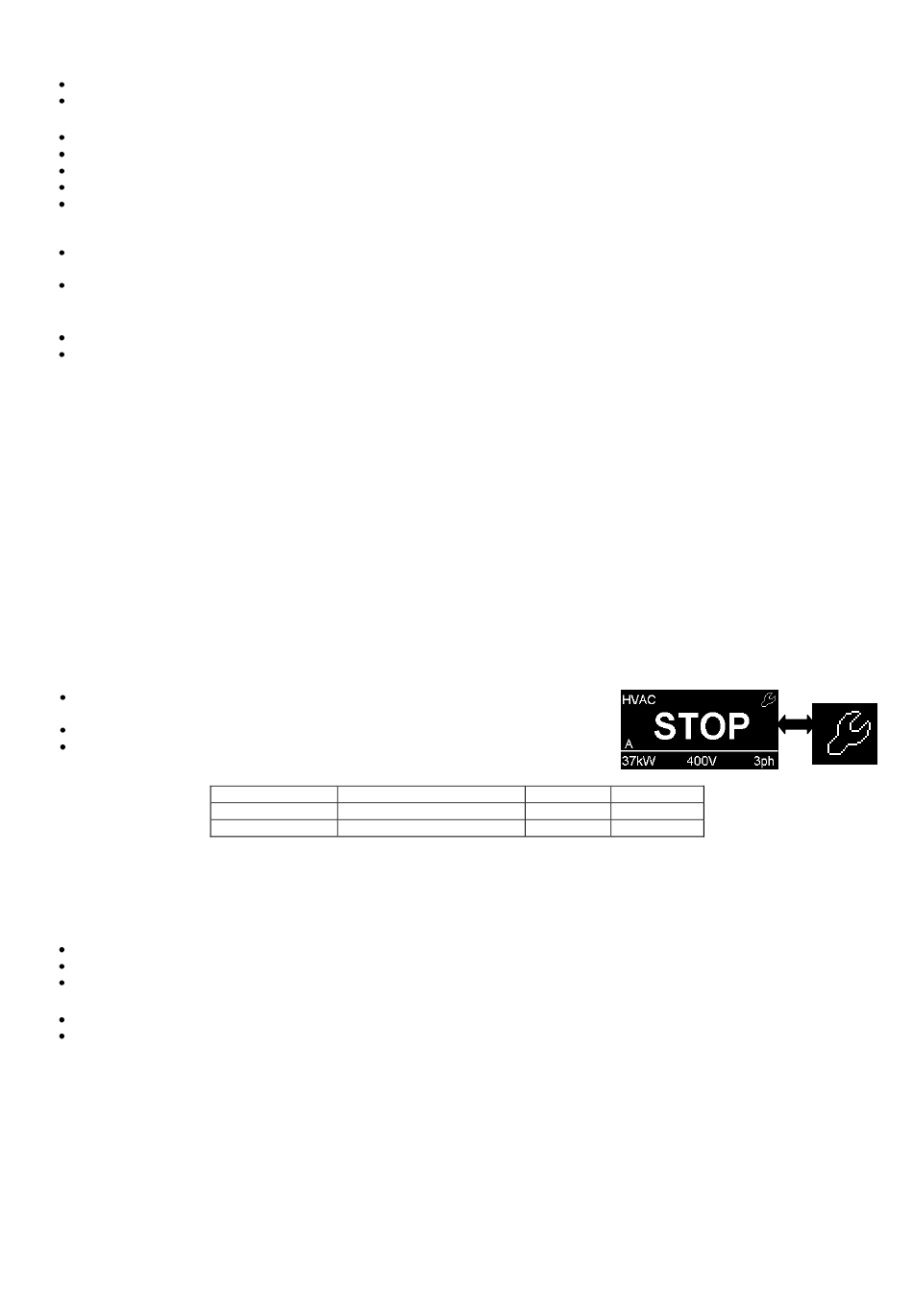

Le
symbole
maintenance
en alternance avec l'indication de l'adresse du variateur sur le réseau.
Un des relais de sortie peut être configuré pour donner le signal de maintenance.
Un bit dans le mot de statut est devient actif (voir section correspondante).
Les paramètres suivant permettent de configurer une sortie relais pour indiquer la maintenance .
Lorsque la maintenance à été effectuée, le compte à rebours peut être réinitialise en réglant P6-25 = 1. Le compte à rebours commence. Il faut avoir accès aux
paramètres étendus pour effectuer ces réglages (P1-14 = 201 par défaut) .
Paramétrage rapide:
Réglage du compte à rebours
Régler P1-14 = 201 pour accéder au paramètres du groupe 6
Régler le nombre d'heures en P6-24 (Défaut 5000).
Si une sortie logique est nécessaire alors il faut régler (P2-15 ou P2-18 = 10).
Réinitialisation du compte à rebours
Régler P1-14 = 201 pour accéder au paramètres du groupe 6
Régler P6-25 = 1, pour réinitialiser le compte à rebours.
20
Optidrive ODV-2 User Guide Revision 1.00
est
automatiquement
Paramètre
Déscription
P2-15
Fonction de la sortie relais 1
P2-18
Fonction de la sortie relais 1
affiché
sur
l'écran
Borne
14 / 15
16 / 17 / 18
www.invertek.co.uk
OLED
Valeur
10
