7.4. Fonction de surveillance de la charge
La fonction de surveillance de la charge assure une protection contre le sur/sous couple de la charge connectée. Cette fonction est trés utile pour détecter les
moteurs calés, les bloquages de pompes ou protéger contre le fonctionnement à sec des pompes.
Cette fonction utilise une courbe de couple standard, enregistrée en mémoire, et le variateur compare en permanence le courant consommé à cette courbe
pendant le fonctionnement. Si le courant/couple ne se trouve plus dans les limites autorisées pendant un temps spécifié, le variateur se met en défaut. Optidrive
HVAC utilise 5 points de mesures du courant en fonction de la fréquence pour modéliser le fonctionnement normal.

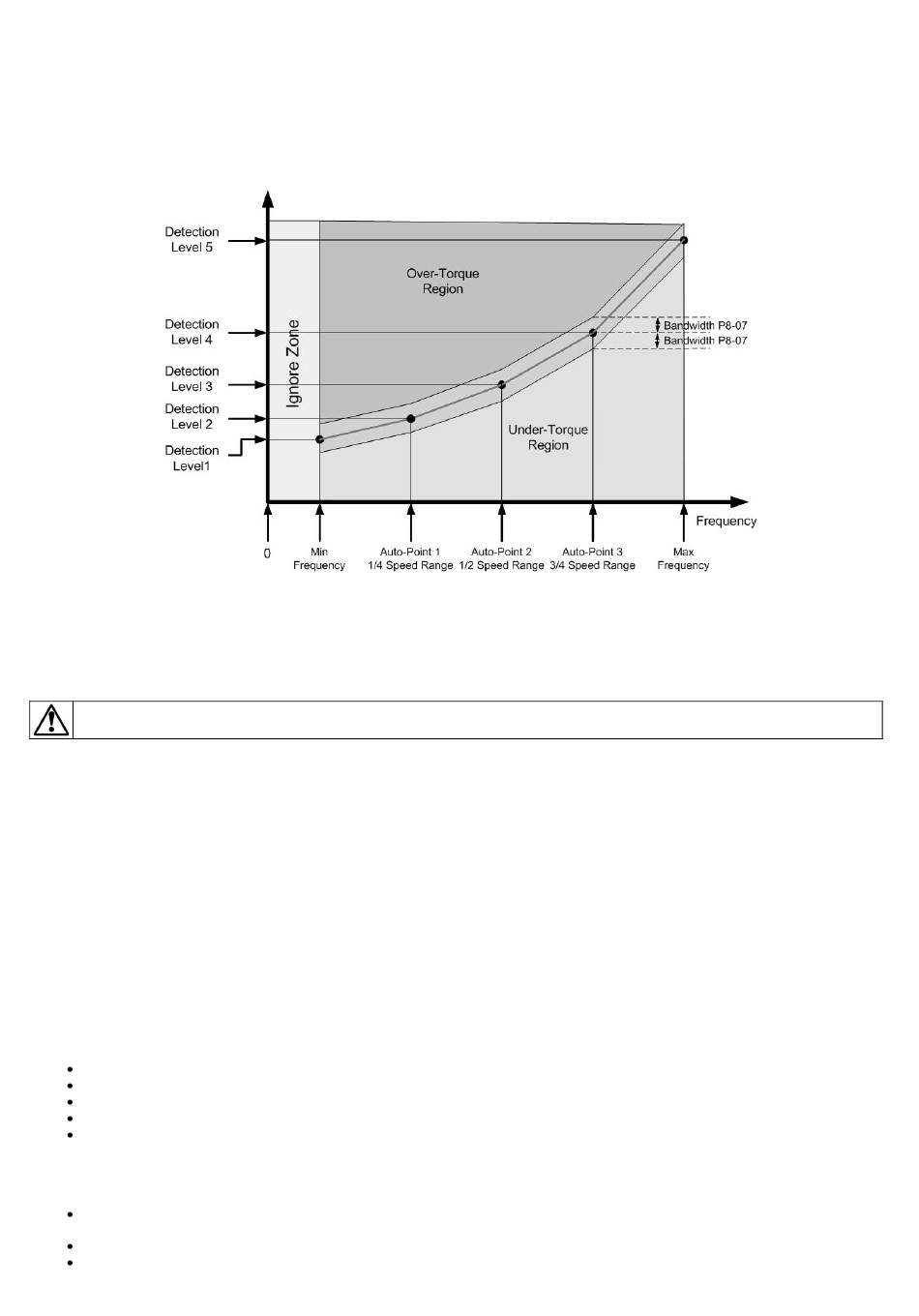

La représentation graphique de cette fonction est montrée ci dessous:
Fonctionnement:
Pour utiliser cette fonction, la courbe standard du courant en fonction de la vitesse doit être établie. Le réglage et la courbe de cette fonction sont normalement
établis à la fin de la mise en service du matériel.
La courbe de fonctionnement standard est établie par une séquence de mesures automatique. Cette séquence de mesure est active lorsque que la fonction de
surveillance de la charge a été activée (8-06 différent de 0). Après l'activation de la fonction, lorsque que variateur démarre pour la première fois, le variateur
accélère jusqu'à sa fréquence maximum (P1-01). Pendant ce temps 5 mesures de courant espacées sont établies et le variateur retourne à sa vitesse de
consigne. Pour refaire la séquence de mesure, la fonction de surveillance de la charge doit être désactivée (P8-06 = 0) puis réactivée (P8-06 <> 0).
Attention: La séquence de mesure automatique écrase la vitesse de consigne et le variateur va aller à sa consigne maximum (P1-01). S'assurer que
le système se trouve dans des conditions favorables pour fonctionner à cette vitesse.
Les vitesses/fréquences maximum (P1-01) et minimum (P1-02) peuvent être modifiés après la séquence de mesure automatique sans en affecter les résultats.
Lorsque le système fonctionne en dehors des plages maximum et minimum de vitesse, la fonction est simplement désactivée.
Le paramètre P8-06 qui active la fonction de surveillance permet aussi de choisir le type de détection à activer (sous couple (P8-06=1), sur couple (P8-06=2), les
deux (P8-06=3)).
Une tolérance de détection est réglable en P8-07, en Ampères (A). Cette valeur est appliquée symétriquement et permet d'accepter des variations dans la
mesure de courant. La valeur étant appliquée symétriquement, la largeur de bande totale est de 2 x P8-07. Les valeurs mesurées pendant l'Auto paramétrage
sont enregistrées en P0-58.
En complément de la largeur de bande (P8-07) un délai peut être spécifié en P8-08 lorsque le variateur fonctionne dans les zones de sur couple ou sous couple
afin d'éviter de déclencher si la charge est dans un état temporaire ou transitionnel.
Optidrive HVAC se met immédiatement en défaut en cas de détection de sous / sur couple pendant un temps supérieur à P8-08 et le moteur s'arrête alors en
roue libre. Le code erreur s'affiche sur l'écran OLED et peut être acquitté en pressant la touche STOP.
Optidrive HVAC peut effectuer un nettoyage automatique de la pompe lorsque la fonction de surveillance de la charge a détecté un sur couple. Voir section 13.5,
pour plus d'information.
: Sur couple détecté causant la mise en défaut du variateur (Code erreur 24)
Code erreur:
: Sous couple détecté causant la mise en défaut du variateur (Code erreur 25)
Paramétrage rapide
Lire la note d'attention liée à cette fonction (au dessus)
Régler les limites de vitesse maximum et minimum (P1-01 & P1-02).
Régler P1-01 à P1-10. L'optimiseur d'énergie P1-06 doit être inactif.
Régler P1-14= 101 pour accéder au menu étendu.
Activer la fonction de surveillance de la charge en P8-06
o
0: Désactivée
o
1: Détection sous couple (problème de courroie / fonctionnement à sec / problème de turbine)
o
2: Détection sur couple (Blocage de pompe)
o
3: Détection sous couple et sur couple
Régler une tolerance acceptable en P8-07. Régler une largeur de bande initiale assez large, mesure le courant pendant le fonctionnement normal,
puis réduire la largeur de bande si nécessaire.
Activer le variateur pour autoriser la séquence de mesure automatique.
Si le variateur se met en défaut, augmenter le délai en P8-08. Si un défaut se reproduit recommencer la séquence de mesure automatique.
