8.3. Exemples d'applications

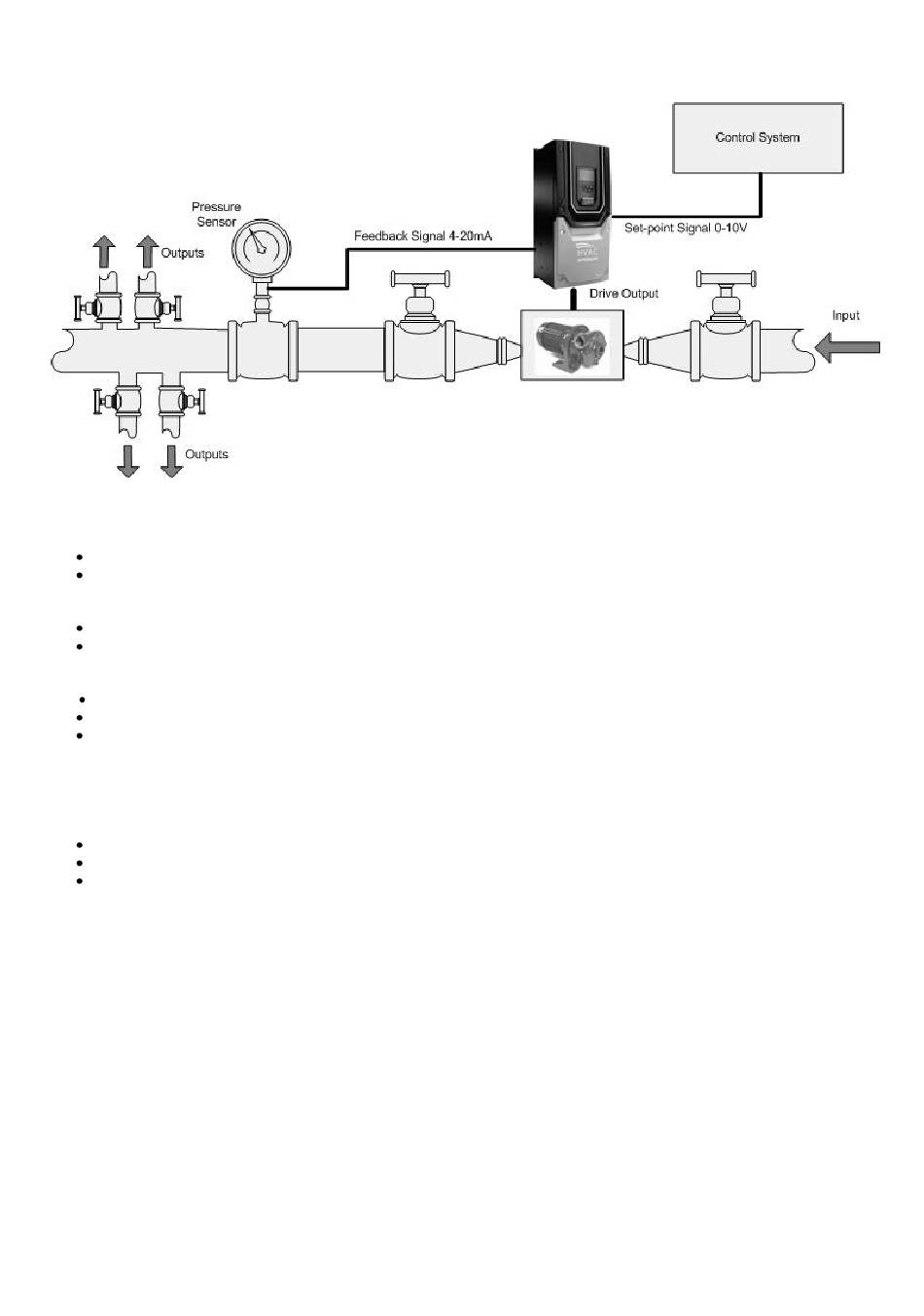

Optidrive HVAC to contrôle la pression dans un système de pompe simple
Optidrive HVAC maintien la pression en sortie de pompe à la valeur de consigne quelque soit les robinets ouverts ou fermés.
Le capteur de pression est connecté à l'entrée analogique 2 du variateur (Borne 10). En conséquence, il faut régler les paramètres suivants:
P3-10 = 0 (défaut): L'entrée analogique 2 est choisie en tant que retour de mesure
P2-33 = t 4-20: L'entrée analogique 2 accepte un signal 4-20mA et se met en défaut en cas de perte de signal
Ensuite la consigne donnée par le système de contrôle est connectée à l'entrée analogique 1 (Borne 6). Il faut régler les paramètres suivants:
P3-05 = 1: L'entrée analogique 1 est choisie en tant que consigne
P2-30 = U 0-10 (défaut): L'entrée analogique 2 accepte un signal 0-10V
Enfin le régulateur PID doit être active puis réglé.
P1-12 = 3: Active le PID
P3-04 = 0 (défaut): défini un fonctionnement en PID direct. Si la pression diminue la vitesse de la pompe est augmentée et vice versa.
En commençant par les valeurs par défaut, régler les gains P,I et D respectivement en P3-01, P3-02 et P3-03.
Mise en veille et réveil de la pompe
Si en dessous de 20Hz le fonctionnement de la pompe est jugé inefficace, alors on peut programmer une mise en veille afin d'économiser de
l'énergie. On demande au variateur de se mettre en veille s'il fonctionne à 20Hz pendant 1 minute et on lui demande de se réveiller si l'erreur
PID dépasse 10% de la mesure. On doit donc programmer :
P3-14 = 20Hz: Vitesse de mise en veille
P2-27 = 60s: Temps de fonctionnement à vitesse minimum avant mise en veille.
P3-13 = 10%: Seuil de réveil (erreur du PI en % de la mesure)
Optidrive ODV-2 User Guide Revision 1.00
www.invertek.co.uk
31
