5. Câble de commande

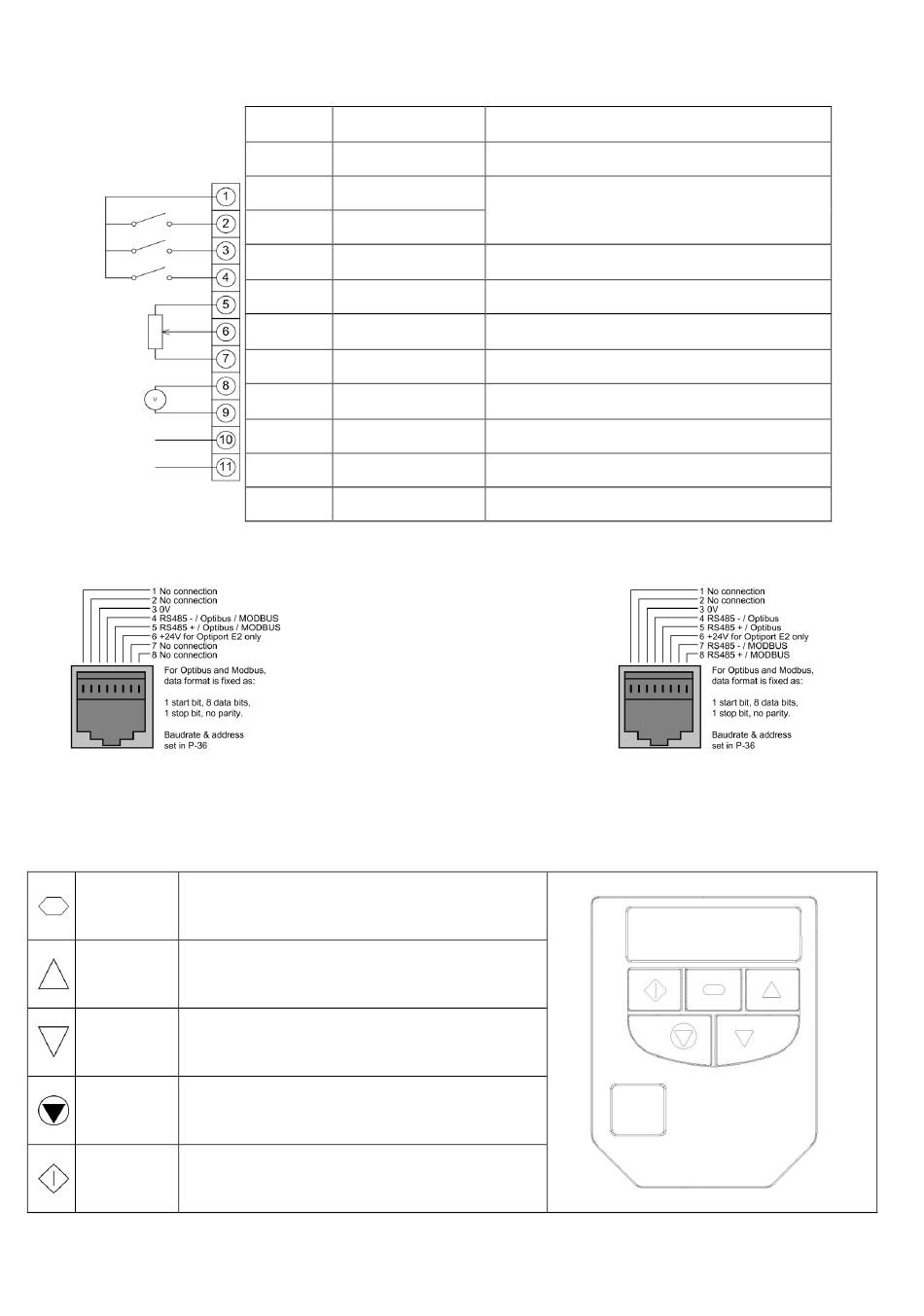

5.1. Raccordements de bornes de commande
Raccordements par
défaut
5.2. Connexion de données RJ45
Pour les variateurs dotés de logiciels V1.00 & V1.01
6. Fonctionnement
6.1. Utilisation du clavier
Le variateur est configuré et son fonctionnement est contrôlé par le biais d'un clavier et d'un affichage.
Permet d'afficher des informations en temps réel, d'accéder
NAVIGATE
et de quitter le mode de modification des paramètres et
(NAVIGATION)
d'enregistrer les modifications de paramètres.
Permet d'augmenter la vitesse en mode temps réel ou
UP (HAUT)
d'augmenter les valeurs de paramètres en mode de
modification de paramètres.
Permet de réduire la vitesse en mode temps réel ou de
DOWN (BAS)
réduire les valeurs de paramètres en mode de modification
de paramètres.
Permet de réinitialiser un défaut variateur.
RESET / STOP
En mode clavier, permet d'interrompre le fonctionnement
(RAZ / ARRET)
d'un variateur en marche.
En mode clavier, permet de mettre en marche un variateur
START
arrêté ou d'inverser la rotation lorsque le mode clavier bi-
(MARCHE)
directionnel est activé.
Guide de l'utilisateur Optidrive E2
Borne de
Signal
commande
1
+24 V sortie utilisateur,
2
Entrée numérique 1
3
Entrée numérique 2
Entrée numérique 3 /
4
Entrée analogique 2
5
+10 V sortie utilisateur
Entrée analogique 1/
6
Entrée numérique 4
7
0 V
Sortie analogique /
8
Sortie numérique
9
0 V
10
Relais commun
11
Relais sans contact
Pour un complément d'informations de
positionnement de registres RTU MODBUS,
se reporter au Guide de l'utilisateur avancé
Optidrive E2 ou à la note Application AN-
ODE-01.
Lors de l'utilisation de la commande
MODBUS, les entrées analogiques et
numériques peuvent être configurées,
comme illustré à la section 8.3 Mode de
commande MODBUS (P12= 3ou 4).
www.invertek.co.uk
Description
+24 V, 100 mA.
Logique positive
Plage de tension d'entrée « Logique 1 » : 8V ... 30V CC
Plage de tension d'entrée « Logique 0 » : 0 V ... 2V CC
Numérique : 8 à 30 V
Analogique : 0 à 10 V, 0 à 20 mA ou 4 à 20 mA
+10 V, 10 mA, 1 kΩ minimum
Analogique : 0 à 10 V, 0 à 20 mA ou 4 à 20 mA
Numérique : 8 à 30 V
Masse utilisateur branchée à la borne 9
Analogique : 0 à 10 V, 20 mA maximum
Numérique : 0 à 24 V
Masse utilisateur branchée à la borne 7
Contact 250 Vca, 6 A / 30 Vcc, 5 A
Pour les variateurs dotés de logiciels V1. .02 et ultérieurs
