DAB evoplus + V2.0 Mode D'emploi page 157

потім натисніть і відпустіть центральну кнопку.
Для зміни налаштувань використовуйте ліву та праву кнопки
Для підтвердження зміни параметра натисніть на 3 секунди центральну кнопку
«ОК». Підтвердження показується таким символом:

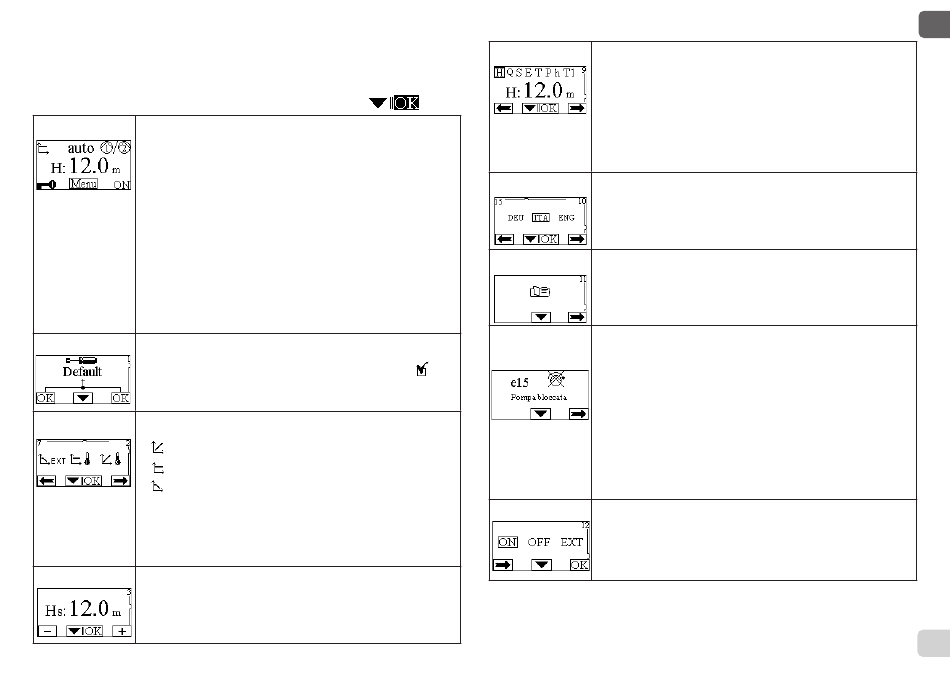

На Головній сторінці графічно представлені всі основні налаштування
Home Page
системи. Символ в лівому верхньому кутку показує обраний метод
регуляції. Символ вгорі в центрі показує обраний режим роботи (auto
або economy).
Символ у верхньому правому куті показує наявність одинарного
інвертора або подвійного. Символ який обертається або показує, який
з циркуляційних насосів працює.
У центрі Головної сторінки показаний параметр тільки для візуалізації,
який може бути вибраний з невеликого переліку параметрів на Сторінці
9.0 меню.
З Головної сторінки можна відкрити сторінку налаштування контрасту
дисплею: тримайте натиснутою приховану кнопку, потім натисніть і
відпустіть праву кнопку.
Циркуляційні насоси EVOPLUS SMALL мають меню користувача, в яке
можна зайти з Головної сторінки, натиснувши та відпустивши центральну
кнопку «Меню».
На Сторінці 1.0 встановлюються заводські налаштування, натиснувши
Сторінка 1.0
одночасно на 3 секунди ліву і праву кнопку.
Встановлення заводських налаштувань показується символом
з написом «Default»
На Сторінці 2.0 задається метод регуляції. Можна вибрати один з
Сторінка 2.0
наступних режимів:
1 = Регуляція пропорційного диференціального тиску.
2 = Регуляція постійного диференціального тиску.
3 = Регуляція за постійною кривою зі швидкістю
обертання, заданої на дисплеї.
На сторінці 2.0 показуються 3 символу, що позначають:
- центральний символ = поточне налаштування;
- символ праворуч = подальше налаштування;
- символ зліва = попереднє налаштування.
На Сторінці 3.0 задається контрольне значення регуляції.
Сторінка 3.0
Залежно від типу регуляції, обраного на попередній сторінці, контрольне
значення, що задається буде напором або, в разі Постійної Кривої,
процентне значення, що відноситься до швидкості обертання.
Сторінка 9.0
Сторінка 10.0
Сторінка 11.0
Архив сигна-
лизаций
поруч
Сторінка 13.0
На сторінці 9.0 можна вибрати параметр для його візуалізації на Головній
сторінці:
H: Заміряний натиск в метрах
Q: Розрахована витрата в м3 / год
S: Швидкість обертання в оборотах за хвилину (rpm)
E: Відсутній
P: Потужність, що виробляється в Вт
h: Години роботи T: Відсутній
T1: Відсутній
На сторінці 10.0 можна вибрати мову візуалізації повідомлень
На сторінці 11.0 можна переглянути архів сигналізацій, натиснувши праву
кнопку.
При виявленні системою аномалій, система зберігає їх в архіві
сигналізацій (максимальне число - 15 сигналізацій). На кожну збережену
сигналізацію заводиться сторінка, що складається з 3-х частин: буквено-
цифровий код, що позначає тип аномалії, симолів, графічно представляє
аномалію і повідомлення на мові, яка обрана на Сторінці 10.0, коротко
описує аномалію.
Натиснувши праву кнопку, можна переглянути всі сторінки архіву. В кінці
архіву відображено 2 запитання:
1. «Обнулити сигналізації?» Натиснувши ОК (ліва кнопка), сигналізації,
присутні в системі, обнуляться.
2. «Стерти архів сигналізацій?» Натиснувши ОК (ліва кнопка), стираються
сигналізації, збережені в архіві.
На сторінці 13.0 можна задати стан системи ON (ВКЛ.), OFF (ВИКЛ.).
При виборі ON (ВКЛ.) Насос завжди ввімкнений. При виборі OFF (ВИКЛ.)
Насос завжди вимкнений.
UA
УКРАЇНСЬКА
152
