FPZ SCL R20-MD MOR IE2 Instructions page 4

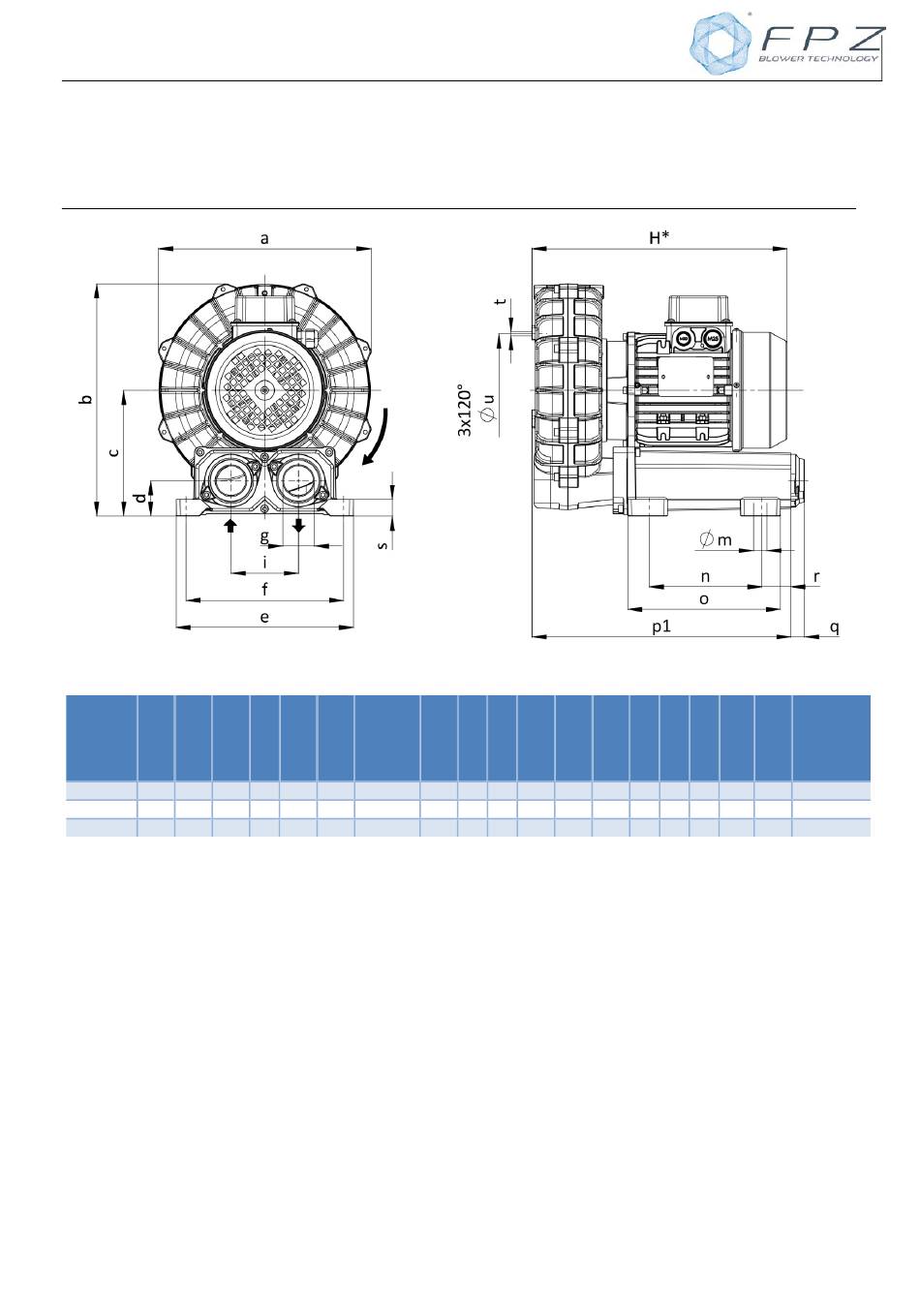

INGOMBRI
DIMENSIONS
DIMENSIONS
DIMENSIONES
ABMESSUNGEN
DIMENSÕES EXTERIORES
Misure in mm, Dimensions in mm, Dimensions en mm, Medidas in mm, Abmessungen in mm, Dimensões em mm
Mod a b c
R20-MD 283 309 167
R30-MD 319 346 187
R40-MD
350 372 197
*
Il valore indicato è riferito alla macchina con motore di lunghezza massima.
*
The value indicated refers to the machine with motor of maximum length.
*
La valeur indiquée prend en considération une machine équipée du moteur le plus long.
*
El valor indicado se refiere a la máquina con motor de longitud máxima.
*
Der angegebene Wert bezieht sich auf das Gerät mit Motor mit max. Länge.
*
O valor indicado refere-se a máquina com motor de comprimento máximo.
FPZ-MI-R-MD-MOR-GOR-IE2-15-R03
d e f g H*
47 235 210 G 1"¼ 340
47 235 210 G 1"¼ 390
47 235 210 G 1"¼ 440
i m n o p1
90 10 150 200 345
90 10 150 200 354
90 10 150 200 364
1
Il valore indicato è riferito alla macchina con il motore elettrico
1
The value indicated refers to the machine with electric motor
1
La valeur indiquée prend en considération une machine équipée d'un moteur électrique
1
El valor indicado se refiere a la máquina con motor eléctrico
1
Der angegebene Wert bezieht sich auf das Gerät mit Elektromotor
1
O valor indicado refere-se a máquina com o motor eléctrico.
4 / 119
R20-MD / R30-MD / R40-MD MOR
Weight
q r s t u Gewicht
18 45 22 M6 150
18 45 22 M6 180
18 45 22 M8 225
1
Peso
max
[kg]
21
25
40
