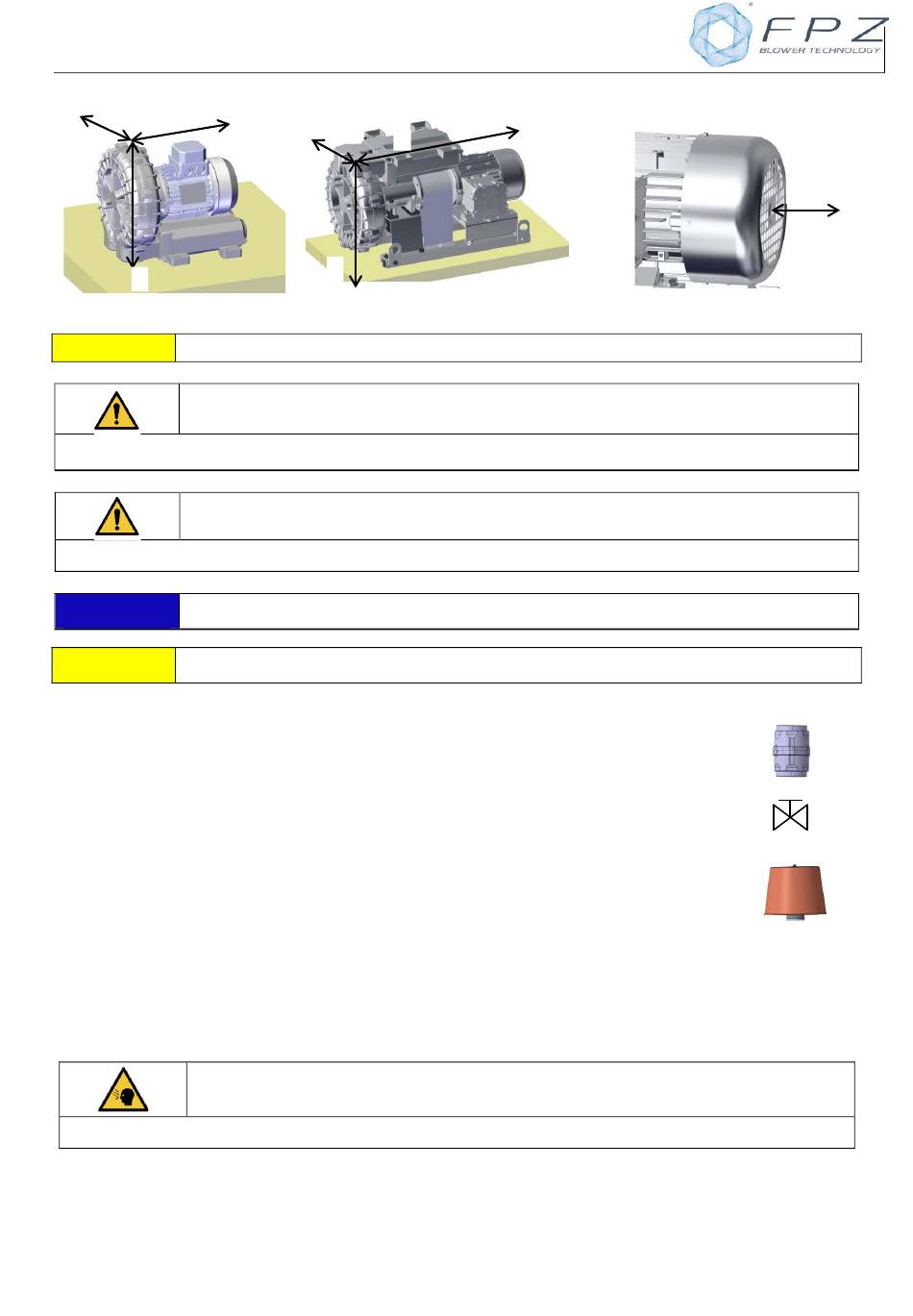

A
B
C
ATTENZIONE Garantire la ventilazione della macchina tale per cui l'ambiente circostante sia minore o uguale a 40°C
Pericolo dovuto ad una limitata visione del luogo in cui l'unità viene installata.
Assicurarsi di avere sempre sotto controllo l'unità installata nell'eseguire qualsiasi operazione nella zona d'installazione.
Gli elementi di comando devono essere posizionati in modo tale da poter vedere l'unità installata.
Pericolo dovuto a vibrazioni!
Controllare regolarmente che, i punti di fissaggio dell'unità alla struttura di supporto, siano fissi.
L'eccessiva vibrazione dell'unità può provocare seri danni alla macchina.
NOTA PER
Gli antivibranti sono forniti in dotazione con le macchine GOR / MOR
L'UTENTE
Se l'installazione avviene all'aperto, proteggere l'unità contro l'esposizione solare e gli agenti atmosferici.
ATTENZIONE
Anche la ventilazione del motore non deve essere impedita da ostacoli posti nelle immediate vicinanze.
Per evitare sovraccarichi causati da variazioni della pressione, installare una valvola limitatrice in derivazione
della condotta d'aspirazione nel caso di funzionamento come aspiratore e sulla mandata nel caso di
funzionamento come compressore.
Nella necessità di dover diminuire la portata provvedere all'utilizzo di una valvola in derivazione anziché
strozzare l'aspirazione o la mandata.
Proteggere il condotto dell'aspirazione con un filtro con grado di filtrazione pari a 20 µm / 25 µm. Per l'utilizzo di
filtri con grado di filtrazione diverso chiedere a FPZ. I corpi estranei sono: polvere, sabbia, calcinacci, impurità
nei tubi, bave da taglio e trucioli, gocce e scorie di saldatura, bave metalliche e residui di sigillanti prodotti
durante la connessione delle condotte. Sostituire regolarmente i filtri.
Dimensionare le tubazioni e scegliere accessori che contengano al minimo le perdite di carico, pertanto:
•
non montare tubi di diametro inferiore a quello delle bocche della macchina
•
installando più macchine in parallelo, dimensionare in proporzione il collettore e la linea principale
•
non impiegare gomiti, ma curve ad ampio raggio
•
non installare valvole con passaggio ridotto rispetto al nominale e valvole di ritegno con otturatore contrastato da molla
•
pulire accuratamente le condotte prima del collegamento.
Pericolo dovuto a ingresso di corpi estranei e sporcizia nell'unità!
L'ingresso nell' unità di corpi estranei, anche di piccolissime dimensioni provoca gravi danni con la probabile rottura delle palettatura
della girante e con il pericolo che i detriti possono essere proiettati verso l'esterno della macchina!
Vedere SCHEMA DI INSTALLAZIONE nella sezione iniziale
FPZ-MI-R-MD-MOR-GOR-IE2-15-R03
A
B
C
19 / 119
50mm
