Anschlüsse
Bei Verwendung des Schwenk-/Neigekopfes AW-PH300,
AW-PH300A, AW-PH500 oder AW-PH600
Das Steuersignal dieses Gerätes muss von RS-422 in RS-232C umgewandelt werden.
Wenden Sie sich bezüglich des RS-232C/RS-422 Konverters und des Verbindungskabels
an Ihren Händler.

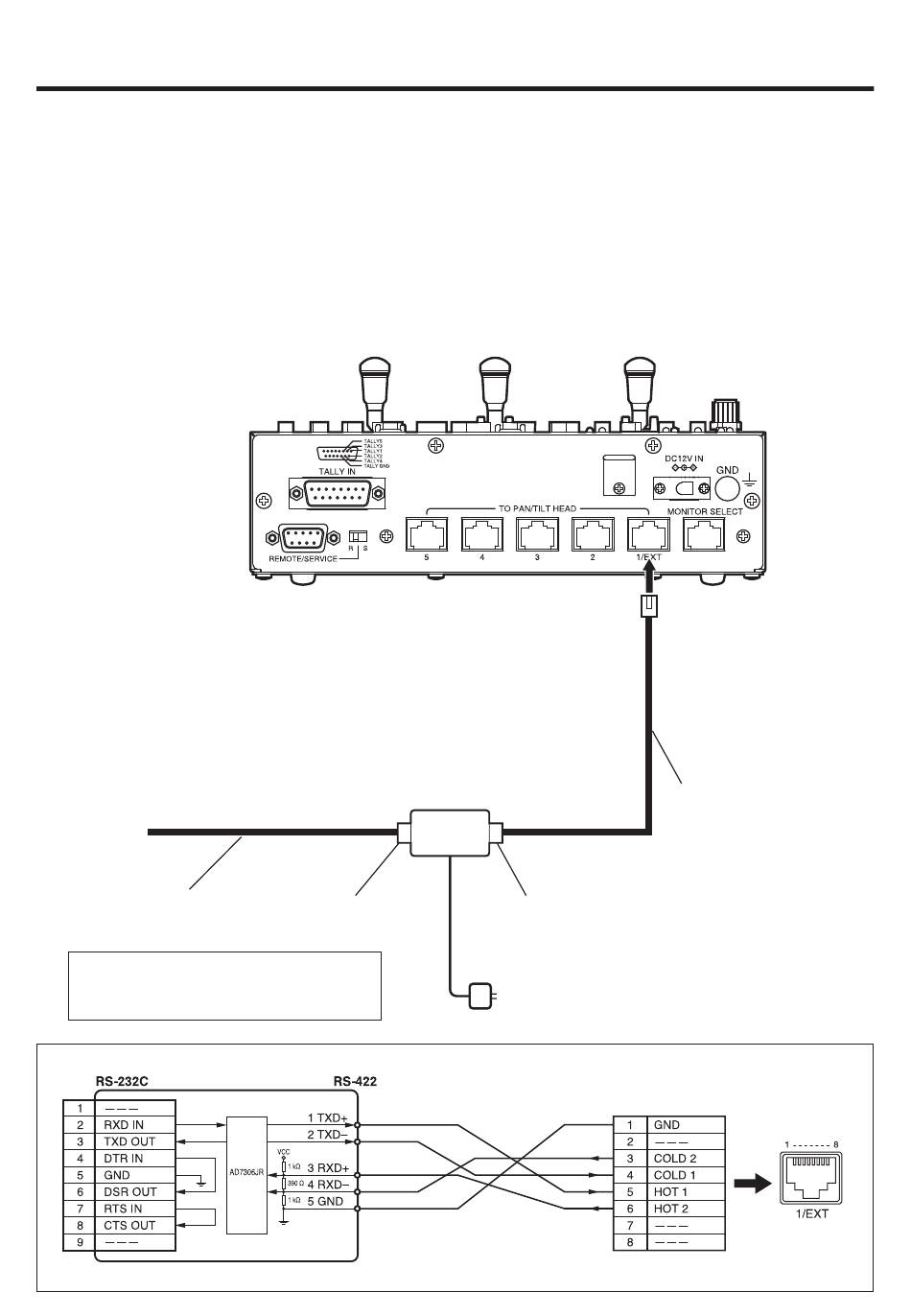

Das nachstehende Beispiel zeigt den Anschluss unter Einbeziehung des RS-232C/RS-
422-Konverters.
Schwenk-/Neigekopf:
An RS-232C-Buchse
Kabellänge:
Weniger als 10 m
Das RS-232C-Kabel AW-CA28T9 kann
für den Schwenk-/Neigekopf AW-PH300
oder AW-PH300A verwendet werden.
RS-232C/RS-422-Konverter
D-Sub-Stecker (9-polig)
RS-232C/RS-422-Konverter
RS-232C-Seite
21 (G)
Kabellänge:
RS-422-Seite
Rückseitige Anschlusstafel:
8-poliger Modulstecker
Weniger als 800 m
