Raccordements
Quand la tête panoramique AW-PH300, AW-PH300A,
AW-PH500 ou AW-PH600 est utilisée
Le signal de commande de cet appareil doit être converti de RS-422 à RS-232C.
Pour le convertisseur RS-232C/RS-422 et le câble de raccordement, consulter son
revendeur.

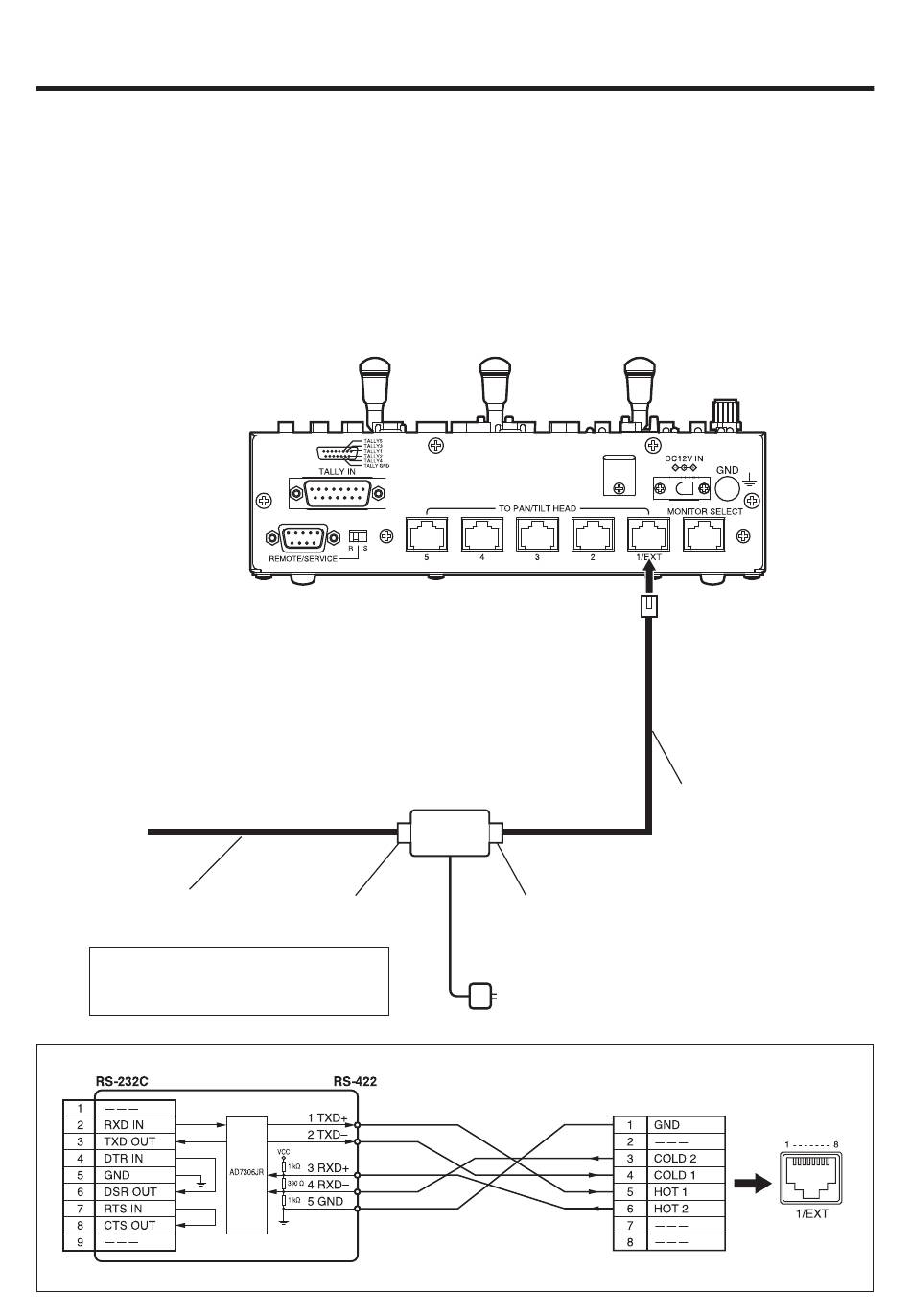

Nous donnons ci-dessous un exemple de raccordement à l'aide d'un convertisseur
RS-232C/RS-422.
Tête panoramique:
Vers le connecteur RS-232C
Longueur de câble:
Inférieure à 10 mètres
Le câble RS-232C AW-CA28T9 pourra
être utilisé avec la tête panoramique
modèle AW-PH300 ou AW-PH300A.
Convertisseur RS-232C/RS-422
D-Sub (9 broches) mâle
Convertisseur RS-232C/RS-422
Côté RS-232C
21 (F)
Longueur de câble:
Côté RS-422
Panneau arrière des connecteurs:
Fiche à 8 broches, connecteur modulaire
Inférieure à 800 mètres
