Teile und ihre Funktionen

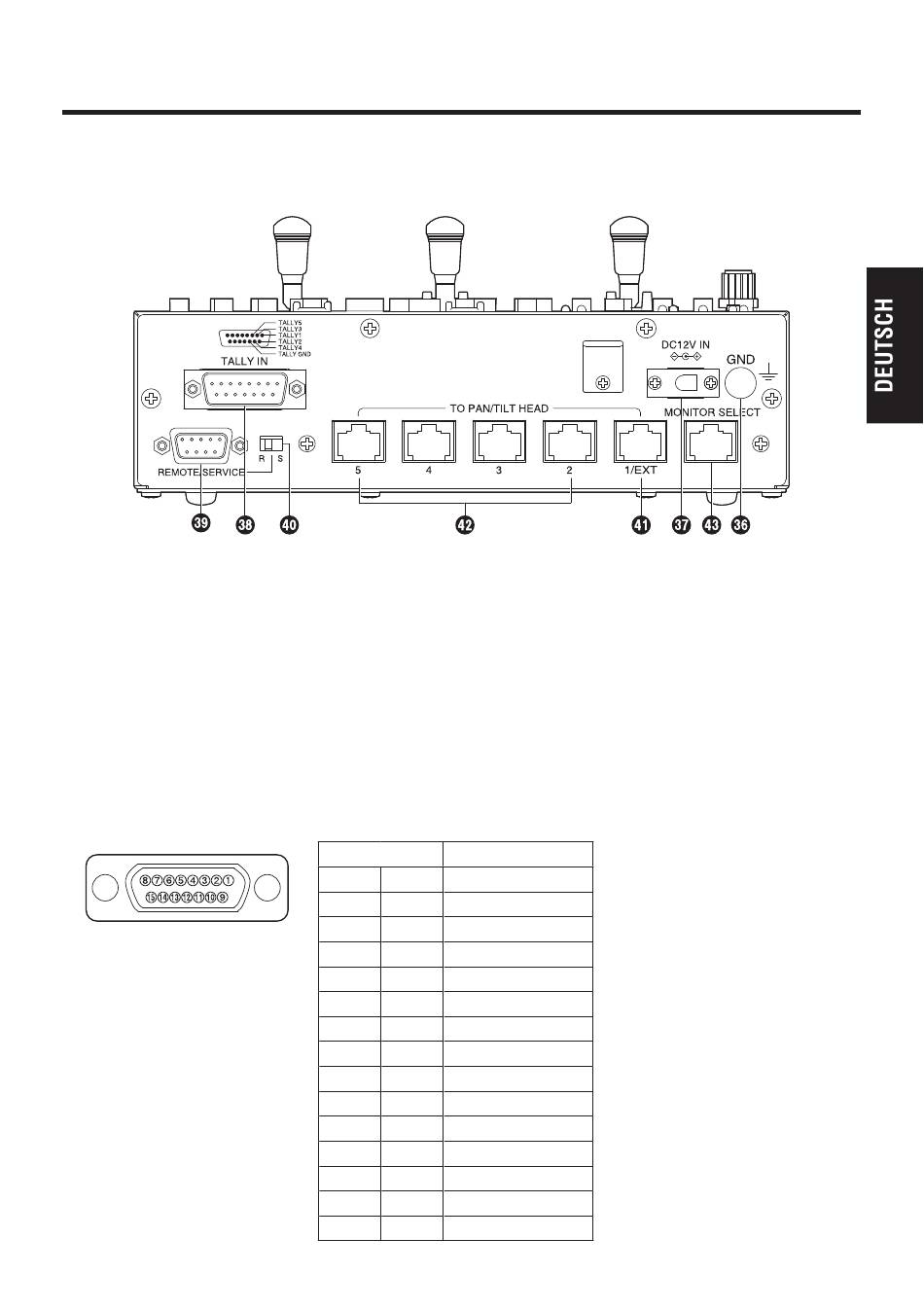

wRückseitige Anschlusstafel
) Erdklemme GND
Dient zum Erden des Gerätes.
* Buchse DC 12 V IN
Hier wird das Netzgerät AW-PS505A (getrennt erhältlich) angeschlossen.
+ Anschluss TALLY
Verbinden Sie diesen Anschluss mit dem Anschluss TALLY eines Bildmischpults oder
anderer Geräte.
Wenn der Anschluss TALLY auf den GND-Pegel gesetzt wird, leuchtet die Lampe ()
TALLY auf. Legen Sie keine Spannung über 5 V an diesen Anschluss an.
Ansicht der Stiftanordnung
von der Rückwand der
AW-RP555
Stift-Nr. Signalbezeichnung
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 –––
14 –––
7 –––
15 –––
8 –––
16 (G)
