Connecteur Remote/Service; Commutateur Remote/Service (Réglage Usine: R) - Panasonic AW-RP555L Mode D'emploi

Les commandes et leurs fonctions

, Connecteur REMOTE/SERVICE

Raccorder un PC ou tout autre appareil externe à ce connecteur si l'on veut piloter le
système de tête panoramique via ces appareils.
- Commutateur REMOTE/SERVICE (Réglage usine: R)
Il s'agit du sélecteur de fonction pour le connecteur REMOTE/SERVICE. Positionner le
commutateur sur "R" pendant l'utilisation.
. Borne TO PAN/TILT HEAD 1/EXT
• Elle sert de borne de connexion 1 à la tête panoramique quand EXT CONTROL OUT
est désactivé (OFF) sur le réglage EXTERNAL CONTROL OUT (voir page 24).
Raccorder un câble droit 10BASE-T (équivalent à UTP catégorie 5) à la borne IP/RP
de la tête panoramique.
La distance peut être augmentée jusqu'à 1000 mètres au maximum.
Utiliser le convertisseur RS-232C/RS-422 et raccorder à la borne de commande
RS-232C de la tête panoramique s'il s'agit d'un modèle AW-PH300, AW-PH300A,
AW-PH500 ou AW-PH600.
• Elle sert de borne de connexion à l'adaptateur de numérotation AW-DU600 quand
EXT CONTROL OUT est activé (ON) sur le réglage EXTERNAL CONTROL OUT (voir
page 24).
Raccorder un câble droit 10BASE-T (équivalent à UTP catégorie 5) à la borne PAN/TILT
CONTROL IN de l'AW-DU600. La distance peut être augmentée jusqu'à 1000 mètres au
maximum.
Pour plus de détails, veuillez vous reporter au mode d'emploi de l'adaptateur de
numérotation AW-DU600. Utiliser les termes suivants:
• AW-RP605 Š AW-RP555
• Borne EXTERNAL CONTROL OUT
Š Borne TO PAN/TILT HEAD 1/EXT
• Il n'y a aucune restriction concernant la version du logiciel quand cet appareil forme
un système avec l'AW-DU600.

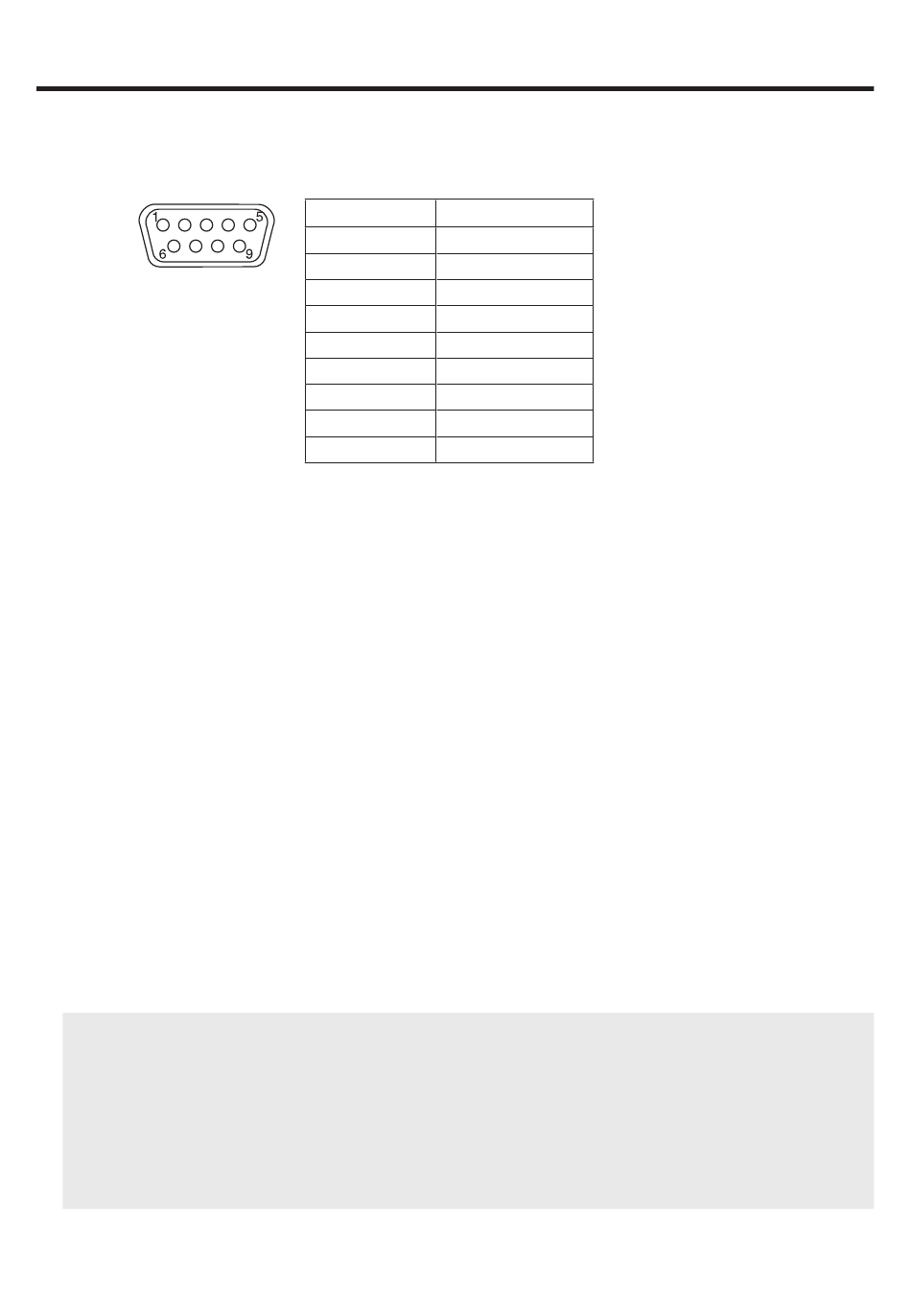

N° de broche Nom du signal
1
2 RXD IN
3 TXD OUT
4
5
6
7
8
9
17 (F)
–––
DTR
GND
DSR
RTS
CTS
–––
