sv - Översättning av original

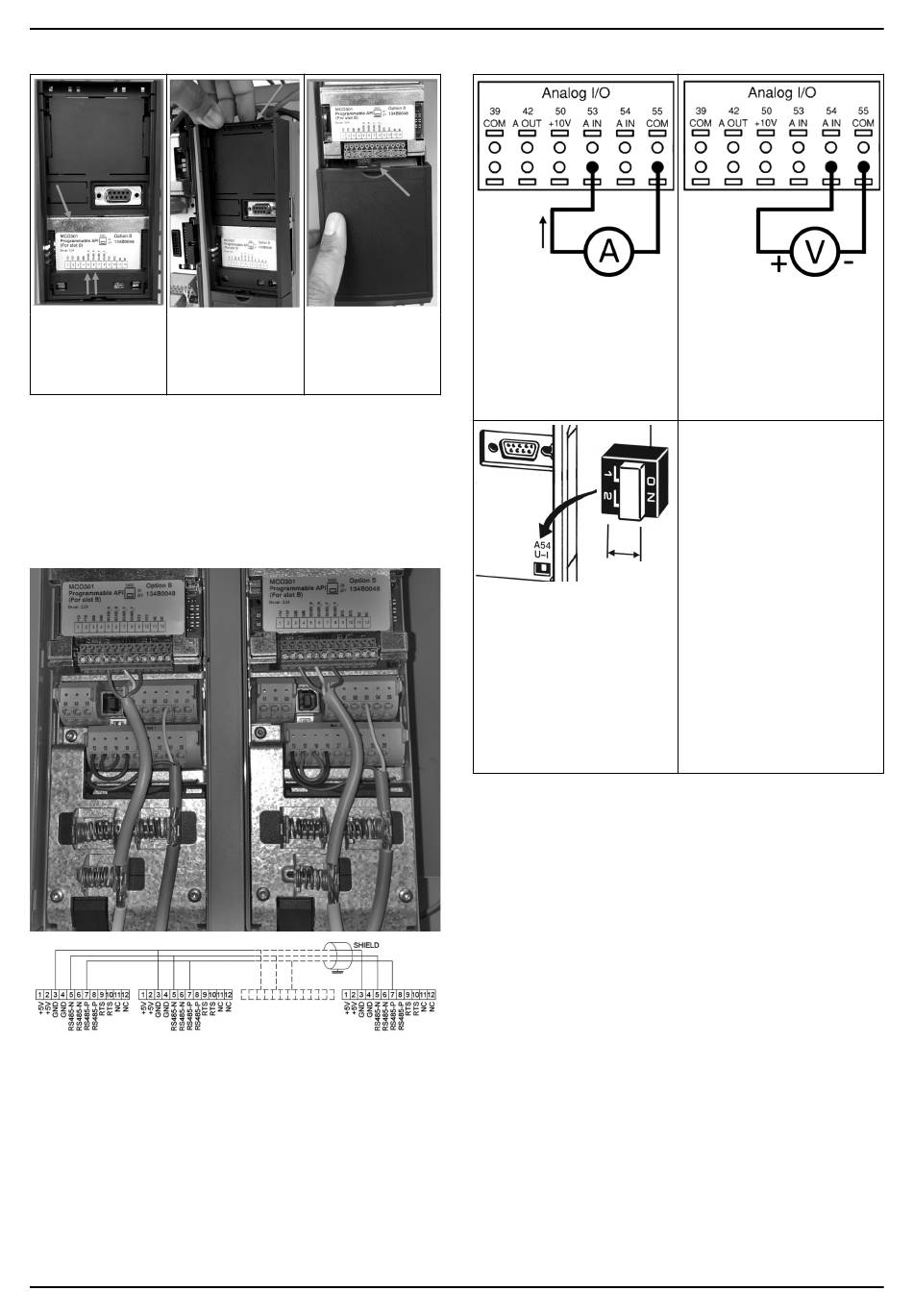

2.3 Anslutningar för flera pumpar
Anslut kommunika- Ta försiktigt bort plast-
tionsledningar på bot- locket genom att låsa
ten av det här kortet. upp fliken ovanpå dri-
venheten och släppa
den.
2.4 Anslut ledningar till MCO301-modulen
1. Terminal #3 till terminal #3
2. Terminal #5 till terminal #5
3. Terminal #7 till terminal #7
4. Använd skärmad kabel och sätt kabelskärmen på fjäderklämman.
5. Om du använder fler än två styrenheter, följ samma instruktioner för
kabeldragning för extraenheten.
6. Se IOM för ytterligare ledningskonfigurationer för användning med
flera styrenheter.
7. Sätt tillbaka höljen och knappsatsen och påbörja driftsättning.
62
2.5 Kabling för hastighetsstyrning
Skickar en 4-20 mA ingångssignal
till drivenheten med användning
av analog ingång 53. Du kommer
Ta försiktigt bort det
att kabla 4-20 mA-signalen till ter-
nedre höljet genom att
minal 53 och gemensamt på ter-
låsa upp fliken
minal 55. Analog ingång 53 ac-
cepterar endast 4-20 mA.
En DIP-omkopplare bakom MCO
301-kortet möjliggör ändring av in-
ställningen för analog ingång 54.
Om du vill ändra analog ingång
54-inställningen från spänning till
ström, följ anvisningarna nedan:
U
I
• Stäng av enheten
• Ta bort LCP-kontrollpanelen
• Ta bort MCO301-kortet
• Ändra inställningen för DIP-
omkopplaren från U (0-10 V)
till I (4-20 mA)
Lowara Aquavar
Skickar en 0-10 V ingångssignal
till drivenheten med användning
av analog ingång 54. Du kommer
att kabla 0-10 V-signalen till termi-
nal 54 och gemensamt på termi-
nal 55. Analog ingång 54 kan ac-
ceptera ström eller spänningssig-
nal, som standard är den ställd på
0-10 V.
®
