1 소개 및 안전
1.1 본 설명서의 용도
본 설명서의 용도
본 설명서의 목적은 빠른 시작에 필요한 정보를 제공하기 위함입니다.
다음에 관한 설명서 전문을 읽어주십시오.
• 설치
• 작동
• 유지보수
주의:
제품을 설치하고 사용하기 전에 본 설명서를 주의 깊게 읽고
숙지하십시오. 제품을 부적절하게 사용하면 부상과 재산 손실
을 초래할 수 있고 보증이 무효가 될 수 있습니다.
주:
나중에 쉽게 참조할 수 있도록 본 설명서를 장치가 설치된 위치에서 가
까운 장소에 보관해 두십시오.
1.2 안전
경고:
• 작업자는 신체적 부상을 방지할 수 있도록 안전 예방 조치
를 숙지하고 있어야 합니다.
• 본 설명서에 명시된 대로 장치를 작동, 설치 또는 유지보
수하지 않으면 사망, 심각한 부상 또는 장비 손상을 초래
할 수 있습니다. 여기에는 장비의 개조 또는 Xylem에서 제
공하지 않은 부품의 사용이 포함됩니다. 장비의 용도와 관
련하여 문의 사항이 있으면 작업을 계속 진행하기 전에
Xylem 담당자에게 문의하십시오.
• 공인 Xylem 대리점의 승인 없이 서비스 애플리케이션을
변경하지 마십시오.
경고:
이 가이드는 설치, 작동, 유지보수 설명서를 대체하지 않습니
다. 가격을 갖춘 인원이 반드시 제품을 설치하고 사용하기 전
에 설치, 작동, 유지보수 설명서를 읽고 확인해야 합니다.
2 전기 설치
2.1 입력 및 출력 연결

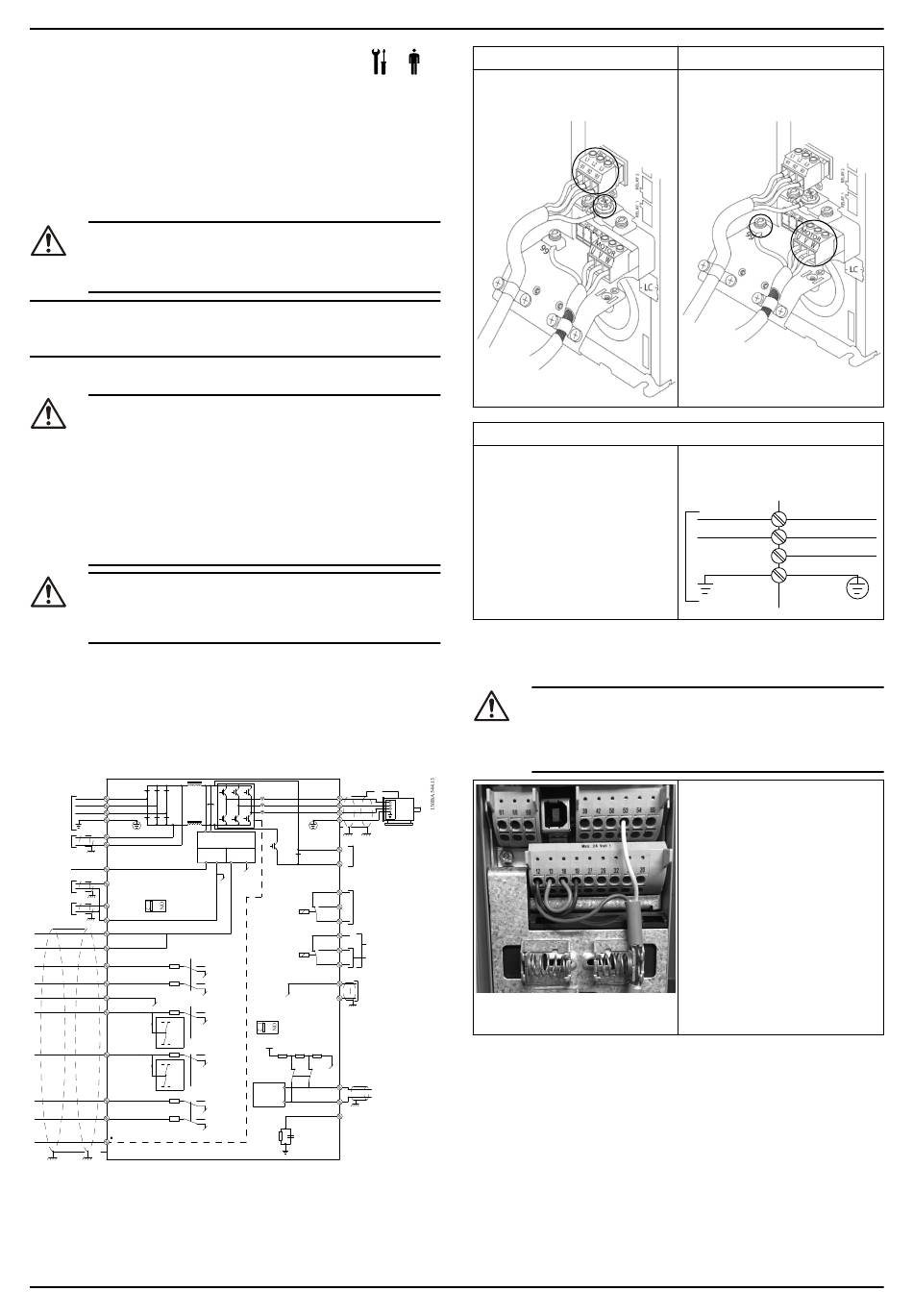

그림 46: 기본 전기 연결부
91 (L1)
3-phase
92 (L2)
power
93 (L3)
input
95 PE
DC bus 88 (-)
89 (+)
50 (+10 V OU T)
+
+10 V DC
53 (A IN)
0/4–20 mA
S202
ON=0–20 mA
0–10 V DC
54 (A IN)
OFF=0–10 V
0/4–20 mA
55 (COM A IN)
12 (+24 V OU T)
13 (+24 V OU T)
P 5-00
18 (D IN)
19 (D IN)
20 (COM D IN)
27
(D IN/OU T)
24 V
0 V
29
(D IN/OU T)
24 V
0 V
32 (D IN)
33 (D IN)
*
37 (D IN)
®
Lowara Aquavar QUICK START GUIDE
(U) 96
(V) 97
(W) 98
(PE) 99
Switch mode
power supply
24 V DC
(R+) 82 Brake
15 mA 200 mA
resistor
- + -
(R-) 81
Relay1
03
240 V AC, 2 A
02
01
Relay2
06
240 V AC, 2 A
05
400 V AC, 2 A
24 V (NPN)
04
0 V (PNP)
24 V (NPN)
(COM A OU T) 39 Analog output
0 V (PNP)
0/4–20 mA
(A OU T) 42
24 V (NPN)
S801
0 V (PNP)
ON=Terminated
OFF=Open
5 V
24 V (NPN)
0 V (PNP)
0V
S801
RS485
RS485
(P RS485) 68
Interface
24 V (NPN)
(N RS485) 69
0 V (PNP)
24 V (NPN)
(COM RS485) 61
0 V (PNP)
(PNP) = Source
(NPN) = Sink
입력(주전원) 배선 3상
3상 AC 입력 전력 배선을 단자 L1,
L2, L3에 연결하고 케이블을 접지
하십시오.
단상 입력 드라이브
단상 전력 배선을 L1, L2에 연결하
고 케이블을 접지하십시오.
특정 프레임 크기를 고려하여 IOM을 확인하십시오
2.2 싱글 및 멀티 펌프 제어 배선
주의:
Genie를 사용하기 전에 DI18을 정지(단자 18 개방)로 설정하
여 모터 시작으로부터 장치를 보호 하십시오. 단자 18을 개방
하여 우발적인 모터 회전을 방지하십시오. 펌프 작동이 필요
한 경우에만 시동 신호를 컨트롤러에 입력하십시오.
Motor
ko - 원본 번역
모터 출력 배선
출력 모터 배선을 U, V, W 라벨이
지정된 단자 블록에 연결하고 케이
블을 접지하십시오.
그림 47: 단상 드라이브의 전력 입
력 배선
91 (L1)
92 (L2)
93 (L3)
95 PE
• 단자 18이 24 V에(단자 12 또는
13) 연결되었을 때 컨트롤러에
시작 명령이 제공됩니다
• 물 부족 장치를 승인하도록 단
자 27의 디지털 입력을 구성할
수 있습니다. 섹션 3.3.6을 참조
하십시오.
• 싱글 펌프 제어나 멀티 펌프 제
어에서는 단자 12 또는 13(24
V)의 전력 공급 트랜스듀서 케
이블(갈색)을 설치하고 단자
53(4.20 mA)에는 아날로그 신
호 트랜스듀서 케이블(흰색)을
설치하십시오.
• 속도 제어 모드 배선은
속도 제
어 배선 , 페이지 114을(를) 참
조하십시오.
