LI 9TU - LI 12TU
3 Fournitures

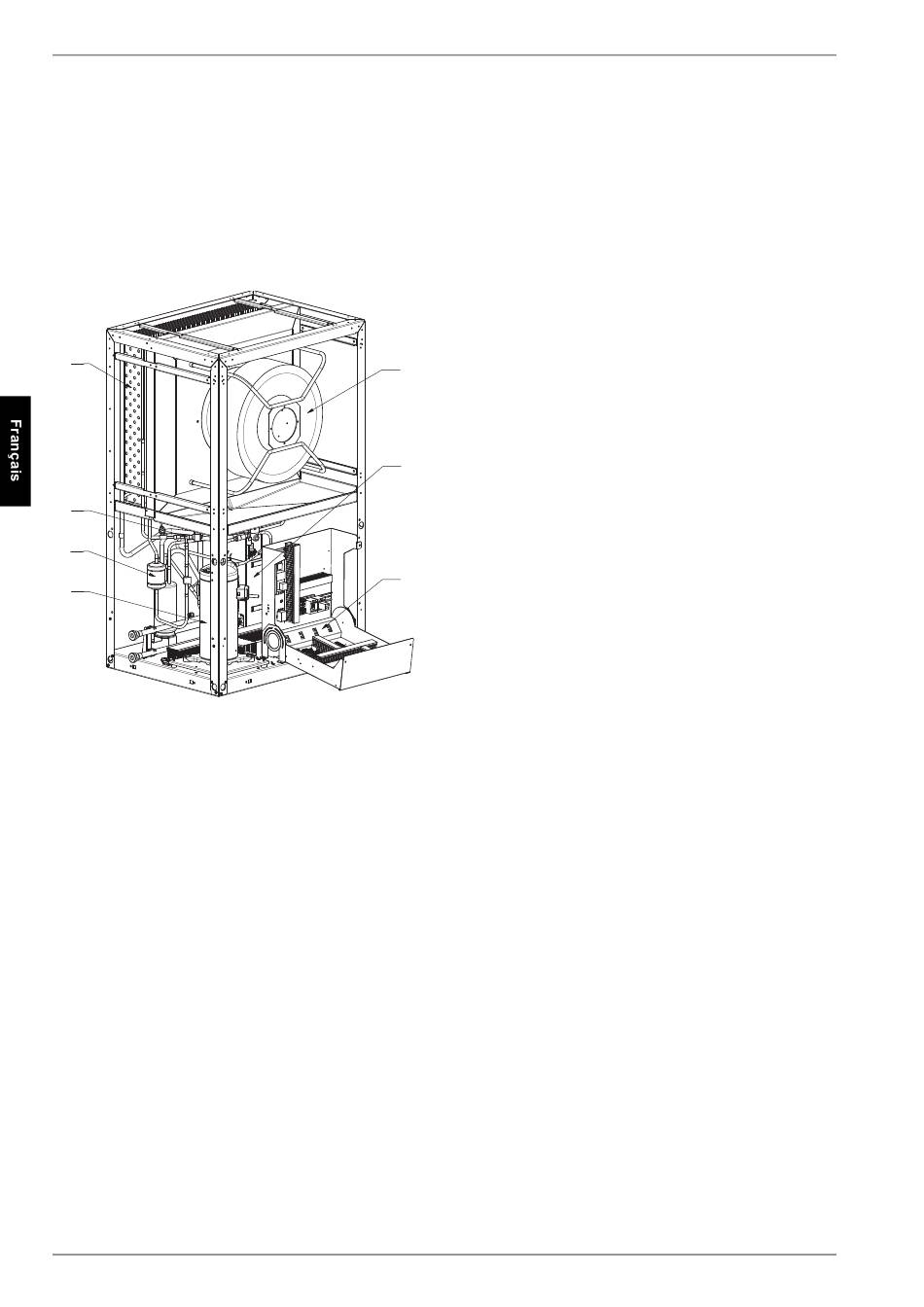

3.1 Appareil de base

La pompe à chaleur contient les composants énumérés ci-des-
sous.
Le circuit réfrigérant est « hermétiquement fermé » et contient le
fluide frigorigène fluoré R410A avec une valeur de PRG de 2088,
répertorié dans le protocole de Kyoto. Il est sans HCFC, inoffen-
sif pour la couche d'ozone et ininflammable.
1
2
5
7
1) Evaporateur
2) Détendeur
3) Ventilateur
4) Boîtier électrique
5) Sèche-filtre
6) Condenseur
7) Compresseur
FR-4
3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Le boî-
tier électrique peut être rabattu après avoir retiré l'habillage fron-
tal inférieur et dévissé la vis de fixation se trouvant en haut à
droite.
Dans le boîtier électrique se trouvent les bornes de connexion au
secteur ainsi que les contacteurs de puissance, l'unité de démar-
rage progressif et le gestionnaire de pompe à chaleur.
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il commande
et surveille toute l'installation de chauffage en fonction de la tem-
pérature extérieure, de la production d´eau chaude et des dispo-
sitifs de sécurité.
La sonde de température extérieure à installer par le client, y
3
compris son matériel de fixation est fournie avec le gestionnaire
de pompe à chaleur.
Mode de fonctionnement et utilisation du gestionnaire de pompe
à chaleur sont décrits dans les instructions d'utilisation livrées
avec l'appareil.
6

3.3 Kit d'accessoires

en haut, sur la pompe à chaleur :
1 isolation par raccord de gaine
1 petit joint circulaire, aspiration
4
1 grand joint circulaire, évacuation
dans le boîtier électrique :
1 sonde extérieure avec matériel de fixation
sous le ventilateur :
8 bouchons borgnes ø 30 - noirs
à l'extérieur, sur l'emballage :
instructions de montage et d'utilisation
