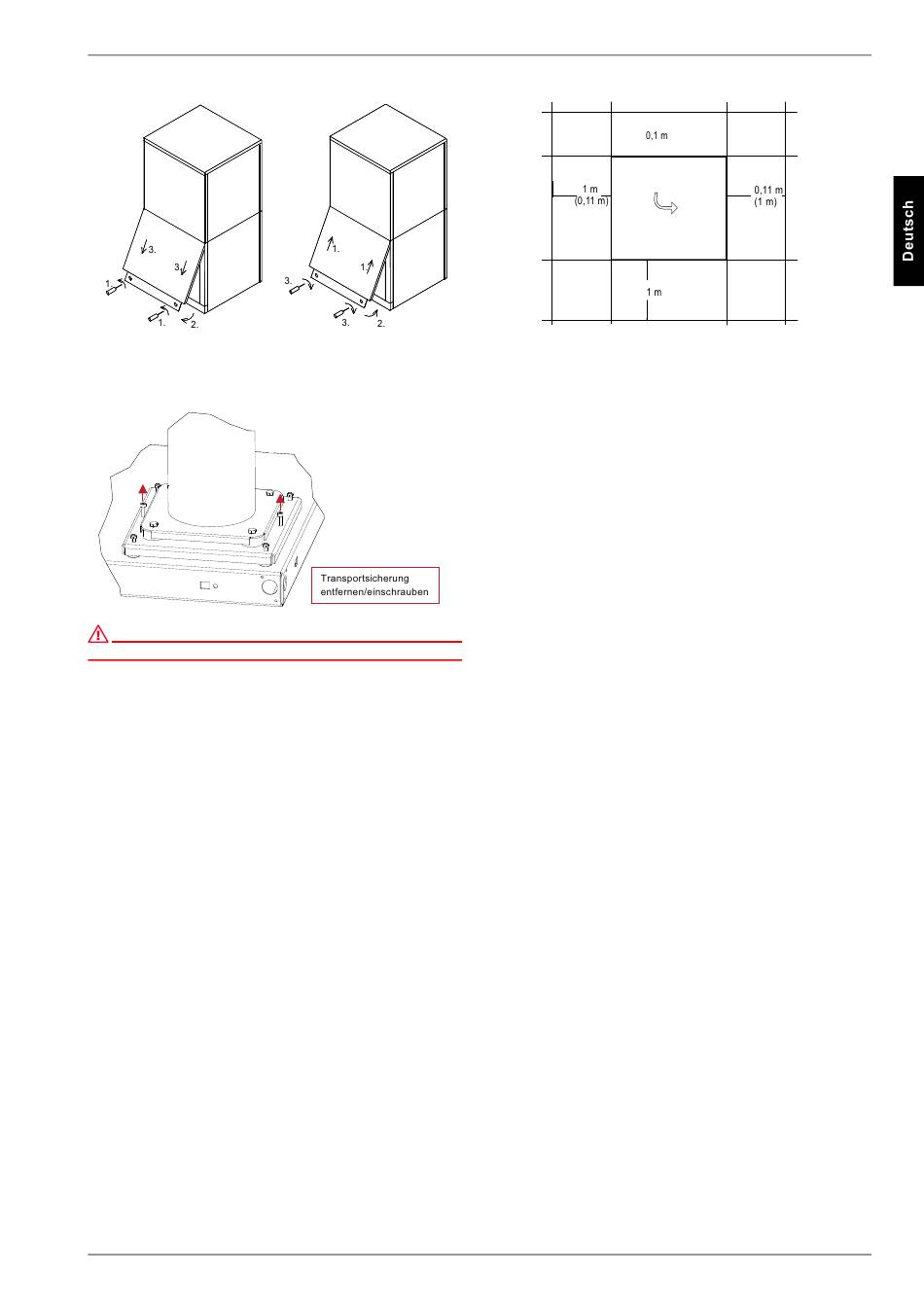

Öffnen des Deckels
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
6

Aufstellung

6.1 Allgemein

Die Bauweise des Gerätes sieht mehrere Anschlussvarianten
vor. Durch Umsetzen einer der beiden aufgeschraubten Abde-
ckungen kann die Lage der Ausblasöffnung von rechts (Ausliefe-
rungszustand) nach links oder oben versetzt werden.
Durch Austausch der unteren seitlichen Fassadenteile ist es
ebenso möglich, den hydraulischen Anschluss von links (Auslie-
ferungszustand) nach rechts umzusetzen. Die verschiedenen
Anschlussmöglichkeiten sind im Maßbild (siehe Kap. 1 auf S. II)
dargestellt.
Die Luft/Wasser-Wärmepumpe muss in einem frostfreien und
trockenen Raum auf einer ebenen, glatten und waagerechte Flä-
che aufgestellt werden. Dabei sollte der Rahmen rundum dicht
am Boden anliegen, um eine ausreichende Schallabdichtung zu
gewährleisten. Werden Stellfüße verwendet, ist die Wärme-
pumpe waagrecht auszurichten. In diesem Fall kann sich der an-
gegebene Schallpegel um bis zu 3 dB(A) erhöhen und zusätzli-
che schalldämmende Maßnahmen notwendig werden.
Die Aufstellung auf einem Unterstellpuffer erfordert zwingend
eine voll umlaufende Auflage. Die Wärmepumpe muss so aufge-
stellt sein, dass Wartungsarbeiten problemlos durchgeführt wer-
den können. Dies ist gewährleistet, wenn ein Abstand von je 1m
an der Frontseite sowie auf der Seite der Heizwasseranschlüsse
der Wärmepumpe eingehalten wird.
Die Seitenteile dürfen nicht durch Anschlussleitungen verdeckt
sein.
