7.3 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit
1¼" Außengewinde versehen. Beim Anschluss an die Wärme-
pumpe muss an den Übergängen mit einem Schlüssel gegenge-
halten werden.
Alternativ kann der heizungsseitige Anschluss auch nach rechts
erfolgen. Dazu sind die unteren Fassadenteile links und rechts
zu demontieren. Die beiden Anschlussrohre incl. Rohrhalter sind
im Gerät von links nach rechts umzusetzen. Danach sind die
Fassadenteile wieder seitenvertauscht zu montieren.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen. Für
Anlagen mit absperrbarem Heizwasserdurchfluss, bedingt durch
Heizkörper- bzw. Thermostatventile, muss ein Überströmventil
bauseits hinter der Heizungspumpe in einem Heizungsbypass
eingebaut werden. Dies sichert einen Mindestheizwasserdurch-
fluss durch die Wärmepumpe und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
 unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
 das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5 µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60 °C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Heizsysteme können auch Tem-
peraturen über 60 °C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach VDI
2035 Blatt 1 folgende Richtwerte eingehalten werden:
Summe Erdalkalien
Gesamtheiz-
in mol/m³ bzw.
leistung in [kW]
mmol/l

bis 200

200 bis 600
> 600 < 0,02
www.dimplex.de
Gesamt-
härte in °dH

2,0 11,2

1,5 8,4
< 0,11
452160.66.52 · FD 9506
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers oder eines Überströmventiles erreicht werden. Die
Einstellung eines Überströmventiles ist in Kapitel Inbetrieb-
nahme erklärt. Eine Unterschreitung des Mindestheizwasser-
durchflusses kann zum Totalschaden der Wärmepumpe durch
ein Aufgefrieren des Plattenwärmetauschers im Kältekreislauf
führen.
Der Nenndurchfluss wird in Abhängigkeit der max. Vorlauftem-
peratur in den Geräteinformationen angegeben und ist bei der
Projektierung zu berücksichtigen. Bei Auslegungstemperaturen
unter 30 C im Vorlauf ist zwingend auf den max. Volumenstrom
mit 5 K Spreizung bei A7/W35 auszulegen.
Der angegebene Nenndurchfluss (Siehe "Geräteinformation" auf
Seite 12.) ist in jedem Betriebszustand zu gewährleisten. Ein ein-
gebauter Durchflussschalter dient ausschließlich zur Abschal-
tung der Wärmepumpe bei einem außergewöhnlichem und ab-
ruptem Abfall des Heizwasserdurchsatzes und nicht zur
Überwachung und Absicherung des Nenndurchflusses.
HINWEIS
Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und
einem max. Heizwasserdurchsatz von 1,3 m³/h ratsam. Bei Nichtbeachten
kann es zu Störungen der Anlage führen.

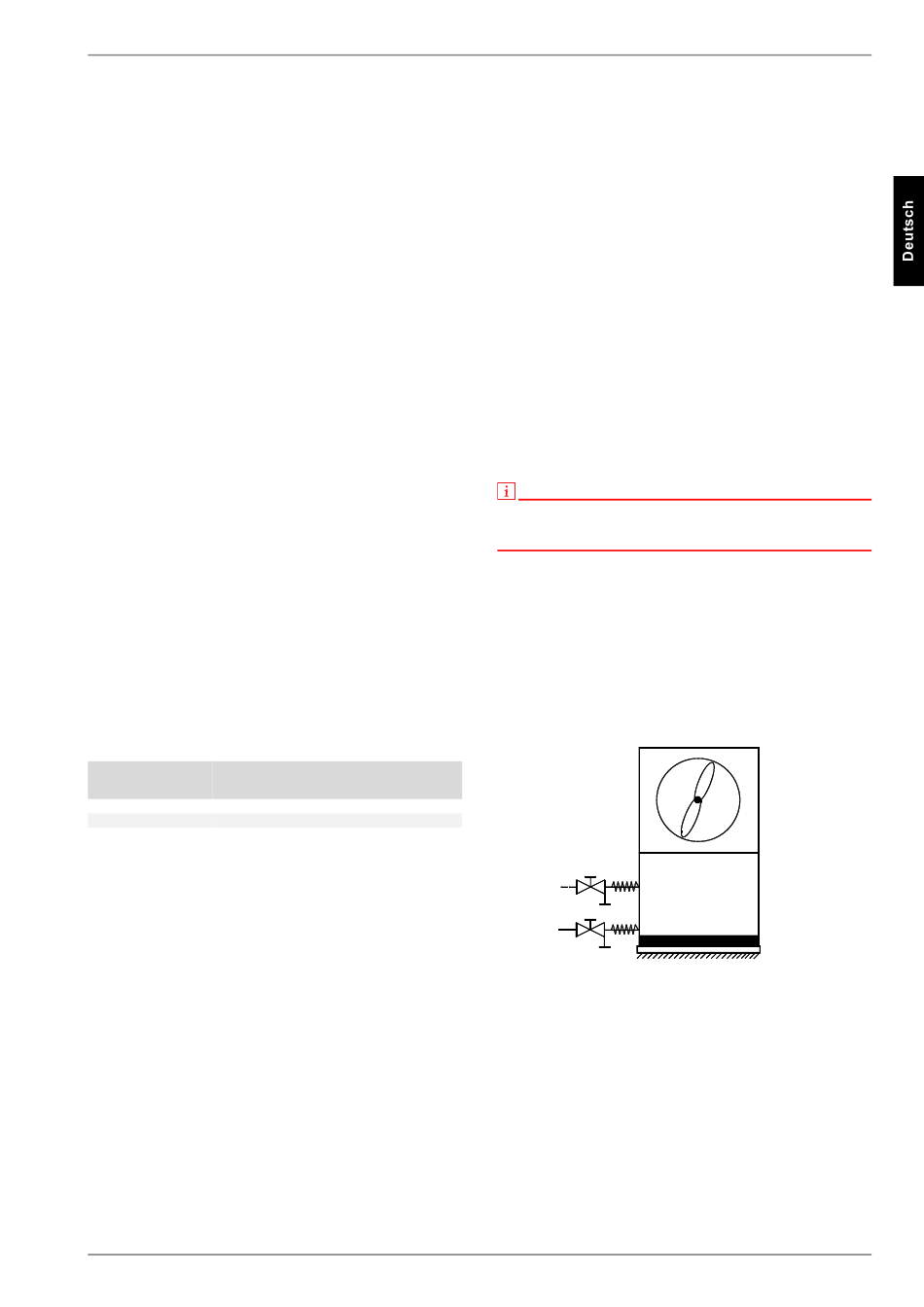

Frostschutz
Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte
eine manuelle Entleerung (siehe Bild) vorgesehen werden. So-
fern Wärmepumpenmanager und Heizungsumwälzpumpe be-
triebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-
pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe
oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum-
penanlagen, an denen ein Stromausfall nicht erkannt werden
kann (Ferienhaus), ist der Heizungskreis mit einem geeigneten
Frostschutz zu betreiben.
7.4 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müssen
zusätzlich montiert werden:
 Außentemperatur (R1) beigelegt (NTC-2)
 Rücklauftemperatur (R2) eingebaut (NTC-10)
 Vorlauftemperatur (R9) eingebaut (NTC-10)
LI 9TU - LI 12TU
DE-7
