Jackson Grills LUX Serie Manuel Du Propriétaire page 43

N'utilisez pas de tuyau en caoutchouc pour connecter l'appareil. Un tuyau flexible en acier inoxydable approuvé
3.
peut être utilisé pour connecter l'appareil au côté sortie du régulateur de colonne d'eau de 4 pouce.
4. Le tuyau d'alimentation en gaz doit être suffisamment dimensionné pour alimenter le BTU/h indiqué sur la plaque
signalétique, selon la longueur de la tuyauterie.
◼
RACCORDEMENT DU TUYAU DE GAZ
NATUREL (JLS400/550/700) :
1. Utilisez uniquement le tuyau de gaz naturel fourni avec
votre barbecue au gaz naturel.
2. Installez le tuyau fourni sur le raccord fileté de l'écrou
évasé sur le régulateur de carburant, situé sur la face
interne RH du caisson. N'UTILISEZ PAS DE
SCELLANT de quelque type que ce soit. Serrez avec
une clé à fourche de ¾ po ou une clé anglaise.
Maintenez l'écrou du régulateur avec une deuxième clé
lors du serrage.
3. Un raccord de déclenchement rapide femelle (fiche) est
inclus avec le barbecue. Installez-le sur le boîtier de
déclenchement au gaz naturel existant du propriétaire.
REMARQUE : la pâte lubrifiante et le ruban de Téflon conçu pour le gaz doivent être utilisés pour sceller le filetage
à ce raccord.
4. Vérifier la pression d'alimentation pour s'assurer que la pression à l'entrée du régulateur de gaz naturel de la
colonne d'eau de 4 pouces de l'appareil à gaz naturel ne dépasse pas 7 pouces de colonne d'eau
5. Avant d'allumer le barbecue, vérifiez l'étanchéité de tous les raccords avec une solution d'eau savonneuse (test de
détection des fuites). Si une fuite est détectée, n'utilisez PAS le barbecue. Fermez le gaz et appelez un installateur
de gaz professionnel pour réparer la fuite.
1 N'insérez jamais d'objets étrangers dans le boîtier de déclenchement ou dans le tuyau de gaz naturel, car cela
pourrait provoquer des fuites.
2 La pression de la source de gaz pour ce barbecue ne doit pas dépasser 14 pouces de colonne d'eau;
l'utilisation du barbecue à des pressions plus élevées pourrait causer des dommages aux biens, des préjudices
corporels ou la mort.**
3 N'utilisez PAS ce barbecue jusqu'à ce que des tests d'étanchéité soient effectués.
4. Si une fuite de gaz est détectée et ne peut pas être arrêtée, appelez immédiatement les services d'incendie.
** REMARQUE : ceci est la pression d'entrée nominale maximale pour le régulateur de gaz naturel inclus,
numéro de pièce JF-99
Raccordement
au gaz par le
bas type
Robinet d'arrêt
de gaz fourni
(doit être
facilement
accessible)
! AVERTISSEMENT!
43
Régulateur fixé à
4 CE (Gaz
naturel)
Raccord au gaz naturel type :
ATTENTION : Laissez des trous de ventilation adéquats dans l'enceinte
pour des raisons de sécurité en cas d'une fuite de gaz.

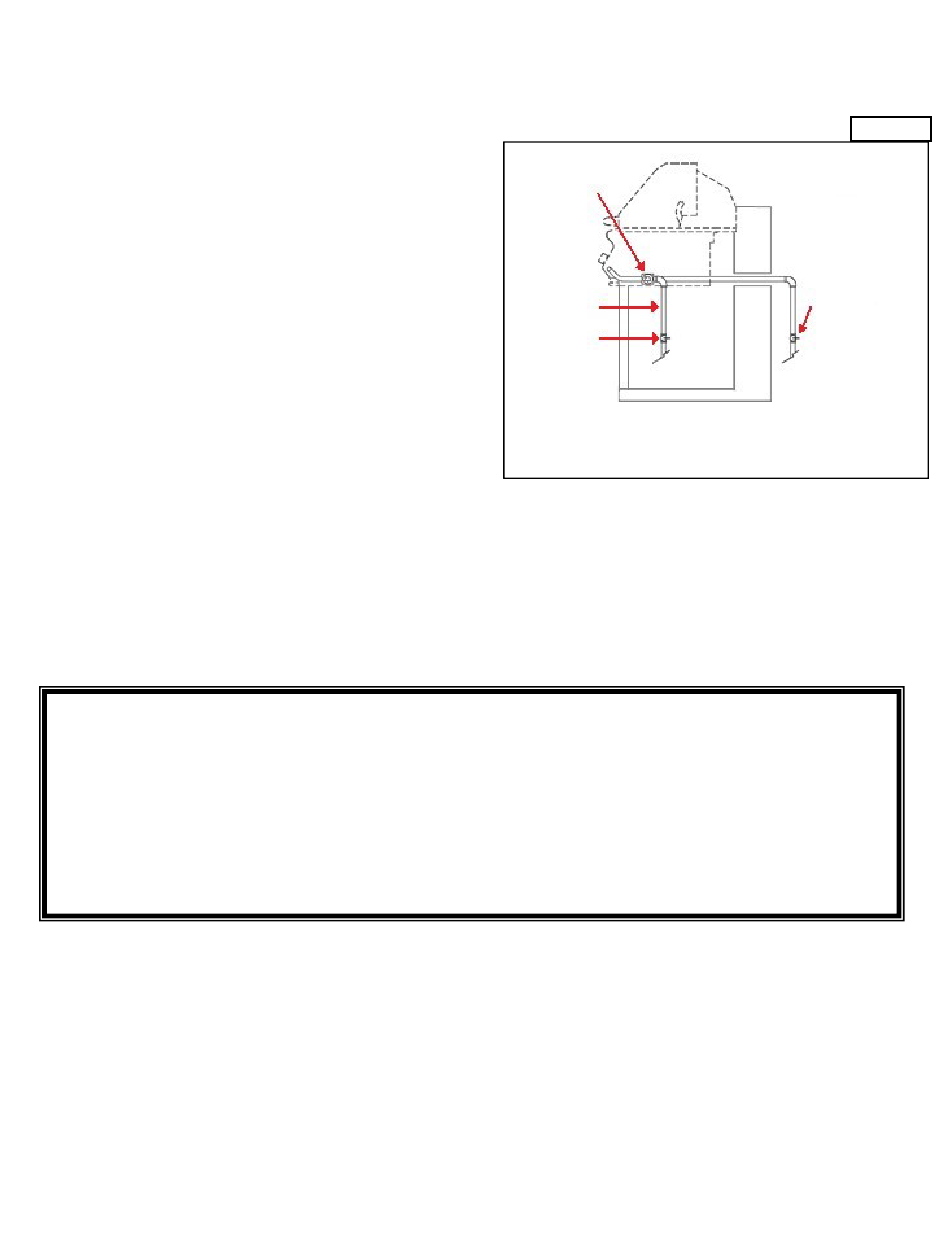

Figure 9
Exemple de
raccordement de
gaz arrière :
Installez le
robinet d'arrêt de
gaz fourni (doit
être installé dans
un endroit
accessible)
