90 | Suomi
– Kierrä kuusiokoloavaimella 19 ulos kiristysruuvi 24 suun-
taan .
– Käännä heilurisuojus 10 takaisin ja pidä se paikallaan.
– Irrota kiristyslaippa 23 ja sahanterä 22 karasta 20.
Sahanterän asennus (katso kuva A)
Työkalun vaihdon ajaksi kone on paras asettaa alustalle moot-
torin päätypuoli alustaa vasten.
– Puhdista sahanterä 22 ja kaikki asennettavat kiinnitys-
osat.
– Käännä heilurisuojus 10 takaisin ja pidä se paikallaan.
– Aseta sahanterä 22 kiinnityslaippaan 21. Hampaiden leik-
kaussuunnan (nuoli sahanterässä) ja heilurisuojuksessa
10 olevan pyörimissuuntaa osoittavan nuolen tulee täsmä-
tä.
– Asenna kiristyslaippa 23 paikoilleen ja kierrä kiristysruuvi
24 sisään kiertosuuntaan . Varmista kiinnityslaipan 21
ja kiristyslaipan 23 oikea asento.
– Paina karan lukituspainiketta 17 ja pidä se alhaalla.
– Kiristä kuusiokoloavaimella 19 kiristysruuvi 24 suuntaan
. Kiristysmomentin tulee olla 6–9 Nm, tamä vastaa sor-
mivoiman lisäksi ¼ kierrosta tai 3 jakoviivaa suojuksen 7
merkeissä 25.
Pölyn ja lastun poistoimu
 Irrota akku ennen kaikkia sähkötyökaluun kohdistuvia
töitä.
 Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien
puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter-
veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-
heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia
reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään
karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-
tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).
Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
– Jotta saavuttaisit hyvän pölynimuasteen, tulisi sinun
käyttää puulle tai GAS 25/GAS 50/GAS 50 M puulle
ja/tai kivennäispölylle tarkoitettua imuria GAS 50 MS
yhdessä tämän sähkötyökalun kanssa.
– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan P2 hengi-
tyssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koski-
en käsiteltäviä materiaaleja.
 Vältä pölynkertymää työpaikalla. Pöly saattaa helposti
syttyä palamaan.
Imuadapterin asennus (katso kuva G)
Kiinnitä imuadapteri 33 pohjalevyyn 9 kiinnitysruuvilla 32.
Imuadapteriin 33 voidaan liittää imuletku, jonka halkaisija on
35 mm.
 Imuadapteria ei saa käyttää, ellei koneeseen liitetä
imuria. Imukanava voi muutoin mennä tukkoon.
 Pölypussia ei saa liittää suoraan imuadapteriin. Imujär-
jestelmä voi muutoin mennä tukkoon.
Optimaalisen imutehon takaamiseksi imuadapteri 33 on
muistettava puhdistaa säännöllisesti.
1 609 92A 1SY | (19.11.15)
Ulkopuolinen poistoimu
Liitä imuletku 34 pölynimuriin (lisätarvike). Katsauksen liittä-
misestä eri pölynimureihin löydät tämän ohjeen lopusta.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-
geenisten tai kuivien pölyjen imurointiin.
Käyttö
Käyttömuodot
 Irrota akku ennen kaikkia sähkötyökaluun kohdistuvia
töitä.
Sahaussyvyyden asetus (katso kuva C)
 Aseta sahaussyvyys työkappaleen paksuuden mukaan.
Työkappaleen alla tulisi terää näkyä korkeintaan täysi ham-
maskorkeus.
Löysää kiristinvipu 30. Kun tarvitaan pienempi sahauassy-
vyys, sahaa vedetään poispäin pohjalevystä 9, kun sahaussy-
vyyden taas on oltava suurempi, sahaa painetaan pohjalevyyn
9 päin. Aseta haluttu mitta sahaussyvyyden asteikolle. Vedä
sitten kiristinvipu 30 kiinni.
Vivun 30 kiristinvoimaa voidaan säätää. Tee se irrottamalla vi-
pu 30 ensin kokonaan, käännä vipua vastapäivään vähintään
30° ja kiristä se tähän asentoon.
Jiirikulman asetus
Kone on paras asettaa suojuksen päätypinnan 7 varaan.
Avaa siipiruuvi 15. Kallista sahaa sivusuunnassa. Aseta halut-
tu mitta asteikkoon 16. Kiristä siipiruuvi 15 uudelleen.
Huomio: Jiirisahauksissa sahaussyvyys on sahaussyvyysas-
teikon 29 arvoa pienempi.

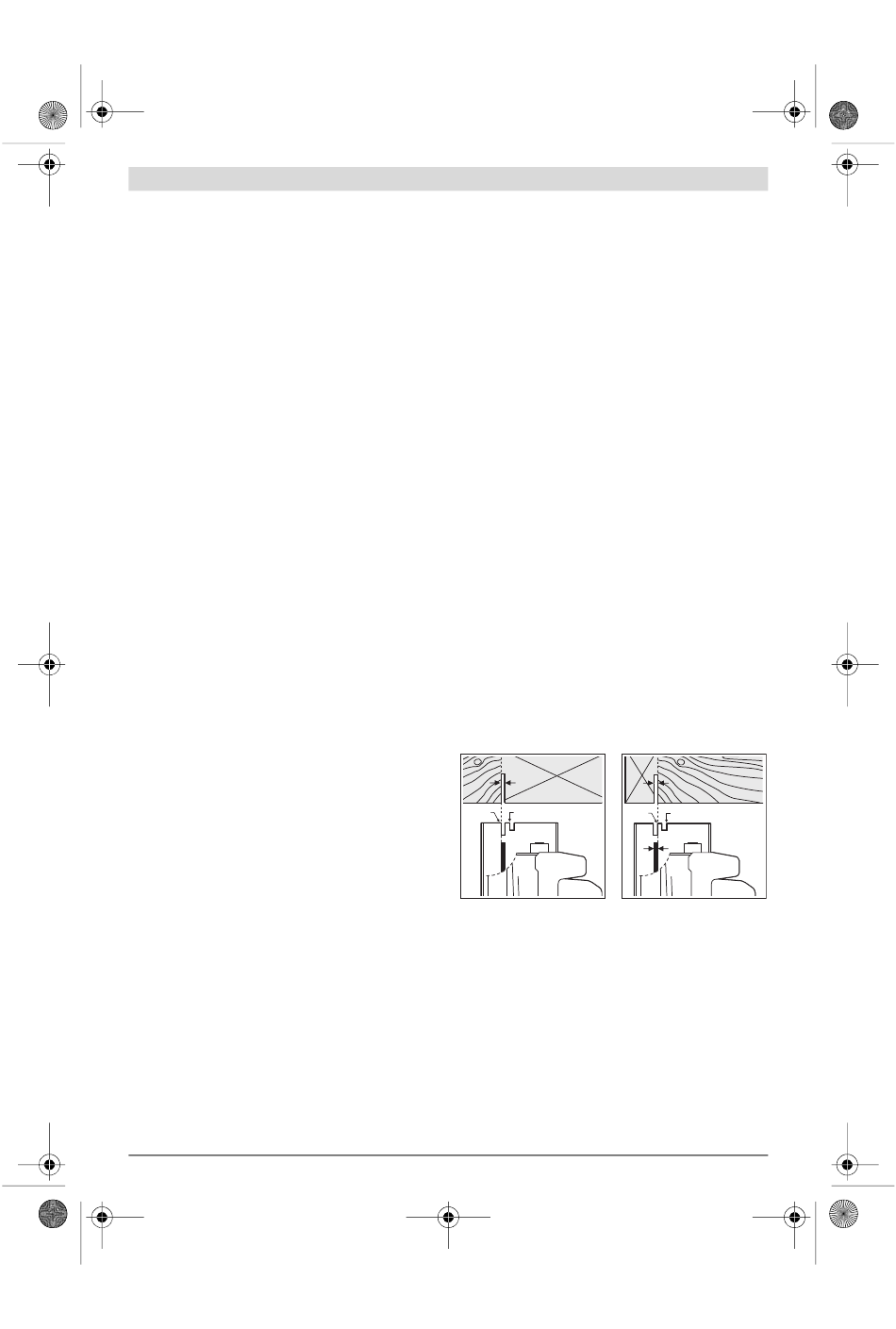

Sahausmerkit
0° 45°
Sahausmerkki 0° 12 näyttää sahanterän sijainnin suorakul-
maisessa sahauksessa. Sahausmerkki 45° 13 näyttää sahan-
terän sijainnin 45°-sahauksessa.
Mittatarkkaa sahausta varten tulee pyörösaha asettaa työkap-
paleelle kuvan osoittamalla tavalla. Kannattaa suorittaa
koesahaus.
Käyttöönotto
Akun asennus
Työnnä ladattu akku 6 edestä sähkötyökalun jalkaan. Paina
akku pohjaan asti jalkaan, kunnes punainen raita ei enää näy
ja akku on lukkiutunut tukevasti paikoilleen.
0° 45°
