PRÉPARATION DU CÂBLAGE ÉLECTRIQUE PRÉPARATION DU CÂBLAGE ÉLECTRIQUE
(POUR LES APPAREILS VENDUS SANS CORDON D'ALIMENTATION)
Cet électroménager doit être raccordé à un système de câblage métallique permanent mis à la terre,
sinon il faut installer un conducteur de protection avec les conducteurs du circuit et le raccorder à la
borne ou au fil de mise à la terre de l'appareil.
(POUR LES APPAREILS VENDUS AVEC UN CORDON D'ALIMENTATION)
Cet appareil doit être mis à la terre. Lors d'une défectuosité ou d'une panne, la mise à la terre réduit
les risques de chocs électriques en offrant au courant électrique un autre chemin de moindre
résistance. Le cordon d'alimentation de cet appareil est muni d'une fiche de mise à la terre. La fiche
doit être branchée dans une prise adéquatement installée et mise à la terre conformément aux
règlements municipaux et codes locaux en vigueur.
Le raccordement incorrect du conducteur de protection peut présenter des risques de chocs
électriques. Si vous n'êtes pas certain que l'appareil est adéquatement mis à la terre, adressez-vous à
un électricien ou à un technicien qualifié. Ne modifiez pas la fiche du cordon installé sur cet appareil.
Si vous ne pouvez brancher la fiche dans la prise de courant, faites installer une prise de courant
appropriée par un électricien qualifié.
MISE EN GARDE POUR VOTRE SÉCURITÉ :
ATTENTION
ENLEVEZ LE FUSIBLE OU DÉCLENCHEZ LE
DISJONCTEUR DU PANNEAU DE
DISTRIBUTION AVANT D'ENTREPRENDRE
L'INSTALLATION.
N'UTILISEZ PAS DE RALLONGE
ÉLECTRIQUE OU D'ADAPTATEUR AVEC CET APPAREIL.
VEUILLEZ OBSERVER LE CODE NATIONAL
D'ÉLECTRICITÉ OU LES RÈGLEMENTS MUNICIPAUX ET
CODES LOCAUX EN VIGUEUR.
EXIGENCES ÉLECTRIQUES :
• Cet appareil doit être alimenté par un courant de 120 V et 60
Hz, et raccordé à un circuit individuel, adéquatement mis à la
terre et protégé par un fusible ou un disjoncteur de 15
ampères.
• Le câble électrique doit être composé de deux fils isolés et
d'un fil de mise à la terre de grosseur minimale n°14.
• Si l'alimentation électrique fournie ne répond pas aux
exigences ci-dessus, appelez un électricien qualifié avant
d'entreprendre les travaux.
PRÉPARATION DES ARMOIRES ET INSTALLATION DU FIL
• Le câble électrique doit entrer dans la zone ombragée
indiquée à la figure F par l'un des côtés, par l'arrière ou par
le plancher.
• Percez un trou d'un diamètre maximal de 1 1/2 po dans la
zone ombragée pour permettre l'entrée du câble électrique
ou du cordon d'alimentation. Les rebords du trou ne doivent
pas être tranchants. Si la cloison de l'armoire est en métal,
les rebords du trou doivent être recouverts au moyen d'un
protège-fils en caoutchouc.
RACCORDEMENT ÉLECTRIQUE DU LAVE-VAISSELLE
A. Lave-vaisselle vendu sans cordon d'alimentation
Le raccordement électrique s'effectue du côté droit du
lave-vaisselle.
• Pour effectuer un raccordement direct, le câble doit être
acheminé de la façon indiquée dans la figure F. Le câble
doit avoir une longueur minimale de 24 po à partir du mur
arrière.
DIRECTIVES DE MISE À LA TERRE
DIRECTIVES DE MISE À LA TERRE
MISE EN GARDE
18 po
18"
Trou de 1 1/2 po de dia.
(max.)
1-1/2" Dia. Hole (Max.)
Emplacement
5
suggéré
18
5"
po
pour la
18"
po
prise
6 po
6 po 6"
6"

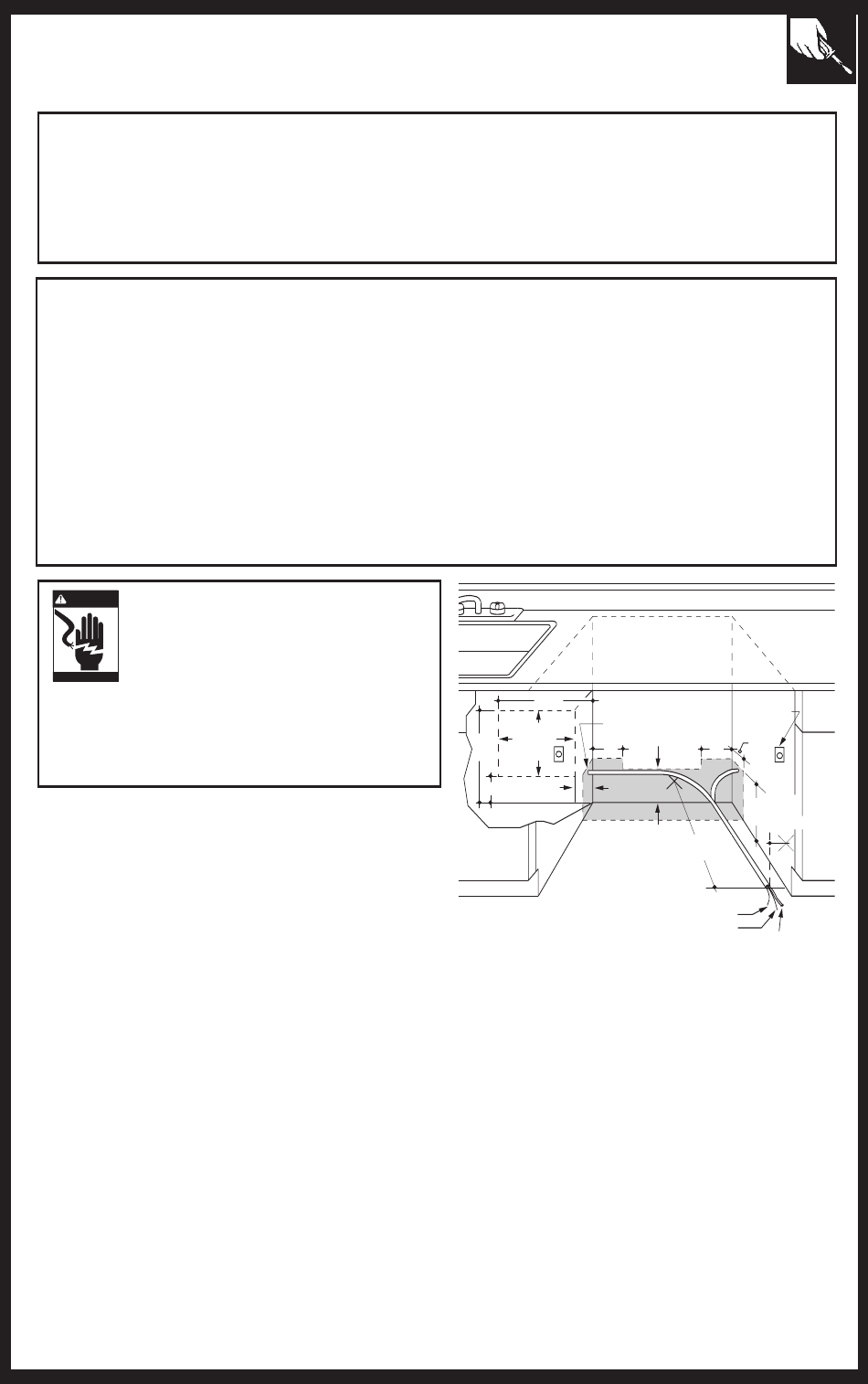

Figure F
B. Lave-vaisselle vendu avec cordon d'alimentation
1. Installez une prise de courant à trois alvéoles dans le
mur arrière de l'armoire de l'évier, à proximité du lave-
vaisselle. La prise doit être installée à au moins 6 po,
mais à pas plus de 18 po, de l'ouverture prévue pour
l'installation du lave-vaisselle. N'installez pas la prise
dans l'ouverture prévue pour l'installation du lave-
vaisselle .
2. Les rebords de l'ouverture pratiquée dans le mur pour le
cordon d'alimentation doivent être lisses et arrondis. Si
la paroi de l'armoire est en métal, les rebords de
l'ouverture doivent être recouverts d'un protège-fils en
caoutchouc. Dans le cas des modèles dotés d'un cordon
d'alimentation, ce protège-fils se trouve dans un sac à
l'intérieur du lave-vaisselle.
3. Faites passer la fiche du cordon d'alimentation dans le
trou pratiqué dans la paroi de l'armoire avant d'installer
le lave-vaisselle dans l'ouverture. Lorsque vous
installez ou enlevez le lave-vaisselle, faites attention de
ne pas endommager le cordon d'alimentation.
Autre
emplacement
possible pour
la prise
5
4 po
4"
4"
4
po
5"
po
6
3 po
6"
po
des armoires
24"
24 po du mur
from Wall
Mise à la terre
Noir
Blanc
White
15
