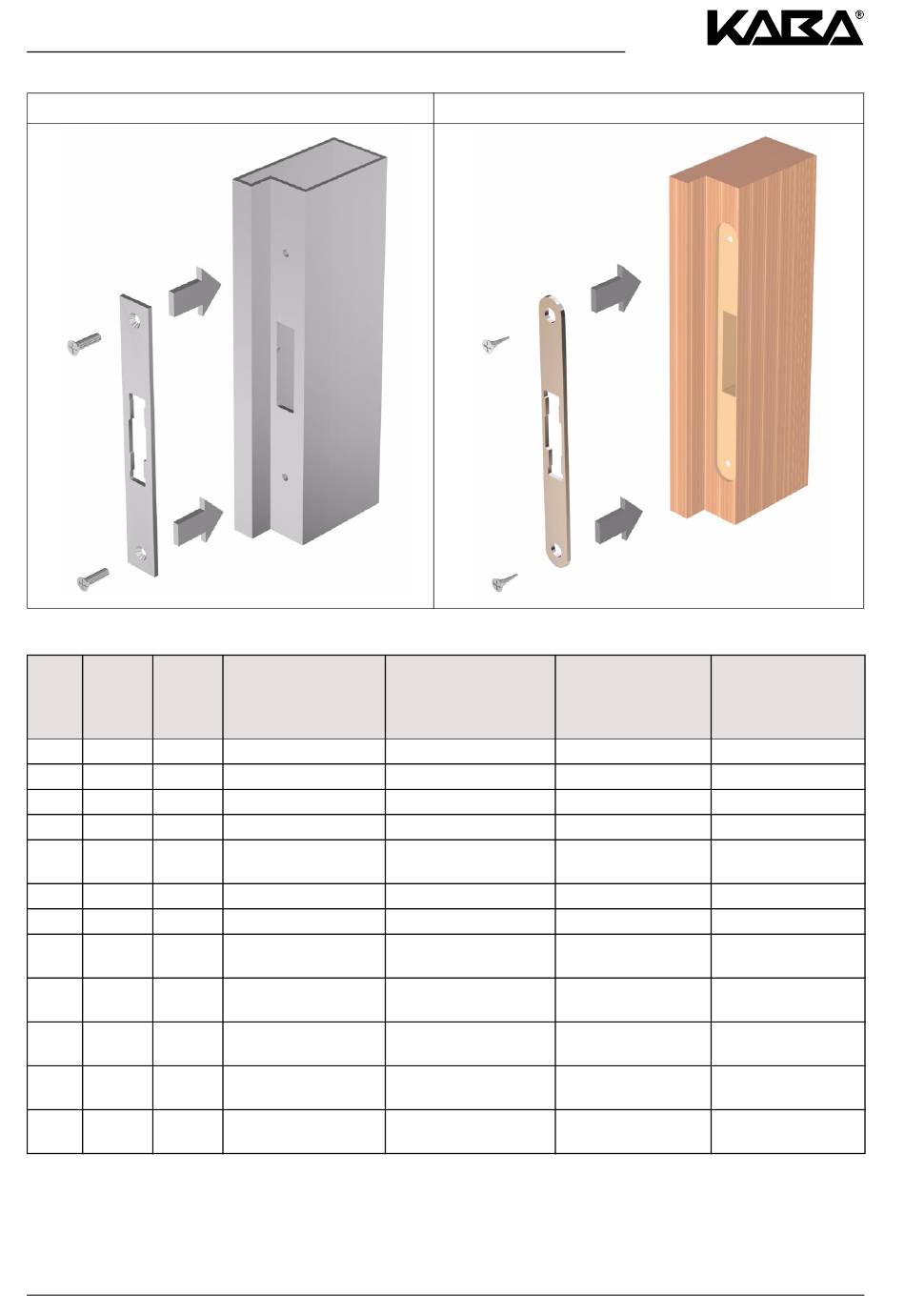

Installation - Kaba x-lock Motorschloss
Montage serrure motorique - Montaggio serratura motorizzato
3C
A410-3
Anschlusskabel / cable de données / cavo di collegamento A411-2
Kl./
Sign./
Bez./
Bor-
Sign.
Des./
ne/
Segn.
Des.
Mo.
1
0 V
27
2
24 V
28
3
NO
2
4
24 V
31
5
NO
32
6
0 V
33
7
COM
34
8
COM
35
9
NC
36
10
COM
37
11*
COM
38
12*
NO
39
* Option: Anschluss Nr. 11/12 für Zylinderkontakt (muss so bestellt werden)
* Option: connexion n° 11/12 pour contact de cylindre (doit être commandé de cette manière)
* Opzione: collegamento n. 11/12 per contatto cilindro (da ordinare in questo modo)
- 16 -
Farbe/couleur/
Funktion
colore
Schwarz/noir/negro
Freigabe
Rot/rouge/rosso
Freigabe
Blau/bleu/blu
Drücker betätigt
Rosa/rose/rosa
Tag / Nacht
Grau/gris/grigio
Steuerfallenzustand
Gelb/jaune/giallo
Tag / Nacht
Grün/vert/verde
Drücker betätigt
Braun/brun/marrone Steuerfallenzustand
Weiss/blanc/bianco
Riegelzustand
Violett/violet/viola
Riegelzustand
Rot/Blau/rouge/bleu/
Leitungsüberwachung surveillance de la
rosso/blu
Grau/Rosa/gris/rose/
Leitungsüberwachung surveillance de la
grigio/rosa
Dok-Nr. kauloc603 - 02.08
3D
A410-4
Fonction
libération
libération
poignée actionnée
jour / nuit
position du bec-de-
cane commandé
jour / nuit
poignée actionnée
position du bec-de-
cane commandé
position du pêne
dormant
position du pêne
dormant
ligne de données
ligne de données
Funzione
Sblocco
Sblocco
Maniglia azionata
diurno / notturno
Stato scrocco a
comando
diurno / notturno
Maniglia azionata
Stato scrocco a
comando
Stato del
catenaccio
Stato del
catenaccio
Monitoraggio cavi
Monitoraggio cavi
Kaba AG
