7.5 Annexe E - Guide de support arrière étendu
Le guide de support arrière étendu (référence 47-116-06) est un accessoire en option.
Il étend la plage de support des supports longs jusqu'à 19 " (482,6 mm) pour les supports
rigides et jusqu'à 22" (558,8 mm) pour les supports flexibles.
Inclus :

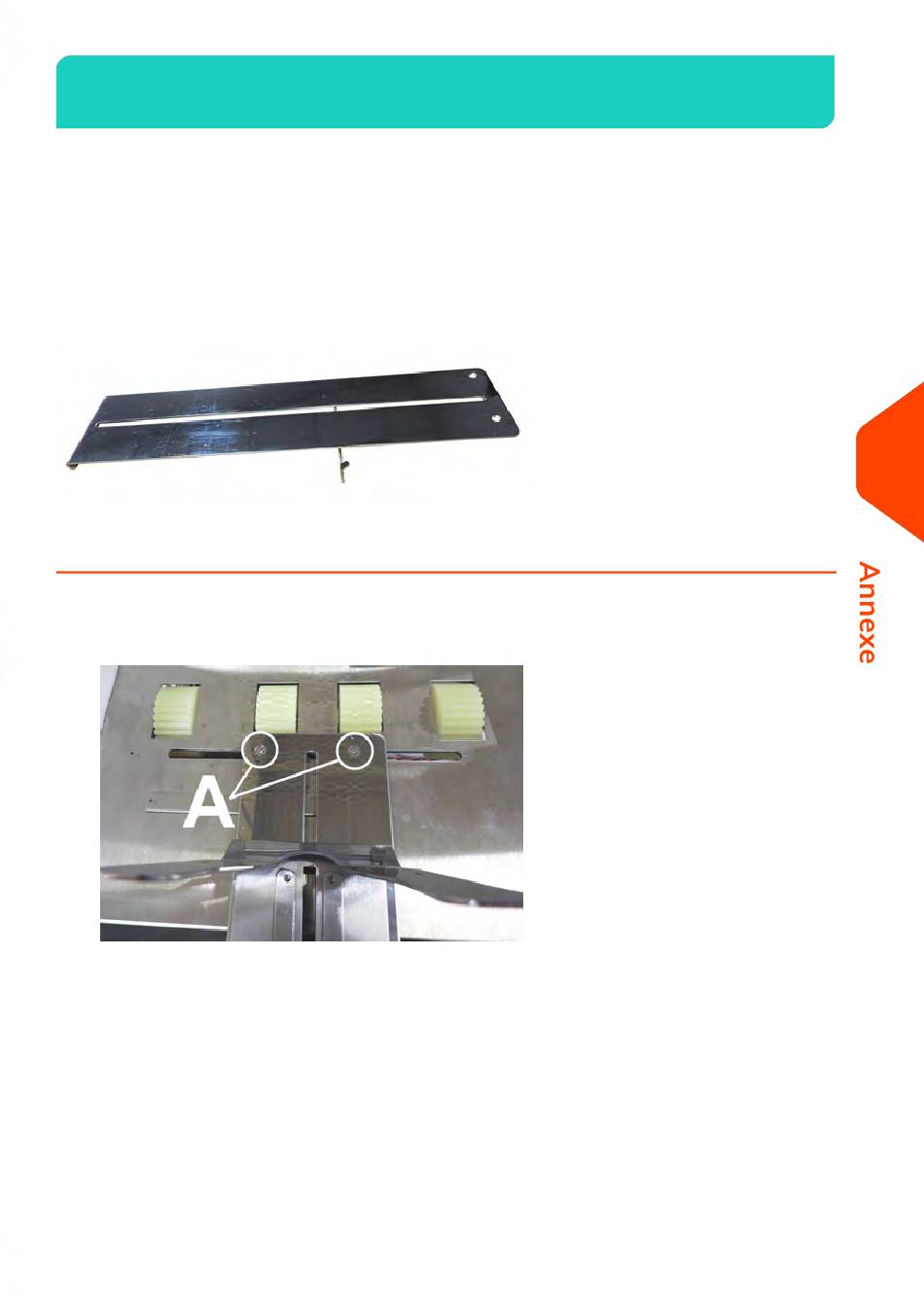

(1) Plaque de guides de support arrière étendu
Outils requis :
tournevis Phillips
Comment installer le guide de support arrière étendu
1. Retirez les (2) vis [A] qui fixent le traîneau/guide de support arrière d'origine à la
plaque centrale.
