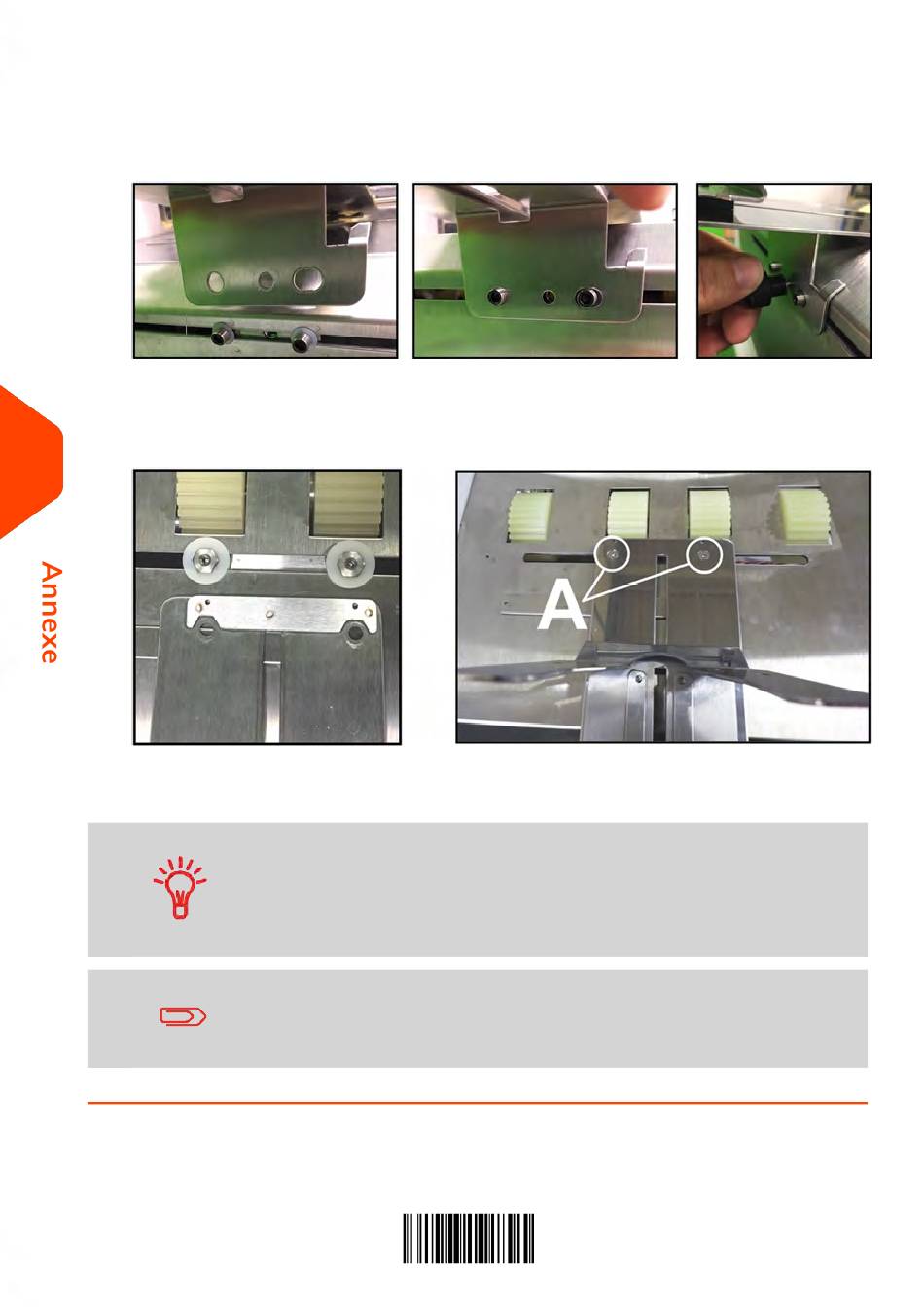

5. Installez le traîneau/guide de support arrière étendu sur l'imprimante.
a. Alignez les deux trous extérieurs du traîneau/guide de support arrière sur les
montants (vis Allen). Installez ensuite sans le serrer le bouton de verrouillage retiré
à l'étape 2.
b. Installez les (2) vis [A], retirées à l' étape 1 pour fixer l'avant du module à la
plaque centrale. IMPORTANT : assurez-vous d'aligner les écrous du bloc de
montage sur les découpes situées au bas du guide avant d'installer et de fixer les
vis.
7
6. La procédure est terminée. Ajustez le traîneau/guide de support arrière étendu au
besoin.
252
Une fois que le guide de support arrière étendu (47-116-06) est
installé, il ne devrait pas être nécessaire de le retirer de
l'imprimante. Vous pouvez conserver votre plaque « originale »
de guides de support arrière pour une utilisation future
éventuelle.
La pièce n ° 47-116-06 est parfois appelée « support de papier
long » dans les autres documentations.
