3.
Alignez les trous du guide avec ceux du bloc de montage et installez les vis pour
fixer le guide.
4.
Répétez l'opération pour l'autre guide latéral du support.

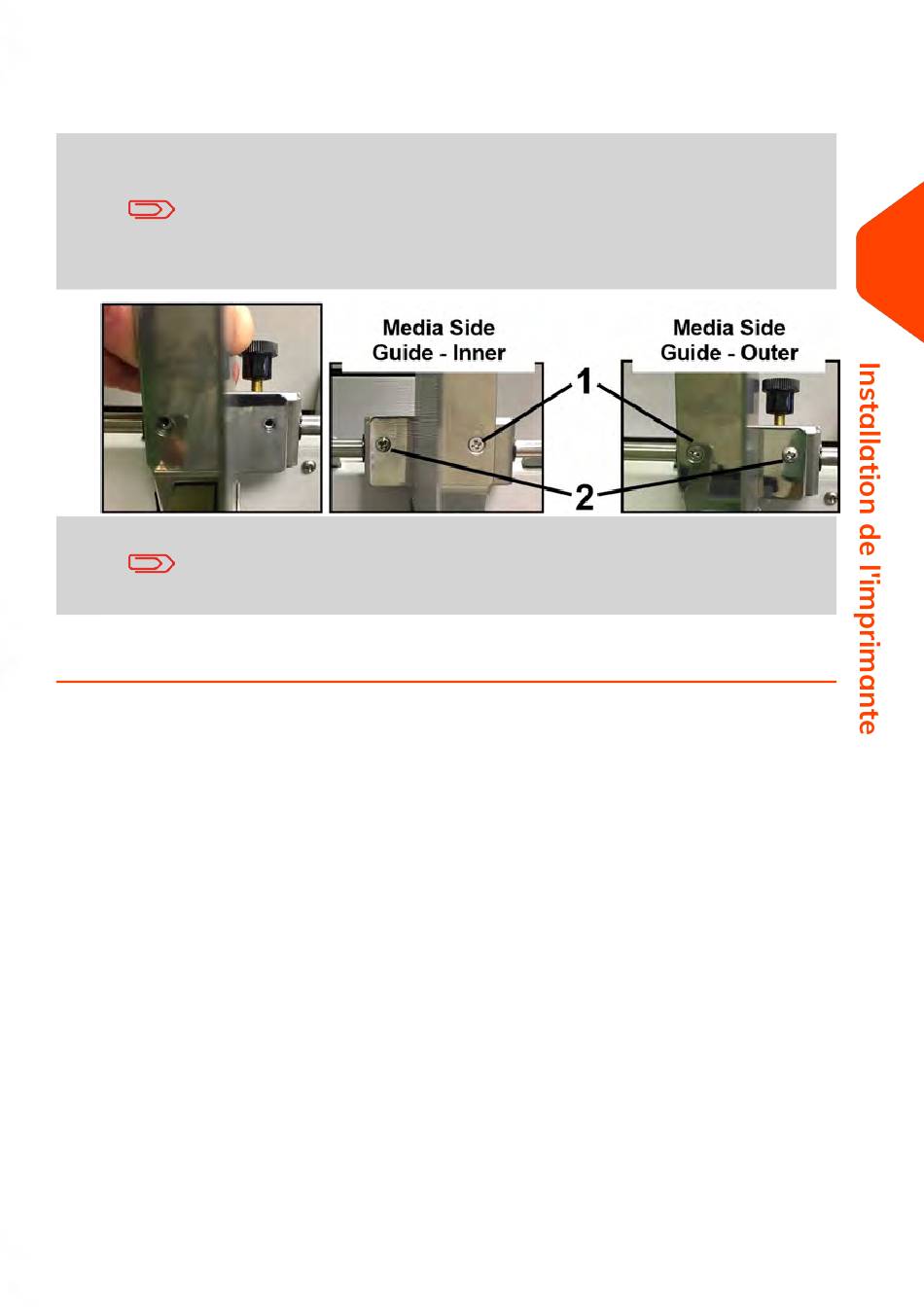

Les vis sont différentes. Assurez-vous que la
vis à tête plate [1]
est installée dans le trou intérieur fraisé, et que la
vis à tête ronde [2]
est installée dans le trou extérieur du guide, comme indiqué
ci-dessous.
Si nécessaire, les guides peuvent être alignés de manière à être
perpendiculaire l'un avec l'autre en desserrant la vis à tête ronde,
en effectuant le réglage et en fixant la vis à tête ronde.
3
37
