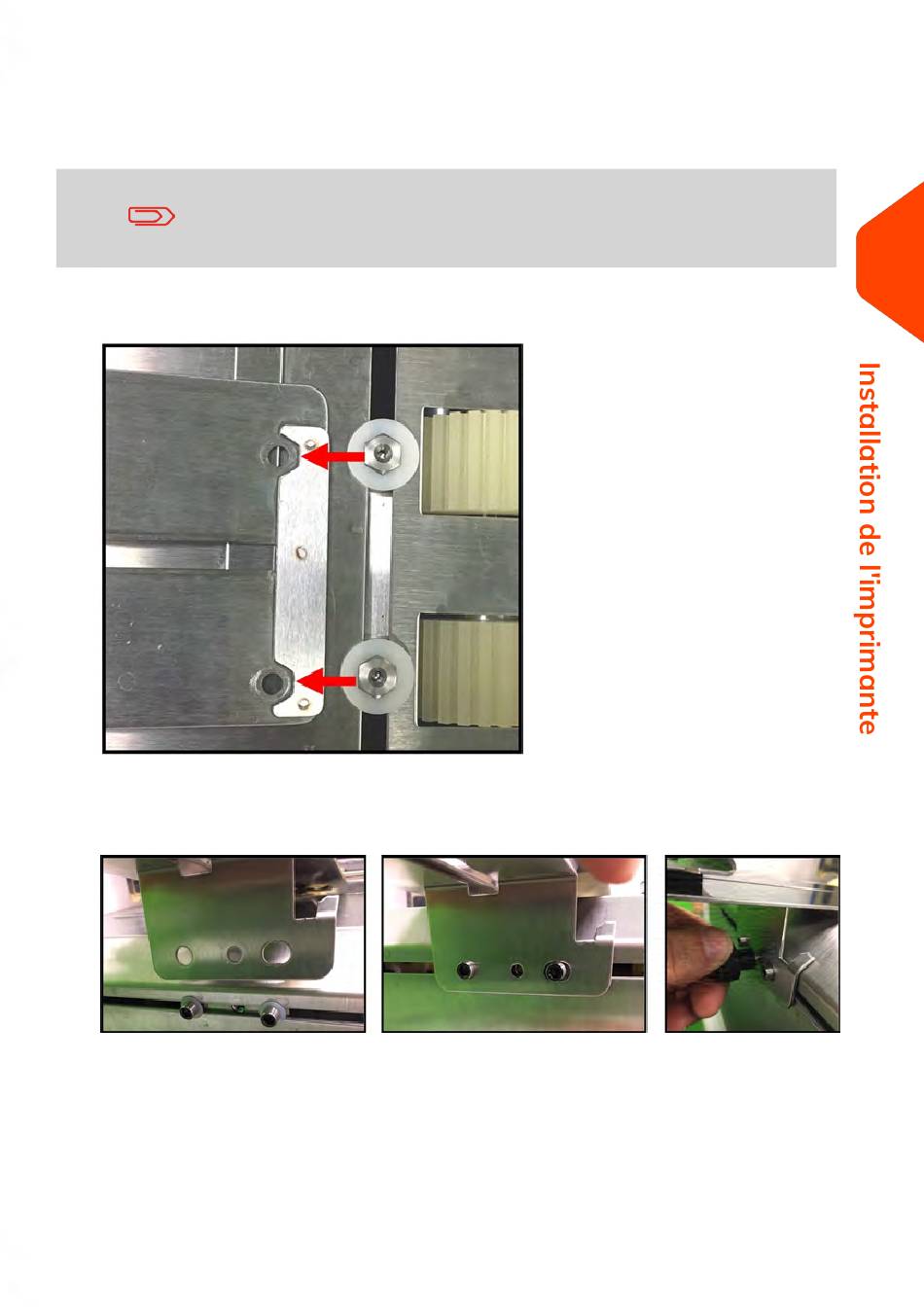

2. Alignez les écrous, sur le bloc de montage, avant de continuer.
La partie inférieure du module guide de support arrière/traîneau comporte des
découpes qui doivent se superposer aux écrous du bloc de montage.
Alignez les écrous de sorte qu'un côté plat soit face aux rouleaux d'alimentation,
comme indiqué.
3. Positionnez le guide de sorte que les trous extérieurs du guide s'ajustent sur les
deux montants arrière (vis Allen), comme indiqué ci-dessous. Installez ensuite le
bouton sans trop le serrer (vis à ailettes et rondelle).
Image représentée avec le guide retourné afin que vous puissiez
voir les découpes pour les écrous.
